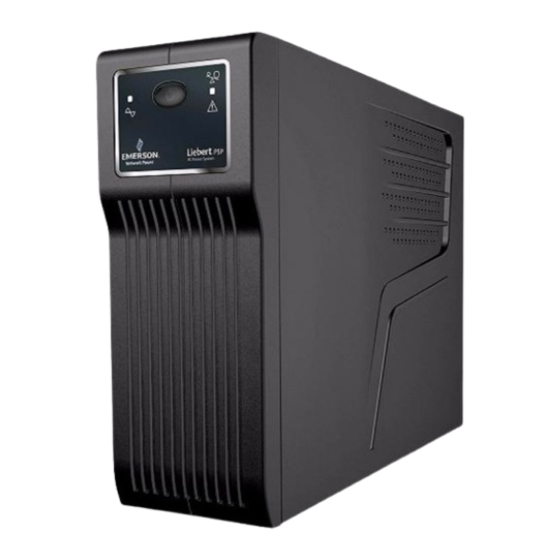

Emerson Liebert PSP Guia De Inicio Rapido

I D
NSTRUCCIONES E
INSTRUCCIONES PARA TENER SIEMPRE A
DISPOSICION
Este manual contiene instrucciones importantes que hay que seguir durante la instalación
y el mantenimiento del sistema de energía ininterrumpida (UPS).
• Este equipo está diseñado para ser instalado en un ambiente controlado.
• Temperatura ambiente máxima 104 °F (40 °C).
PRECAUCIÓN
!
Para reducir el riesgo de incendios, conéctelo sólo a un circuito con dispositivo
de protección contra sobretensión con interruptor derivado, de 20 amperios
máximo, en conformidad con el código eléctrico nacional, ANSI/NFPA 70.
• No conecte equipos que puedan sobrecargar el UPS o requerir rectificación de media
onda, como impresoras láser.
• Conecte el UPS únicamente a un tomacorriente conectado a tierra que cumpla con los
requisitos de seguridad eléctrica locales.
I
NSTALACIÓN
Paso 1 Revise el paquete
Una vez recibido, revise el paquete y el UPS.
Informe a la empresa transportista y al
distribuidor si observa daños visibles.
El paquete incluye:
• Liebert PSP
• Cable USB
• Guía de inicio rápido
El software MultiLink™ de Liebert se puede
descargar del sitio Web de Liebert:
multilink.liebert.com
Consulte en el Paso 8 las instrucciones de
instalación.
Paso 2 Decida dónde va a colocar el
sistema UPS
El UPS se debe colocar en interiores, protegido del agua y no
debe exponerse a la luz directa del sol ni a calor excesivo.
Para una correcta ventilación del equipo, deje una separación
mínima de 4" (100 mm) a cada lado de la unidad.
Paso 3 Cargue la batería del UPS antes de usar el
sistema
La batería del UPS no viene cargada de fábrica. Se DEBE cargar antes de usar el sistema.
• Conecte el cable de alimentación del UPS a un tomacorriente de pared y deje cargar al
menos por ocho horas. La unidad se puede cargar encendida o apagada.
Nota: Para almacenar la batería, cárguela cada seis meses si la va a conservar a una
temperatura entre 5 °F y 85 °F (-15 °C a 29 °C), o cada tres meses si la va a conservar a
una temperatura de 86 °F (30 °C) o superior.
Paso 4 Ponga en marcha el UPS
Una vez que la batería esté completamente cargada:
• Presione el botón de encendido/apagado para encender el UPS (consulte la Figura 1
más abajo).
La luz indicadora LED 1 se debe encender (en verde), lo que indica que el UPS está
funcionando en modo Normal.
C
ONTROLES Y CONEXIONES DEL
Figura 1 - Indicadores LED del panel frontal
Botón de encendido/apagado
LED 1
(verde)
Símbolo de
red pública
EM ERSON
™
Network Power
Estado, condiciones de alarma y alertas del UPS
Condición Indicador LED
Modo Normal
Modo de Funcionamiento
a baterías
Batería baja
Sobrecarga
Reemplazo de baterías
Falla
Liebert
Guía de inicio rápido - 350 VA/500 VA, 120 V
S I
EGURIDAD MPORTANTES
Cable
USB
UPS
UPS
Símbolo de
sobrecarga
LED 2 (rojo = falla;
ámbar = sobrecarga)
!
Símbolo
de falla
Lieber t
PSP
®
AC Power System
Color
LED 1 Verde Fijo (sin intermitencia)
LED 1 Verde Intermitente cada 3 segundos
LED 1 Verde Intermitente cada segundo hasta finalizar la descarga (EOD)
LED 2 Ámbar Fijo (sin intermitencia) hasta que la carga baja o el interruptor se desconecta
LED 2 Rojo Intermitente cada segundo durante 5 segundos
LED 2 Rojo Fijo (sin intermitencia) hasta que el UPS se apaga después de 5 segundos
PSP
®
• Ubique el UPS cerca de un tomacorriente de pared. No utilice cables de extensión
entre el UPS y el tomacorriente.
• El sistema Liebert PSP ha sido diseñado para uso exclusivo en oficinas pequeñas y
el hogar; NO se recomienda su uso en aplicaciones de auxilio vital.
• En caso de emergencia, presione el botón de encendido/apagado (On/Off) y
desconecte el cable de alimentación del suministro eléctrico de CA para desactivar
el UPS correctamente.
• No conecte zócalos de terminales, ni supresores de sobretensión al UPS.
• No intente reparar ninguna de las piezas internas del UPS, excepto cuando reemplace
las baterías. De lo contrario, se pueden producir lesiones personales o el funcionamiento
indebido del equipo y puede anularse la garantía.
• Para asistencia técnica:
• Visite www.liebert.com
• Envíe un correo electrónico a upstech@emersonnetworkpower.com.
Paso 5 Revise el Indicador de fallas en el
cableado del sitio
• Revise la parte posterior del UPS para comprobar que el Indicador de
fallas en el cableado del sitio NO esté encendido.
Precaución: Si el Indicador de fallas en el cableado del sitio está
encendido, haga revisar el cableado del tomacorriente de pared por un
electricista calificado para que solucione cualquier problema que pueda
existir.
Paso 6 Conecte las cargas
Guía de inicio
El UPS cuenta con tres tomas de reserva de la
rápido
batería que suministran la alimentación
cuando el UPS funciona a batería. También
cuenta con una toma sólo para sobretensión
(consulte la Figura 2 más abajo).
• Conecte las cargas a las tomas de reserva
de la batería ubicadas en la parte posterior
del UPS.
Precaución: No conecte impresoras láser
al UPS.
Paso 7 Conecte la protección contra sobretensión
El UPS tiene dos conectores de cable para líneas de red
(consulte la Figura 2 más abajo).
• Conecte un cable de red de una línea al conector de
entrada (IN) de protección de red contra sobretensión,
ubicado en la parte posterior del UPS.
• Conecte un cable de red desde el conector de salida (OUT)
ubicado en la parte posterior del UPS a un puerto de PC o
dispositivo de red, como por ejemplo un enrutador.
Paso 8 Instale el software MultiLink de Liebert
Para comenzar a utilizar el software MultiLink de Liebert:
• Instale el software.
Consulte las instrucciones de instalación en la guía de inicio
rápido o en el manual del usuario de MultiLink de Liebert.
• Conecte un extremo del cable USB (incluido) al puerto USB
ubicado en la parte posterior del UPS. Conecte el otro extremo
al puerto USB de la computadora.
Consulte las instrucciones de instalación en el manual del
usuario de MultiLink de Liebert.
Nota: Emerson recomienda conectar el cable USB directamente
a la computadora SIN utilizar un concentrador (hub) USB.
Conectores de
entrada RJ-45 (2)
Protección de red
Tomacorriente de
protección contra
sobretensión (1)
NEMA 5-15R
Fijo/Intermitente
™
o
Figura 2 - Panel posterior
Indicador de fallas en
el cableado del sitio
Interfaz
USB
(Ninguna)
Cada 3 segundos
Cada 1 segundo
Continua
Cada segundo durante 5 segundos
Continua hasta que el UPS se apaga
Protector de
circuitos
reiniciable
Tomas de reserva
para batería (3)
NEMA 5-15R
Alarma sonora
