Instrucciones - Piezas

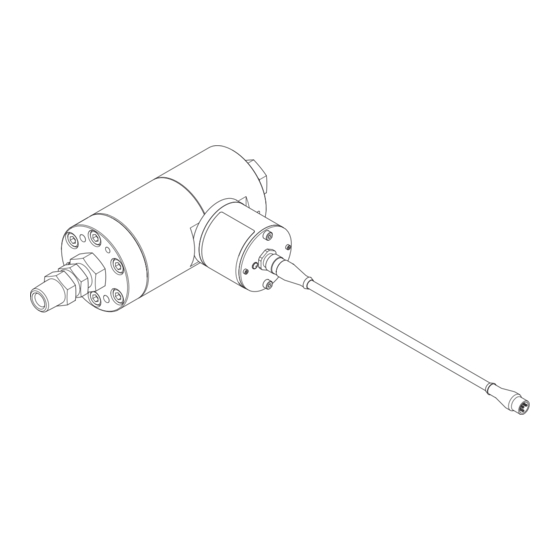

Kits de flujómetro
de HFR
Para la instalación y calibración de flujómetros en el sistema de suministro HFR.
Únicamente para uso profesional.
HFR: Presión máxima de trabajo 21 MPa (207 bar, 3000 psi)
HFR para NVH: Presión máxima de trabajo 14 MPa (138 bar, 2000 psi)
Instrucciones de seguridad
importantes
Lea todas las advertencias e
instrucciones de los manuales de HFR,
configuración-funcionamiento y NVH,
configuración-funcionamiento.
Guarde todas las instrucciones.
3A2564E
ES
ti17008a
Publicidad
Tabla de contenido
Manuales relacionados para Graco HFR
Resumen de contenidos para Graco HFR
- Página 1 Kits de flujómetro de HFR 3A2564E Para la instalación y calibración de flujómetros en el sistema de suministro HFR. Únicamente para uso profesional. HFR: Presión máxima de trabajo 21 MPa (207 bar, 3000 psi) HFR para NVH: Presión máxima de trabajo 14 MPa (138 bar, 2000 psi)
-
Página 2: Tabla De Contenido
Datos técnicos ......25 24J319 Kit de flujómetro S3000 Garantía estándar de Graco ....26 24J320 Kit de flujómetro G3000 24J321 Kit de flujómetro G3000HR... -
Página 3: Manuales Relacionados
Descripción general 3A2797 HFR for NVH Foam - Cart, Setup-Operation (Configuración-Funcionamiento, HFR En los sistemas HFR, los caudalímetros se usan solo para espuma NVH - Carrito) como método para controlar el rendimiento del sistema, 3A1961 HFR for NVH Foam - Modular, lo que ayudará... -
Página 4: Instalación
"1" en el módulo de control de fluido. flujómetro 24J318 1. Efectúe el procedimiento de parada. Vea el manual de funcionamiento del HFR o NVH para las instrucciones detalladas. 2. Use dos tornillos de cabeza hexagonal 111800 (suministrados) para montar el conjunto de sistema electrónico 24J318 en la parte inferior del gabinete... - Página 5 Instalación HFR: Flujómetro serie 3000 6. Conecte el conjunto de flujómetro en el colector de fluido (A) del sistema HFR como se muestra en la . 1. 7. Conecte al flujómetro el conector de 3 clavijas (B) del cable de datos del flujómetro. Vea la F .
-
Página 6: Hfr: Flujómetros Serie 6000
. 5: Conexión de accesorios en el flujómetro 4. Efectúe el procedimiento de parada del HFR. Vea el 9. Conecte el conjunto de flujómetro en el colector de manual de funcionamiento del HFR para las fluido como se muestra. Vea la F . - Página 7 Instalación 12. Tienda el cable de datos del flujómetro como se muestra en la F . 7. ti17013a . 7: Tendido del cable de datos del flujómetro 13. Conecte el otro extremo en el módulo de control de fluido instalado en el gabinete eléctrico. Si el cable de datos es para el lado A (Rojo) del flujómetro, conéctelo al puerto 1 del FCM.
-
Página 8: Caudalímetros Nvh
3. Verifique que todas las presiones de aire, sistema hidráulico y material se hayan aliviado antes de continuar. 4. Efectúe el procedimiento de parada del HFR para NVH. Vea el manual de funcionamiento del HFR . 10: Conexión de los racores de retorno para NVH para las instrucciones detalladas. - Página 9 Instalación 8. Conecte el caudalímetro B (azul) y los racores al 12. Conecte el otro extremo en el módulo de control de fluido instalado en el gabinete eléctrico. colector de fluido. Vea la F . 12. Si el cable de datos es para el lado A (Rojo) del flujómetro, conéctelo al puerto 1 del FCM.
-
Página 10: Hfr: Kit De Calibración
. 17. hidráulico y material se hayan aliviado antes de continuar. 4. Efectúe el procedimiento de parada del HFR. Vea el manual de funcionamiento del HFR para las instrucciones detalladas. 5. Si las mangueras de material de la válvula de suministro están conectadas el sistema HFR,... - Página 11 15. Vuelva a instalar el blindaje de plástico azul que cubre el centro de la bomba en línea. 16. Vuelva a conectar las mangueras de material al sistema HFR. NOTA: Conserve los orificios ciegos y juntas tóricas (ítems 7, 8 y 9 de este kit) para la calibración del flujómetro.
-
Página 12: Piezas Y Herramientas Requeridas
Calibración Calibración El procedimiento siguiente describe como ajustar el Piezas y herramientas requeridas caudal en peso calculado por la máquina. Para calcular el caudal en peso, la máquina usa los pesos específicos Cabezal L, cabezal S y GX-16 de los materiales químicos ingresados en las pantallas •... -
Página 13: Medición Del Peso Del Material Calibrado
Retire de la pistola el colector de fluido de la pistola. Vea el manual de la pistola listado en la 2. Si el sistema HFR no tiene tuberías de circulación página 3. que vayan del colector de fluido del sistema a los tanques, pida e instale el kit de calibración... - Página 14 . 20: Válvulas del colector de fluido, mostradas cerradas Todos los conjuntos -- 9. Gire el interruptor principal de alimentación del HFR a la posición de ON. 16. Pulse , luego use las teclas de flecha para desplazarse a los menús desplegables de los flujómetros A (Rojo) y B (Azul).
- Página 15 Calibración 17. Use los menús desplegables para seleccionar el 24. Pulse para ir a la pantalla de calibración de tipo de flujómetros instalados. flujómetro. 18. Ingres 0 en el campo % de alarma. Esto evitará alarmas que, durante el suministro de calibración, pueden impedir el suministro.
- Página 16 % de alarma al porcentaje continuar. deseado. 36. Efectúe el procedimiento deparada del HFR. Vea el manual de funcionamiento del HFR para las instrucciones detalladas. 37. Prepare la válvula de suministro:...
-
Página 17: Asignación De Clavijas Del Conector Del Flujómetro
1 Suministro de + 10-30 VCC comunicación con el flujómetro. Si se usa un flujómetro 2 Salida de señal que no sea de Graco, la señal del flujómetro debe ser convertida a la siguiente conexión de 5 clavijas. 3 Conexión a tierra 4 No se usa NOTA: La conexión mostrada es la del conector del... -
Página 18: Piezas
Piezas Piezas HFR y NVH: Kit de sistemas electrónicos de flujómetro, 24J318 ti17023a Ref. Pieza Descripción Cant. 24J328 PLACA, montaje, sistema electrónico 289697 MÓDULO, base 289696 MÓDULO, FCM 24H240 ARNÉS, cable, tierra, terminales. 22,8 cm (9 pulg.) 102063 ARANDELA, seguridad, ext. -
Página 19: Hfr: Kits De Flujómetro Serie 3000
Piezas HFR: Kits de flujómetro serie 3000 ti17024a Cantidad 24J319, 24J320, 24J321, Ref. Pieza Descripción S3000 G3000 G3000HR 258718 MEDIDOR, de engr., S3000 239716 MEDIDOR, de engr., G3000 244292 MEDIDOR, de engr., G3000HR 262205 ACCESORIO, giratorio, npt x JIC 262206... -
Página 20: Hfr: Kits De Flujómetro Serie 6000
Piezas HFR: Kits de flujómetro serie 6000 ti17016a Cantidad 24J322, 24J323, Ref. Pieza Descripción HG6000 HG6000HR 246190 MEDIDOR, de engr. helicoidal, HG6000 246652 MEDIDOR, de engr. helicoidal, HG6000HR 114190 UNIÓN GIRATORIA, acero inox., 1/2 npt 114496 ACCESORIO, racor 502033 ACCESORIO, buje, tubo... - Página 21 Piezas NVH: Kit de caudalímetro 24:1 y 16:1 Cantidad 24T182, kit de 24T200, kit de caudalímetro 24:1 caudalímetro 24:1 o Ref. Pieza Descripción o 16:1 - Carrito 16:1 - Modular 246652 MEDIDOR, engranaje helicoidal, alta resolución 289814 MEDIDOR, engranaje, conjunto, G3000HR 123657 CABLE, 5 pines, macho/hembra, 3,5 metros 125103...
-
Página 22: Nvh: Kit De Caudalímetro
Piezas NVH: Kit de caudalímetro 1:1 Cantidad 24T183, kit de 24T201, kit de caudalímetro 1:1 - caudalímetro 1:1 - Ref. Pieza Descripción Carrito Modular 246652 MEDIDOR, engranaje helicoidal, alta resolución 123657 CABLE, 5 pines, macho/hembra, 3,5 metros 156877 RACOR, manguito roscado, largo 123980 RACOR, giratorio, 3/4 x 1/2, macho x hembra, acero inoxidable, 3,5... -
Página 23: Hfr: Kits De Calibración De Flujómetro Para Válvulas De Suministro Hidráulico
Piezas HFR: Kits de calibración de flujómetro para válvulas de suministro hidráulico ti17025a Cantidad Kit de Kit de Kit de cabezal L cabezal S GX-16 Ref. Pieza Descripción 24J324 24J325 24J357 262184 MANGUERA, b, 3 m (10 pies), 3/8 pulg,... -
Página 24: Adaptadores Para Comprobación De Relación Para La Válvula Md2
Piezas Kit de calibración de flujómetro Kit de comprobación de relación para pistola Probler P2. 24J326 para pistola Fusion. 24F227 El colector de fluido se muestra solo como referencia ti17026a ti17021a Vea el manual 3A0861 para información sobre las piezas. Adaptadores para Ref. -
Página 25: Datos Técnicos
Datos técnicos Vea los Datos técnicos en los manuales del sistema HFR para más información. Piezas húmedas....... -
Página 26: Garantía Estándar De Graco
Garantía estándar de Graco Graco garantiza que todos los equipos a los que se hace referencia en este documento que han sido manufacturados por Graco y que portan su nombre están libres de cualquier defecto de materiales y mano de obra en la fecha de venta al comprador original para su uso. Con la excepción de cualquier garantía especial, extendida o limitada publicada por Graco y durante un período de doce meses desde la fecha de venta, Graco...
