Resumen de contenidos para HP ProLiant DL320 Generation 5p

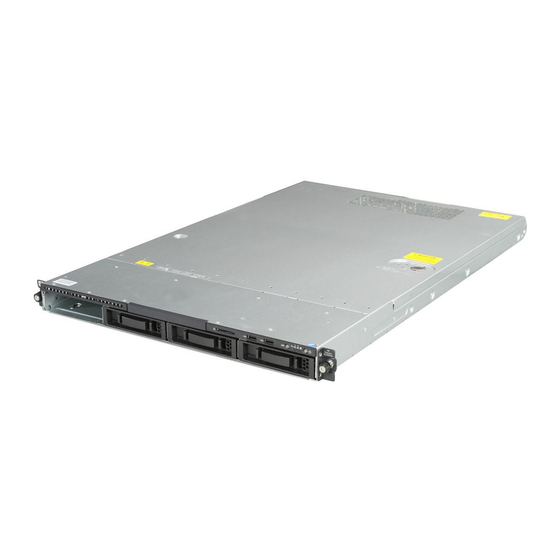

- Página 1 Guía de usuario del servidor HP ProLiant DL320 Generation 5p...
- Página 2 La información que contiene este documento está sujeta a cambios sin previo aviso. Las únicas garantías de los productos y servicios de HP están establecidas en las declaraciones expresas de garantía que acompañan a dichos productos y servicios. No se podrá utilizar nada de lo que se incluye en este documento como parte de una garantía adicional.
-
Página 3: Tabla De Contenido
Tabla de contenido 1 Identificación de componentes Componentes del panel frontal ......................1 Componentes del panel frontal (configuración estándar) ............ 2 Componentes del panel frontal (configuración opcional del alojamiento de la unidad de disco duro) ........................... 3 Indicadores LED y botones del panel frontal ..................3 Indicadores LED y botones del panel frontal (configuración estándar) ....... - Página 4 Requisitos de temperatura ....................23 Requisitos de alimentación ....................23 Requisitos eléctricos de conexión a tierra ................. 24 Advertencias sobre el bastidor ......................24 Identificación del contenido del embalaje de envío del servidor ............24 Instalación de opciones de hardware ....................25 Instalación del servidor en el bastidor ....................
- Página 5 Funcionalidad USB interna ................62 Herramientas de diagnóstico ......................63 HP Insight Diagnostics ....................... 63 Función de vigilancia de HP Insight Diagnostics ............... 63 Registro de gestión integrado .................... 64 Utilidad de diagnóstico de array ..................64 Recuperación tras error grave manual ROMPaq .............. 64 Mantenimiento del sistema actualizado .....................
- Página 6 Recursos de solución de problemas ....................67 Pasos de diagnóstico del servidor ...................... 67 Información de seguridad importante ....................68 Símbolos del equipo ......................68 Advertencias y precauciones ..................... 69 Preparación del servidor para el diagnóstico ..................70 Información de síntomas ........................71 Notificaciones de servicios .........................
- Página 7 11 Especificaciones Especificaciones de entorno ......................96 Especificaciones del servidor ......................97 12 Asistencia técnica Documentos relacionados ........................98 Información de contacto de HP ......................98 Reparaciones del propio cliente ......................98 Siglas y abreviaturas ............................100 Índice ................................102 ESES...
-
Página 8: Identificación De Componentes
Identificación de componentes En esta sección Componentes del panel frontal en la página 1 Indicadores LED y botones del panel frontal en la página 3 Números de dispositivo SATA en la página 7 Componentes del panel posterior en la página 8 Definiciones de la ranura de expansión PCI en la página 9 Indicadores LED del panel posterior en la página 10 Componentes de la placa del sistema en la página 10... -
Página 9: Componentes Del Panel Frontal (Configuración Estándar)
Componentes del panel frontal (configuración estándar) Elemento Descripción Compartimiento de unidades de disco duro 1 Compartimiento de unidades de disco duro 2 Ficha extraíble con etiqueta de serie Compartimiento de la unidad óptica de 12,7 mm Conectores USB (2) Botón de encendido/en espera e indicador LED de alimentación del sistema Capítulo 1 Identificación de componentes ESES... -
Página 10: Componentes Del Panel Frontal (Configuración Opcional Del Alojamiento De La Unidad De Disco Duro)
Componentes del panel frontal (configuración opcional del alojamiento de la unidad de disco duro) Elemento Descripción Compartimiento de unidades de disco duro 1 Compartimiento de unidades de disco duro 2 Compartimiento de la unidad óptica de 9,5 mm Compartimiento de unidades de disco duro 3 Ficha extraíble con etiqueta de serie Conectores USB (2) Compartimiento de unidades de disco duro 4... -
Página 11: Indicadores Led Y Botones Del Panel Frontal (Configuración Estándar)
Indicadores LED y botones del panel frontal (configuración estándar) Elemento Descripción Estado Indicador LED de actividad de la unidad Verde = La actividad de la unidad es óptica de 12,7 mm normal. Ámbar = Se ha producido un error en la unidad. - Página 12 Elemento Descripción Estado Verde intermitente = Existe conexión y actividad de red. Apagado = No existe conexión de red. Si la alimentación está desconectada, observe los indicadores LED del conector RJ-45. Consulte "Indicadores LED del panel posterior (Indicadores LED del panel posterior en la página 10)."...
-
Página 13: Indicadores Led Y Botones Del Panel Frontal (Configuración Opcional Del Alojamiento De La Unidad De Disco Duro)
Indicadores LED y botones del panel frontal (configuración opcional del alojamiento de la unidad de disco duro) Elemento Descripción Estado LED/Botón UID Azul = La identificación está activada. Azul intermitente = El sistema se está gestionando de forma remota. Apagado = La identificación está desactivada. -
Página 14: Números De Dispositivo Sata
Elemento Descripción Estado LED del panel posterior (Indicadores LED del panel posterior en la página 10)." Indicador LED de actividad/conexión de Verde = Existe conexión de red. NIC 2 Verde intermitente = Existe conexión y actividad de red. Apagado = No existe conexión de red. Si la alimentación está... -
Página 15: Números De Dispositivo Sata (Configuración Estándar)
Números de dispositivo SATA (configuración estándar) Números de dispositivo SATA (configuración opcional del alojamiento de la unidad de disco duro) Componentes del panel posterior En este modelo de servidor, las ranuras de expansión PCI de 1 a 3 y de 6 a 7 están reservadas. Capítulo 1 Identificación de componentes ESES... -
Página 16: Definiciones De La Ranura De Expansión Pci
Elemento Descripción Conector de cable de alimentación Conector del ratón Conector NIC 2 10/100/1000 Conectores USB (2) Conector serie Ranura de expansión PCI Express 5, perfil bajo, longitud media Ranura de expansión PCI Express 4, (opcional PCI-X), longitud completa LED/Botón UID Conector de vídeo Puerto de gestión de iLO 2 dedicado (opcional) Puerto de gestión de iLO 2 compartido/NIC 1 10/100/1000... -
Página 17: Indicadores Led Del Panel Posterior
Ranura Tipo Longitud Conector Interconexión PCI Express* Media *Se admiten las tarjetas PCI Express x8; sin embargo, funcionarán a velocidades de x1. Indicadores LED del panel posterior Elemento Descripción Estado Actividad de NIC/iLO 2 Verde o verde intermitente = Existe actividad. - Página 18 Elemento Descripción Ranura DIMM 1 (banco A) Ranura DIMM 2 (banco B) Ranura DIMM 3 (banco A) Ranura DIMM 4 (banco B) Zócalo del procesador Reservado Conector de la alimentación del sistema Conector de la alimentación del procesador Conector del ventilador 1 Conector del ventilador 2 Conector del ventilador 3 Conector del cable USB frontal...
-
Página 19: Conmutador De Mantenimiento Del Sistema
Elemento Descripción Reservado Reservado Conector SATA 5 (unidad óptica)* Conector opcional de USB interno Reservado Conector SATA 3 (unidad de disco duro) Conector SATA 1 (unidad de disco duro) Conector paralelo opcional Conector serie opcional Reservado Ranura de expansión PCI Express 4 Ranura de expansión PCI Express 5** Reservado Reservado... -
Página 20: Función Nmi
● Pulsar el conmutador de NMI ● Utilizar la función de NMI iLO Virtual Para obtener más información al respecto, consulte el documento técnico en la página Web de HP (http://h20000.www2.hp.com/bc/docs/support/SupportManual/c00797875/c00797875.pdf). Indicadores LED de la placa del sistema Elemento Descripción del LED...
