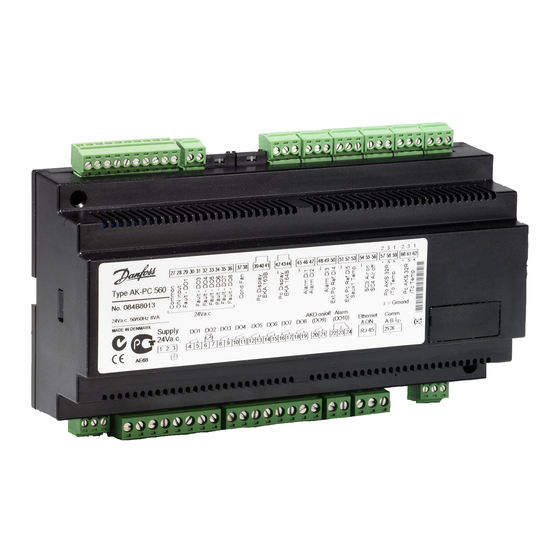

- Página 1 User Guide Controlador de capacidad para compresores scroll digitales AK-PC 560 ADAP-KOOL® Refrigeration control systems...
-
Página 2: Introducción
Se podrían utilizar los diez relés de salida para compresores y ventiladores si la función de alarma y la de "AKD start/stop" no se utilizan (máx. 7 compresores y máx ocho ventiladores). Consulte las conexiones de los compresores en la página 11. Manual RS8GE205 © Danfoss 1-2016 AK-PC 560... -
Página 3: Funcionamiento
En cada arranque conecta el relé que menos tiempo ha estado funcionando. En cada parada desconecta el relé que más tiempo acumulado haya estado funcionando. Rx = relé correspondiente (3 - 8) h = número de horas AK-PC 560 Manual RS8GE205 © Danfoss 1-2016... -
Página 4: Menú De Funciones
"I" , de manera que el controlador sólo trabaja con regulación P. 3: Como 1, pero con regulación P. (banda -xp) 4: Como 2, pero con regulación P. (banda-xp Manual RS8GE205 © Danfoss 1-2016 AK-PC 560... -
Página 5: Tiempo De Funcionamiento
Aquí se establece el tamaño de la capacidad del compresor digital en relación con la capacidad de uno de los demás compresores. Intervalo de ajuste = del 100 al 200 %. - - - Comp. Cap % Lectura cap.entrada compresore Actuel zone state: 0=off. 2=-zone. 3=Neutral zone. 4=+zone. AK-PC 560 Manual RS8GE205 © Danfoss 1-2016... -
Página 6: Alarm Settings
Cuando el equipo detecta una alarma, todos los diodos (LED's) del display parpadearán, y el relé de alarma se activará. (En el AK-PC 560 se puede utilizar un relé de alarma paral la salida de un ventilador, si es necesa- rio). - Página 7 El ajuste 11 producirá 1.25 V por la salida analógica, 12 produce 2.5 V, etc. Frecuencia eléctrica 50 / 60 Hz Ajuste de la frecuencia eléctrica (0 = 50 Hz, 1= 60 Hz) (50=0, 60=1) AK-PC 560 Manual RS8GE205 © Danfoss 1-2016...
-
Página 8: Dirección
Compresores semi-herméticos: c07 = 8 minutos y c01 = 2 a 5 minutos (Motor de 5 a15 kW) *) Para controlar las válvulas solenoides no se requiere un ajuste diferente al de fábrica (0) Manual RS8GE205 © Danfoss 1-2016 AK-PC 560... - Página 9 La señal puede emitirse desde la salida DO9 de uno de los controladores y recibida en la entrada ON del otro controlador. Ejemplo: AK-PC 560 Manual RS8GE205 © Danfoss 1-2016...
- Página 10 E2 Out of range Seleccione 1 o 2 en las instalaciones que no necesitan protección antiescarcha. Puede eliminar la alar- ma «E2», conectando la señal del PC (terminal 61) a P0 (terminal 58). Manual RS8GE205 © Danfoss 1-2016 AK-PC 560...
-
Página 11: Capacidad Del Compresor Scroll Digital
Si fuese necesario, este valor se puede aumentar. La capacidad se puede limitar de manera similar para que el compresor no pueda suministrar la totalidad de la capacidad. Nor- malmente no es necesario limitar la capacidad máx. Refrigeración Sin refrigeración AK-PC 560 Manual RS8GE205 © Danfoss 1-2016... -
Página 12: Entradas De Etapa Del Condensador
Dentro de cada EKC 331 el arranque de sus etapas no corre puesto. Si se va a controlar toda la capacidad del condensador mediante un convertidor de frecuencia, el AK-PC 560 tiene que enviar una señal analógica con la capacidad requerida (“c29”... -
Página 13: Operación
Cuando se ha cambiado el valor, se guarda el nuevo pulsando de nuevo el botón del medio. (Una pulsación breve, mostrará los códigos de alarma activos. Ver pág. 17.) AK-PC 560 Manual RS8GE205 © Danfoss 1-2016... -
Página 14: Secuencia
Límite “pump down”. Valor límite para desconectar el último compresor. -99.9°C / -1.0 bar 100°C / 60 bar 100°C / 60 bar Retardo para una desconexión incorrecta, compresor 1 240 s 60 s Manual RS8GE205 © Danfoss 1-2016 AK-PC 560... - Página 15 Horas de funcionamiento de relé 6 (1000) 0.0 h 99.9 h Horas de funcionamiento de relé 7 (1000) 0.0 h 99.9 h * Los ajustes señalados no son posibles si no se ha instalado previamente una tarjeta de comunicación AK-PC 560 Manual RS8GE205 © Danfoss 1-2016...
-
Página 16: Mantenimiento
Lectura del sensor de temperatura "Sc4" °C Estado de la entrada DI3 Estado de la entrada DI4 Estado de la entrada DI5 Lectura de la capacidad de regulación en % del compresor scroll digital Manual RS8GE205 © Danfoss 1-2016 AK-PC 560... -
Página 17: Ajuste De Fábrica
* En la gestión de enfriamiento por agua sin protección antiescarcha, puede eliminar la alarma de una entrada no montada en P0, conectando la señal del PC (terminal 61) a P0 (terminal 58). AK-PC 560 Manual RS8GE205 © Danfoss 1-2016... -
Página 18: Conexiones
Si el controlador solo va a controlar el compresor o los ventiladores, se pueden sumi- En casos especiales los relés DO9 y DO10 podrían reconfigurarse y utilizarse como nistrar sondas Pc y Po respectivamente. relés de ventilador. Ver página 9. Manual RS8GE205 © Danfoss 1-2016 AK-PC 560... -
Página 19: Características
Sin embargo, una instalación defectuosa, prdría presentar problemas. Los controles electrónicos no son sustitutos de prácticas ingenieriles inadecuadas, por lo tanto Danfoss, no se responsabiliza de productos o componentes de la planta, dañados por motivo de los fallos anteriormente citados. Es responsabilidad del instala- dor revisar la planta, e instalar los componentes de seguridad necesarios. -
Página 20: Función De Seguridad
Para evitar que los ventiladores permanezcan inactivos durante periodos prolongados, cada 24 horas y de forma automática se activa- ran durante 30 segundos todos los relés que no se hayan utilizado, con un intervalo de una hora entre cada relé individual. Manual RS8GE205 © Danfoss 1-2016 AK-PC 560... -
Página 21: Funcionamiento Manual
Función vía comunicación de datos Funciones a utilizar en la función manual del Selección de parámetro en el AK-PC 560 unité de sistema 084B8013 Sw. 1.0x Para de inyección por parada del compresor Cierre forzado / Inyección ON / AKC ON... -
Página 22: Apéndice
Si falla la sonda de temperatura exterior, la referencia cambiará Si en algún momento se necesitase aumentar la temperatura automáticamente al valor fijo programado en “r28”. de condensación a un valor fijo (i.e. para recuperación de calor), Manual RS8GE205 © Danfoss 1-2016 AK-PC 560... - Página 23 Ajustar la ref. Pc máx. al menos 5K por debajo de Pc máx. (A30). Cuando r33 = 3 or 4: Ajustar la ref. Pc máx. al menos (XP +5)K por debajo de Pc máx. (A30). AK-PC 560 Manual RS8GE205 © Danfoss 1-2016...
- Página 24 - Para la conexión de comunicación de datos para controles de refrigeración ADAP-KOOL® . Danfoss no acepta ninguna responsabilidad por posibles errores que pudieran aparecer en sus catálogos, folletos o cualquier otro material impreso, reservándose el derecho de alterar sus productos sin previo aviso, incluyéndose los que estén bajo pedido, si estas modificaciones no afectan las características convenidas con el cliente.
