Guía de instalación

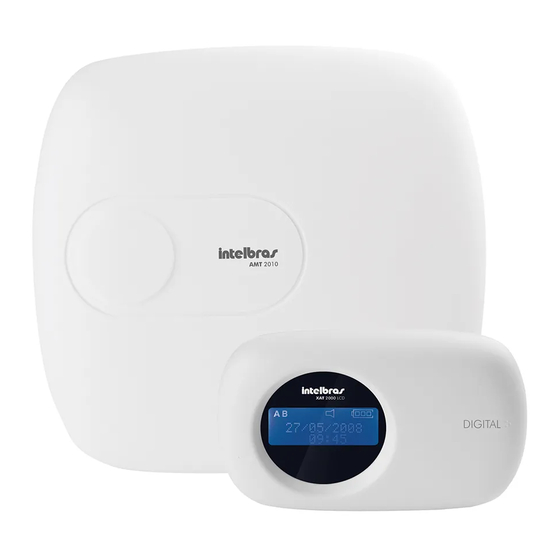

AMT 2010 y AMT 2018
Antes de usar (o ensamblar) el producto lea cuidadosamente este instructivo y las características
eléctricas del producto.
Panel de alarma monitoreado
Enhorabuena, acaba de adquirir un producto con la calidad y seguridad de Intelbras.
Esta guía ha sido desarrollada para ser utilizada como herramienta de consulta para
instalar y operar su sistema.
Obs.: el manual de usuario completo está disponible en la página web www.intelbras.com.
1. Instalación
1.1. AMT 2010
1. Alimentación proveniente de la fuente conmutada.
2. Conector de la batería.
3. Positivo de la salida de sirena.
4. Negativo de la salida de sirena.
5. Entrada de la zona 1 para conectar los sensores inalámbricos.
6. Común para conectar los sensores alámbricos (de las zonas Z1 y Z2).
7. Entrada de la zona 2 para conectar los sensores inalámbricos.
8. Entrada de la zona 3 para conectar los sensores inalámbricos.
9. Común para conectar los sensores alámbricos (de las zonas Z3 y Z4).
10. Entrada de la zona 4 para conectar los sensores inalámbricos.
11. Borne T1 para el bus digital (utilizado para controlar los teclados y receptores de
dispositivos inalámbricos).
12. Borne T2 para el bus digital (utilizado para controlar los teclados y receptores de
dispositivos inalámbricos).
13. Negativo de la salida auxiliar.
14. Positivo de la salida auxiliar.
15. Salida programable PGM 2.
16. Salida programable PGM 1.
17. Salida para teléfonos.
18. Entrada para línea telefónica.
1.2. AMT 2018
1. Alimentación proveniente de la fuente conmutada.
2. Conector de la batería.
3. Positivo de la salida de sirena.
4. Negativo de la salida de sirena.
5. Entrada de la zona 1 para conectar los sensores inalámbricos.
6. Común para conectar los sensores alámbricos (de las zonas Z1 y Z2).
7. Entrada de la zona 2 para conectar los sensores inalámbricos.
8. Entrada de la zona 3 para conectar los sensores inalámbricos.
9. Común para conectar los sensores alámbricos (de las zonas Z3 y Z4).
10. Entrada de la zona 4 para conectar los sensores inalámbricos.
11. Entrada de la zona 5 para conectar los sensores inalámbricos.
12. Común para conectar los sensores alámbricos (de las zonas Z5 y Z6).
13. Entrada de la zona 6 para conectar los sensores inalámbricos.
14. Entrada de la zona 7 para conectar los sensores inalámbricos.
15. Común para conectar los sensores alámbricos (de las zonas Z7 y Z8).
16. Entrada de la zona 8 para conectar los sensores inalámbricos.
17. Borne T1 para el bus digital (utilizado para controlar los teclados y receptores de
dispositivos inalámbricos).
18. Borne T2 para el bus digital (utilizado para controlar los teclados y receptores de
dispositivos inalámbricos).
19. Negativo de la salida auxiliar.
20. Positivo de la salida auxiliar.
21. Salida programable PGM 2.
22. Salida programable PGM 1.
23. Salida para teléfonos.
24. Entrada para línea telefónica.
90 - 265 V
90-265 V
Tierra
Terra
(Se recomienda la utilización de un cable con calibre ≥ 1 mm)
2. Referencia rápida de programación
Esta referencia rápida considera que el panel está en modo de programación y presupone la
lectura del manual y conocimiento del resultado de cada función.
Todos los comandos de la referencia rápida se refieren al teclado XAT 2000 LCD y
XAT 3000 LED.
Obs.: para obtener más información sobre las definiciones de las funciones de programación,
consulte el manual completo en la página web www.intelbras.com.
2.1. Programación de contraseñas
Crear contraseña (programación exclusiva del usuario master)
No de la contraseña de 00 a 61
Enter + 2 0 +
+
Contraseña con 4 o 6 dígitos
Modificar contraseña instalador (programación exclusiva del instalador)
Enter + 2 0 + 6 2 +
Contraseña con 4 o 6 dígitos
Crear contraseña ordenador (programación exclusiva del instalador)
Enter + 2 0 + 6 3 +
Para eliminar contraseñas (programación exclusiva contraseña master)
Enter + 2 0 +
+ Enter
N
o
de la contraseña de 01 a 61
Permisos de las contraseñas (programación contraseña master o del
instalador)
1 = partición A
Permissão:
2 = partición B
5 = solamente activa
6 = bypass
Enter
2
Enter
+
+
+
+
Grupo usuarios
0 = contraseñas de 1 a 8
4 = contraseñas de 33 a 40
1 = contraseñas de 9 a 16
5 = contraseñas de 41 a 48
2 = contraseñas de 17 a 24
6 = contraseñas de 49 a 56
3 = contraseñas de 25 a 32
7 = contraseñas de 57 a 61
2.2. Configuraciones de zonas
Habilitar o deshabilitar zonas
Enter + 3 0 +
+ Enter
Grupo de zonas
0 = zonas 1 a 8
1 = zonas 9 a 16
2 = zonas 17 a 24
3 = zonas 25 a 32
4 = zonas de 33 a 40 (2018)
5 = zonas de 41 a 48 (2018)
Para habilitar la partición, digite
Enter + 5 1 0 + Enter + 1 + Enter
Seleccionar zonas de la partición
Partición
1 = partición A
2 = partición B
Enter + 0 +
+
+ Enter
Grupo de zonas
0 = zonas 1 a 8
1 = zonas 9 a 16
2 = zonas 17 a 24
3 = zonas 25 a 32
4 = zonas de 33 a 40 (2018)
5 = zonas de 41 a 48 (2018)
Funciones de las zonas
Función
1 a 6
Enter + 3 +
+
+ Enter
Grupo de zonas
0 = zonas 1 a 8
1 = zonas 9 a 16
2 = zonas 17 a 24
3 = zonas 25 a 32
4 = zonas de 33 a 40 (2018)
5 = zonas de 41 a 48 (2018)
Modo de operación de la zona
Modo de operación
5 = inteligente
6 = rápida
7 = silenciosa
8 = contacto normalmente abierto
Enter + 0 +
+
+ Enter
Grupo de zonas
0 = zonas 1 a 8
1 = zonas 9 a 16
2 = zonas 17 a 24
3 = zonas 25 a 32
4 = zonas de 33 a 40 (2018)
5 = zonas de 41 a 48 (2018)
Configuración del modo de conexión de los sensores
Enter + 5 4 +
+ Enter
Tipo de conexión de 0 a 7
» 0 = zona simple sin resistencia de final de línea.
» 1 = zona simple sin resistencia de final de línea y con detección de tamper.
» 2 = zona simple sin resistencia de final de línea y detección de cortocircuito del cableado.
» 3 = zona simple con resistencia de final de línea, detección de tamper y de cortocircuito del
cableado.
» 4 = zona doble sin resistencia de final de línea.
» 5 = zona doble sin resistencia de final de línea y con detección de tamper.
» 6 = zona doble con resistencia de final de línea, detección de tamper y de cortocircuito del ca-
bleado.
» 7= duplicación en paralelo.
Seleccionar zona timbre
Tiempo de la zona inteligente
Cancelación automática de zonas
+ Enter
Cancelación automática por apertura de zona
Enter + 5 1 1 + Enter + 8 + Enter
+ Enter
Temporización de entrada
Enter + 4 2 +
+ Enter
Temporización de salida
Tiempo de sirena
2.3. Configuraciones de fecha y hora
Programación del reloj
Enter + 4 0 0 + H H + M M + S S + Enter
Programación del calendario
Enter + 4 0 1 + D D + M M + A A + Enter
2.4. Autoactivación
Autoactivación por inactividad
Autoactivación por horario
Enter + 4 6 1 + H H M M + Enter
2.5. Programar dispositivos inalámbricos
Programar control remoto
Enter + 6 0 +
Eliminar control remoto
Programar sensores inalámbricos
Enter + 6 1 +
No de la zona de 17 a 32 (AMT 2010 y AMT 2018)
No de la zona de 25 a 48 (AMT 2018)
Función:
1 = temporizada
Eliminar sensores inalámbricos
2 = seguidora
3 = 24h
Enter + 7 1 +
4 = pánico
5 = emergencia médica
6 = incendio
Prueba de sensores
Prueba de la batería de los sensores inalámbricos
Emergencia médica inalámbrica
Enter + 6 5 + Enter + Accionamiento del control
Eliminar emergencia médica inalámbrica
Pánico e incendio inalámbrico
Enter + 6
Enter + 5 5 +
+ Enter
Grupo de zonas
0 = zonas 1 a 8
1 = zonas 9 a 16
2 = zonas 17 a 24
3 = zonas 25 a 32
4 = zonas de 33 a 40 (2018)
5 = zonas de 41 a 48 (2018)
Enter + 4 9 +
+ Enter
Tiempo de la zona inteligente con tres dígitos
De 010 a 255 segundos
Enter + 5 3 +
+ Enter
Número de disparos: 0 a 9
Tiempo de entrada con tres dígitos de 000 a 255 segundos
+
+ Enter
0 = temporización A
1 = temporización B
Enter + 4 4 +
+ Enter
Tiempo de salida con tres dígitos de 000 a 255 segundos
Enter + 4 1 +
+ Enter
01 a 99 minutos
Enter + 4 6 0 +
+ Enter
Tiempo de inactividad con 2 dígitos de 00 a 99 minutos
(horario con formato 24 horas)
+ Enter + Accionamiento del control
No de la contraseña de 00 a 61
Enter + 7 0 +
+ Enter
No de la contraseña de 00 a 61
+ Enter + Accionamiento del sensor
+ Enter
No de la zona de 17 a 32 (AMT 2010 y AMT 2018)
No de la zona de 25 a 48 (AMT 2018)
Enter + 5 2 + Enter
Enter + 7 9 + Enter
Enter + 7 5 + Enter
Número de la función
2 = pánico con sirena
3 = pánico silencioso
4 = incendio
+
+ Enter + Accionamiento del control
Usuario 01 a 16
