Procedimiento de alineación
Para disfrutar de un correcto funcionamiento del AOPD, es necesario llevar a cabo la alineación entre la unidad activa
y la pasiva. Una correcta alineación previene la inestabilidad derivada de la presencia de polvo o vibraciones.

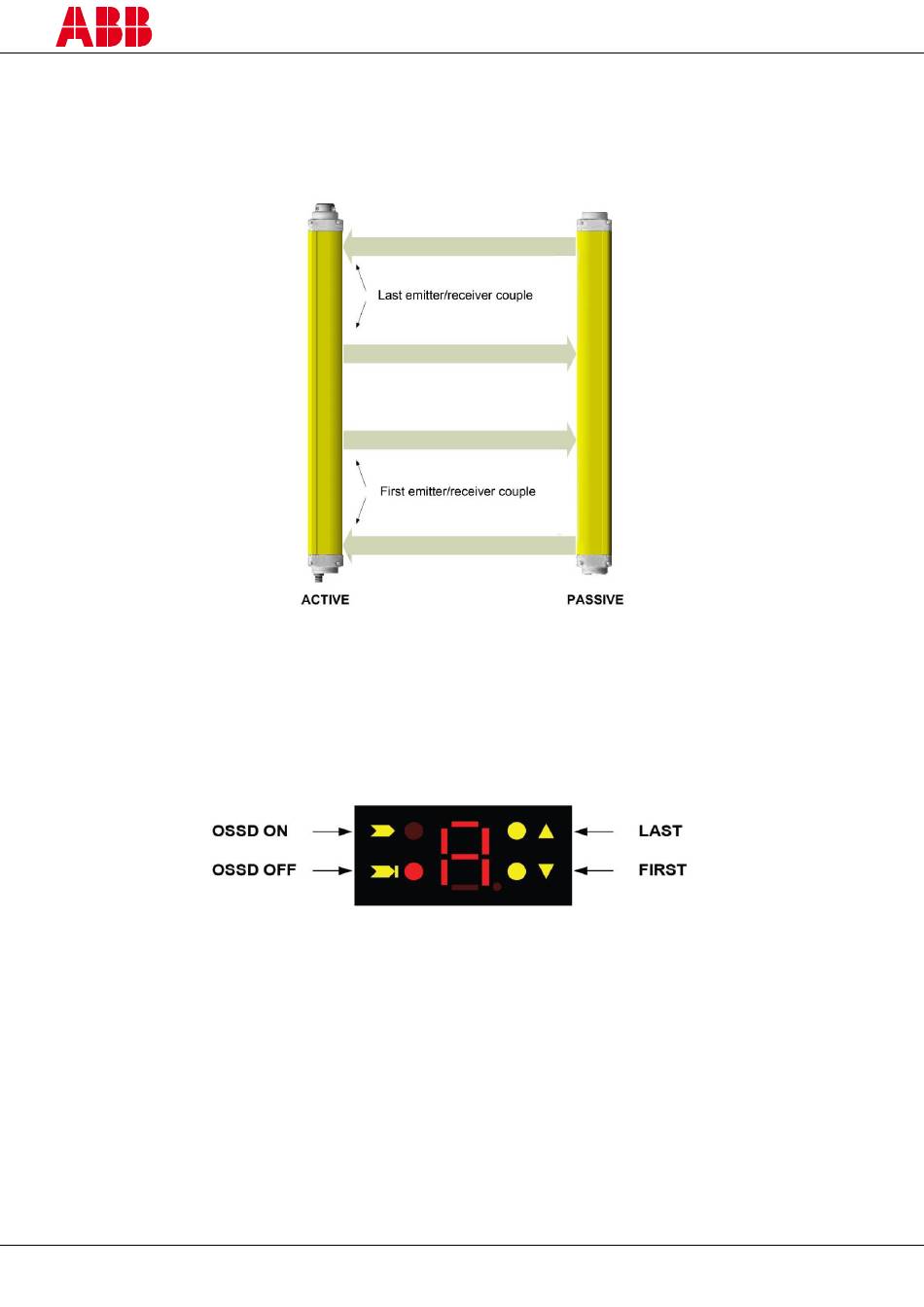

El alineamiento es perfecto cuando los ejes ópticos de los haces de la unidad activa coinciden totalmente con los
correspondientes ejes ópticos de la unidad pasiva.
El proceso de alineación debe realizarse tras haber completado la instalación mecánica y las conexiones eléctricas.
El modo de alineación se activa pulsando el contacto NC externo (botón Modo de rearme de la func. de
rearme/confirmación [RESET/ACKNOWLEDGE/RESET MODE]) durante un mínimo de 0,5 s con el dispositivo
encendido.
La pantalla permite al usuario controlar y comprobar el estado del AOPD cuando se encuentra en modo de
alineación, en modo de funcionamiento normal y durante la solución de problemas. El conjunto consta de cuatro LED
y una pantalla de siete segmentos en la unidad activa.
2TLC172295M0701 Rev A
6
www.abb.com/jokabsafety
2015-03-20
