801 Stirrer
Manual
8.801.8001ES / 2019-11-27

Publicidad

Tabla de contenido
loading

Manuales relacionados para Metrohm 801

Resumen de contenidos para Metrohm 801

  • Página 1 801 Stirrer Manual 8.801.8001ES / 2019-11-27...
  • Página 3 Metrohm AG CH-9100 Herisau Suiza Teléfono +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 801 Stirrer Manual 8.801.8001ES / 2019-11-27...
  • Página 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Esta documentación está protegida con derechos de autor. Todos los derechos reservados. Esta documentación se ha elaborado con la mayor precisión. No obstante puede que haya algún error. Le rogamos nos informe de eventuales erro-...

  • Página 5: Tabla De Contenido

    Embalaje ................. 7 3.1.2 Comprobación ................. 7 3.1.3 Lugar de instalación ..............7 Montar el 801 Stirrer ............8 Conectar el 801 Stirrer ............10 4 Características técnicas Velocidad de rotación ............12 Alimentación de corriente ..........12 Temperatura ambiente ............12 Dimensiones ................
  • Página 6 Índice de las ilustraciones Figura 1 Parte anterior 801 Stirrer ..............5 Figura 2 Parte posterior 801 Stirrer ..............6 Figura 3 Conecte el 801 Stirrer ..............10 Figura 4 Conecte el Dosino al 801 Stirrer ............11 ￭￭￭￭￭￭￭￭ 801 Stirrer...

  • Página 7: Introducción

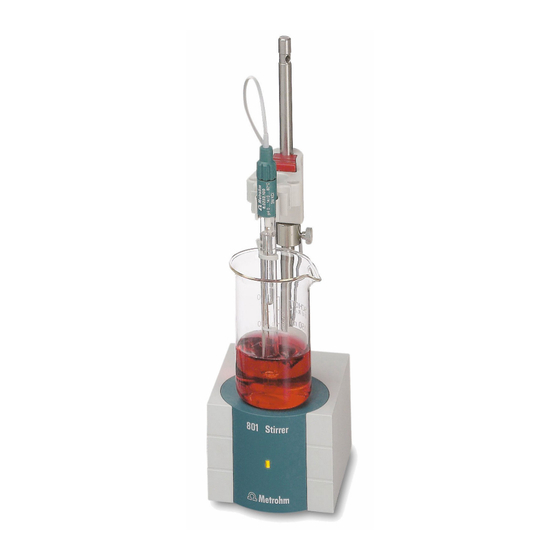

    1 Introducción 1 Introducción Descripción del aparato El agitador magnético 801 Stirrer con placa base, barra de soporte y por- taelectrodos complementa los aparatos Titrino plus, Titrando, Sample Pro- cessors, 805 Dosimat y pH-metro 780/781. Se conecta con un cable de conexión MSB directamente a un aparato de análisis.

  • Página 8: Indicaciones De Seguridad

    Seguridad eléctrica Queda garantizada la seguridad eléctrica para el manejo del aparato en el marco de la norma internacional IEC 61010. ADVERTENCIA Solo se permite realizar trabajos de reparación en los componentes electrónicos al personal cualificado de Metrohm. ￭￭￭￭￭￭￭￭ 801 Stirrer...

  • Página 9: Protección Contra Cargas Estáticas

    1.3.3 Manipulación de líquidos ATENCIÓN Compruebe periódicamente que no existen fugas en las conexiones del sistema. Observe la normativa correspondiente respecto a la manipula- ción y la eliminación de líquidos inflamables y/o tóxicos. ￭￭￭￭￭￭￭￭ 801 Stirrer...

  • Página 10: Disolventes Y Productos Químicos Combustibles

    La correcta eliminación de su aparato usado ayuda a evitar los efectos negativos sobre el medio ambiente y la salud. Podrá obtener más información sobre la eliminación de sus aparatos a tra- vés de las autoridades locales, de un servicio de recogida o del comercio distribuidor. ￭￭￭￭￭￭￭￭ 801 Stirrer...

  • Página 11: Visión Conjunta Del Aparato

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Visión conjunta del aparato 2 Visión conjunta del aparato Figura 1 Parte anterior 801 Stirrer Indicador de funcionamiento (diodo luminoso) Encendido cuando el agitador está encen- dido. ￭￭￭￭￭￭￭￭ 801 Stirrer...
  • Página 12 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ M S B 3 .8 0 1 .3 0 Figura 2 Parte posterior 801 Stirrer Conector MSB Tornillo de ajuste Metrohm Serial Bus. Para fijar la altura o la posición de giro del agitador mecánico. Para conectar aparatos adicionales.

  • Página 13: Instalación

    Ubique el aparato en un lugar del laboratorio favorable para el manejo y sin vibraciones, protegido de atmósferas corrosivas y de la contaminación por productos químicos. Se recomienda proteger el aparato de los cambios excesivos de tempera- tura y de la irradiación solar directa. ￭￭￭￭￭￭￭￭ 801 Stirrer...

  • Página 14: Montar El 801 Stirrer

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.2 Montar el 801 Stirrer Montar el 801 Stirrer Montar el soporte 6.2001.060 6.2016.070 Monte el soporte del siguiente modo: 1 Atornille la consola de soporte 6.2001.060 a la parte inferior del apa- rato con los cuatro tornillos suministrados.
  • Página 15 1 Coloque el agitador magnético sobre la barra de soporte y empuje hacia abajo. 2 Con el tornillo de ajuste, fije la altura y la posición de giro del agita- dor magnético. Colocar el anillo de ajuste y el portaelectrodos 6.2021.020 6.2013.010 ￭￭￭￭￭￭￭￭ 801 Stirrer...

  • Página 16: Conectar El 801 Stirrer

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.3 Conectar el 801 Stirrer Coloque el anillo de ajuste y el portaelectrodos del siguiente modo: 1 Inserte el anillo de ajuste 6.2013.010 en la barra de soporte. 2 Coloque el portaelectrodos 6.2021.020 sobre la barra de soporte. 3 Mantenga pulsado el botón rojo y empuje el portaelectrodos hacia arriba hasta alcanzar la altura deseada.
  • Página 17 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Instalación Figura 4 Conecte el Dosino al 801 Stirrer 4 Inicie el programa de control. ￭￭￭￭￭￭￭￭ 801 Stirrer...

  • Página 18: Características Técnicas

    Alimentación de corriente Voltaje +12 V, -12 V, +5 V Consumo de potencia Seguridad Protección eléctrica contra sobrecarga Temperatura ambiente Gama nominal de +5...+45 °C funcionamiento (con humedad relativa máx. del 85 %) Almacenamiento –20…+60 °C Transporte –40…+60 °C ￭￭￭￭￭￭￭￭ 801 Stirrer...

  • Página 19: Dimensiones

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 4 Características técnicas Dimensiones Anchura 90 mm Altura (sin 70 mm soporte) Altura (con 430 mm soporte) Profundidad 140 mm Peso 613 g Material Polibutilenotereftalato (PBT) ￭￭￭￭￭￭￭￭ 801 Stirrer...

  • Página 20: Accesorios

    Descarga de la lista de accesorios 1 En el navegador de Internet teclee https://www.metrohm.com/. 2 Introduzca el número de artículo (p. ej., 801) en el campo de bús- queda. Aparece el resultado de la búsqueda.
