Procedimiento de montaje

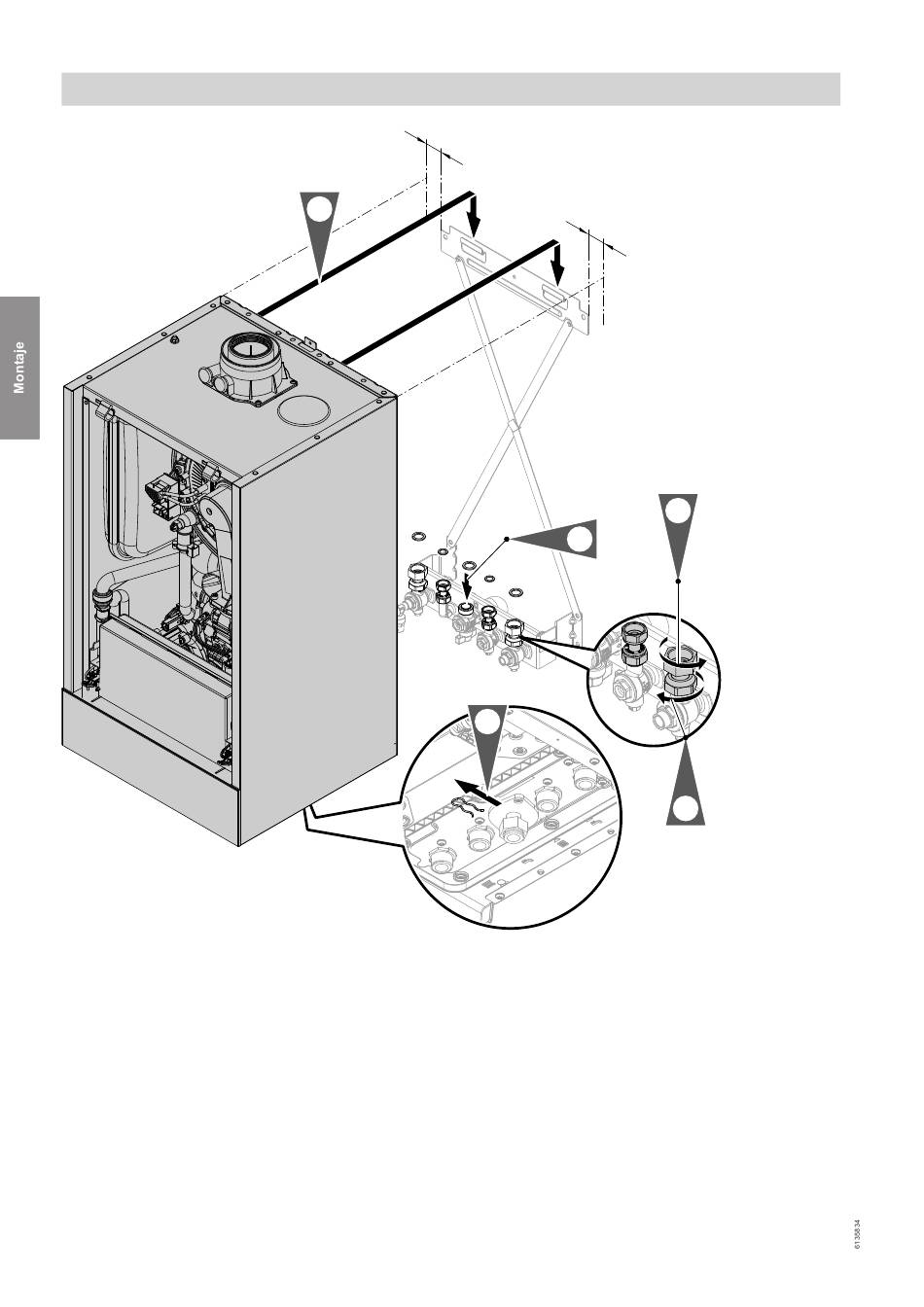

Montaje de la caldera y de las conexiones
Fig. 6
Indicación
El montaje aparece representado en una regleta de
montaje para caldera mixta de condensación a gas.
La caldera puede montarse con los siguientes acceso-
rios:
■ Regleta de montaje
■ Marco de montaje
■ Marco de montaje sobre soportes
16
(continuación)
3 7
2.
3.
1. Colocar las juntas.
Diámetro interior de las juntas:
■
■
Indicación
La junta para la conexión de gas está fijada en la
llave del gas.
3 7
4.
1.
Conexión de gas Ø 18,5 mm
Conexiones del circuito primario de caldera Ø
17,0 mm
4x
5.
4x
