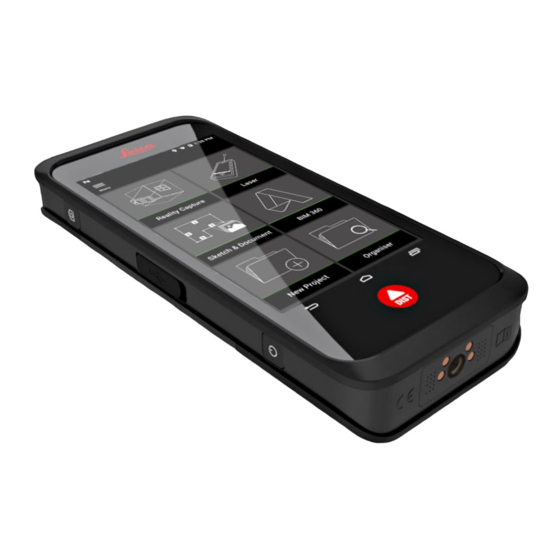

Leica BLK3D Manual De Uso

Leica BLK3D Manual De Uso

Ocultar thumbs Ver también para BLK3D:

Publicidad

Enlaces rápidos

Descargar este manual
Leica BLK3D Desktop
Manual de uso
Versión 1.2
Español

Publicidad

loading

Manuales relacionados para Leica BLK3D

Resumen de contenidos para Leica BLK3D

  • Página 1 Leica BLK3D Desktop Manual de uso Versión 1.2 Español...

  • Página 2: Introducción

    Introducción Adquisición Felicidades por la adquisición de un instrumento Leica BLK3D Desktop. Símbolos Los símbolos empleados en este manual tienen los siguientes significados: Tipo Descripción Información que ayuda al usuario a emplear el instrumento eficiente ☞ y correctamente.

  • Página 3: Tabla De Contenido

    Índice Instalación ORGANISER MEASURE 3D MODEL (opcional) BIM 360 (opcional) Publisher (opcional) Ajustes Índice...

  • Página 4: Instalación

    Haga clic en Mis productos. Haga clic en Añadir producto. Seleccione Software. Introduzca su identificación de autorización (EID). Puede encontrar su identifi- cación de autorización en su factura BLK3D. Descarga del software Haga clic en BLK3D Desktop. Descargue el instalador desde la sección Software.

  • Página 5: Organiser

    ORGANISER Información general BLK3D Desktop es un software especial para la organización, medición y modelado‑3D de datos adquiridos con el BLK3D Imager. ORGANISER...
  • Página 6 ORGANISER Módulos principales Comprobación de la licencia, información del software y actualizaciones disponibles Datos del usuario Ajustes Documentos recientes Visualizar todos los archivos abiertos recientemente Mis favoritos Guardar los archivos como favoritos. Cambiar el nombre de un favorito haciendo doble clic en él Mis proyectos Permite navegar entre proyectos Sin asignar...

  • Página 7: Importar Archivos

    Importar archivos Existen tres formas de importar archivos a la aplicación BLK3D Desktop: Importación desde BLK3D Imager (véase la descripción a continuación) • Importación desde un ordenador con la función Importar archivos en ORGANISER • Importación a través la ruta de datos en Ajustes •...
  • Página 8 Consulte el estado de importación de los archivos en la columna Estado (Importado o No importado). Marque Eliminar archivos importados en BLK3D para eliminar los archivos transferidos al BLK3D Imager después de concluir la transferencia (opcional). Pulse el botón Importar.
  • Página 9 Icono de estado Se asigna un icono de estado a la vista previa de cada imagen 3D en Organiser. El icono de estado muestra si una imagen 3D se ha toma mediante disparo‑único o multi‑disparo: Disparo único: marca verde sencilla •...
  • Página 10 ORGANISER Funciones de filtrado La aplicación BLK3D Desktop ofrece diferentes formas de filtrar archivos existentes. Si se ha ajustado una opción de filtrado, esta estará resaltada con un punto rojo. Tipo Filtrar archivos por tipo (Imagen 3D, Plano, Proyecto) Asignación Filtrar archivos por estado de asignación (Asignado a proyecto, Sin asignar)

  • Página 11: Crear Un Nuevo Proyecto

    Crear un nuevo pro- Los proyectos pueden utilizarse para organizar imágenes 3D y planos para obtener una yecto documentación progresiva del proyecto en los ámbitos de arquitectura, ingeniería y construcción. Utilice la función Crear un nuevo proyecto en Organiser para crear un direc- torio de proyecto.

  • Página 12: Arrastrar Y Soltar Archivos En Un Proyecto

    ORGANISER Arrastrar y soltar Reorganice fácilmente archivos con la función de arrastrar y soltar. archivos en un pro- yecto Arrastre y suelte en un proyecto una o varias imágenes 3D o planos al mismo tiempo. La acción se confirma con un mensaje.

  • Página 13: Mis Favoritos

    Mis favoritos La sección Mis favoritos ofrece otro modo rápido de acceder a archivos utilizados fre- cuentemente. Haga clic en el símbolo de la estrella de los archivos que desee marcar como favoritos. Compruebe en la sección Mis favoritos los archivos favoritos. Para eliminar archivos de la sección Mis favoritos, haga una de la siguientes cosas: Haga clic de nuevo en el símbolo de la estrella...

  • Página 14: Acciones Para Archivos Seleccionados

    ORGANISER Acciones para archivos La aplicación BLK3D Desktop ofrece varias opciones para tratar sus archivos. Pulse el seleccionados botón derecho del ratón sobre un elemento para abrir el menú contextual.

  • Página 15: Exportar Archivos

    Eliminar Eliminar archivos seleccionados Bloquear Proteger contra modificaciones un proyecto seleccionado. Desbloquear utilizando la misma función Desasignar Quitar los archivos seleccionados de un proyecto. Los archivos pueden encontrarse en Sin asignar Cambiar de nombre Cambiar el nombre de un archivo seleccionado Procesar Procesar imágenes 3D en un segundo plano Publicar...
  • Página 16 ORGANISER Un proyecto solo puede exportarse a formato CMI. También es posible exportar varios proyectos. Un plano puede exportarse a diferentes formatos: CMI, Plano en PDF, Plano en PDF+Imágenes • 3D, DXF 2D, DWG 2D, DXF 3D, DWG 3D. La exportación a JPG solo es posible en los •...

  • Página 17: Measure

    MEASURE Información general Módulos principales Barra de herramientas Ventana de plano Ventana de lugares Ventana de imagen 3D Ventana de contenido del lugar Pestañas para archivos abiertos en Measure Barra de herramientas Medir Ampliar Medir distancias en una imagen. Aumentar el zoom. Para ajustar el zoom puede utilizar como alterna- tiva la rueda del ratón.

  • Página 18: Ajustar Pantalla

    MEASURE Snapping Ajustar pantalla Ajuste automático a los bordes y Ajustar el zoom al tamaño de la esquinas de una imagen. Coloque pantalla. el cursor sobre la imagen 3D y manténgalo en esa posición durante 1 segundo. El cursor salta automáticamente a la posición de snapping.
  • Página 19 Barrido Mover una imagen en todas las direcciones. Puede utilizar como alternativa el botón central o dere- cho del ratón para realizar el barrido. Medir distancias en una imagen Haga doble clic en una imagen 3D en ORGANISER para abrirla en el modo MEASURE.
  • Página 20 MEASURE Haga clic en Confirmar para terminar la definición de las distancias o utilice la tecla Intro del teclado. Como alternativa confirme haciendo clic con el botón derecho del ratón. Tras un breve cálculo, los resultados medidos se muestran automáticamente. Seleccione y haga clic en la línea con el botón derecho del ratón para compro- ☞...
  • Página 21 Haga clic en las esquinas del área que desea medir en la imagen. Haga clic en Confirmar para terminar de definir el área o utilice la tecla Intro del teclado. Como alternativa confirme haciendo clic con el botón derecho del ratón.
  • Página 22 MEASURE La ventana Lugares contiene todos los lugares con la última imagen 3D añadida mostrada como miniatura. Seleccione un lugar para ver todas las imágenes 3D agregadas en la ventana Contenido del lugar. Haga clic en los 3 puntos para visualizar todas las imágenes de la imagen 3D. Exportar archivos Exporte archivos con la función Exportar de la barra de herramientas.

  • Página 23: Model (Opcional)

    3D MODEL (opcional) Información general Módulos principales "Barra de herramientas" Ventana de plano Ventana de lugares Ventana de imagen 3D Ventana de contenido del lugar Barra de herramientas Línea Barrido Dibujar líneas de modelado en la Mover una imagen en todas las imagen 3D.
  • Página 24 3D MODEL (opcional) Snapping Ampliar Ajuste automático a los bordes y Aumentar el zoom. Para ajustar el esquinas de una imagen. Coloque zoom puede utilizar como alterna- el cursor sobre la imagen 3D y tiva la rueda del ratón. manténgalo en esa posición durante 1 segundo.

  • Página 25: Importar Mediciones

    Importar mediciones Exportar Transferir líneas/áreas existentes Exportar un plano (CMI, JPG, Plano desde el modo MEASURE al modo en PDF, Plano en PDF+Imágenes 3D MODEL. 3D, DXF 2D, DWG 2D, DXF 3D, DWG 3D) o una imagen 3D (CMI, PDF, JPG).
  • Página 26 3D MODEL (opcional) Haga clic en el botón Importar mediciones para transferir todas las líneas existentes desde MEASURE. Seleccione Línea en la barra de herramientas para dibujar más líneas de modelo. Haga clic en el botón Vista 3D para visualizar todas las líneas modeladas en un entorno 3D.

  • Página 27: Bim 360 (Opcional)

    Las imágenes 3D guardadas en las publicaciones BIM 360 pueden visualizarse y medirse en BLK3D Web. Conectarse a su cuenta Establezca una conexión entre BLK3D y su cuenta Autodesk BIM 360 antes de comenzar BIM 360 a utilizar archivos de Autodesk BIM 360 Docs.
  • Página 28 BIM 360 (opcional) Registrarse en BIM 360 Conéctese a internet para utilizar la función BIM 360 Regístrese con una cuenta Autodesk válida Haga clic en Leer más para obtener más información sobre Autodesk BIM 360 Docs Después de registrarse se mostrará el contenido del documento Autodesk BIM 360 ☞...
  • Página 29 Crear publicaciones Haga clic en un documento de la vista en árbol de documentos para cargarlo. Vista en árbol de documentos BIM 360 Visor de PDF y publicaciones Instrucciones para crear una publi- cación Para crear una publicación, haga clic en cualquier punto del PDF. Esta acción inicia la creación de una publicación.
  • Página 30 BIM 360 (opcional) Después de crear una publicación se genera automáticamente un enlace para la imagen 3D. Copie y pegue el enlace en el navegador para ver y medir la imagen 3D en BLK3D Web. Todas las publicaciones y las imágenes 3D creadas con la función BLK3D BIM 360 se car-...

  • Página 31: Publisher (Opcional)

    Información general La función Publisher crea una copia en la nube del archivo seleccionado. Genera un enlace que puede utilizarse para abrir el archivo copiado en BLK3D Web. Cualquier cambio efectuado posteriormente en el archivo original en BLK3D Desktop no se añade al archivo situado en la nube.
  • Página 32 Publisher (opcional) Enlaces publicados Las imágenes 3D publicadas están disponibles en la sección Enlaces publicados. Estado de progreso de publicación del enlace Fecha de caducidad del enlace. Cada imagen 3D publicada está dis- ponible durante 30 días Copiar un enlace al portapapeles Habilitar el acceso de escritura Eliminar un enlace publicado.

  • Página 33: Ajustes

    Ajustes Pantalla de configu- Modifique los ajustes generales de la aplicación BLK3D Desktop en la pantalla Configu- ración ración. Idioma del software Unidad de medida Metro, Centímetro, Milímetro, Yarda, Pie, Pulgada, Fracción de pie, Fracción de pul- gada Precisión para las distancias medidas 0, 0,0, 0,00, 0,000, 0,0000 Mostrar u ocultar la cuadrícula de pers-...
  • Página 34 Ajustes Active la función Recargar haciendo clic con el botón derecho del ratón en la ☞ sección Mis proyectos. Datos del usuario Utilice esta pantalla para introducir datos. La información del usuario se utiliza para pro- yectos y para exportar metadatos.

  • Página 35: Pantalla De Información

    Pantalla de infor- Abra este menú para obtener la siguiente información general sobre la aplicación BLK3D mación Desktop instalada: Ayuda • La ayuda online BLK3D Desktop se muestra en una ventana de navegador. Actualizar • Se muestran la versión de software actual y la fecha de renovación/expiración de la licencia utilizada.
  • Página 36 892529-1.2.0es Traducción de la versión original (892527-1.2.0en) Impreso en Suiza © 2019 Leica Geosystems AG, Heerbrugg, Switzerland www.leica-geosystems.com...
