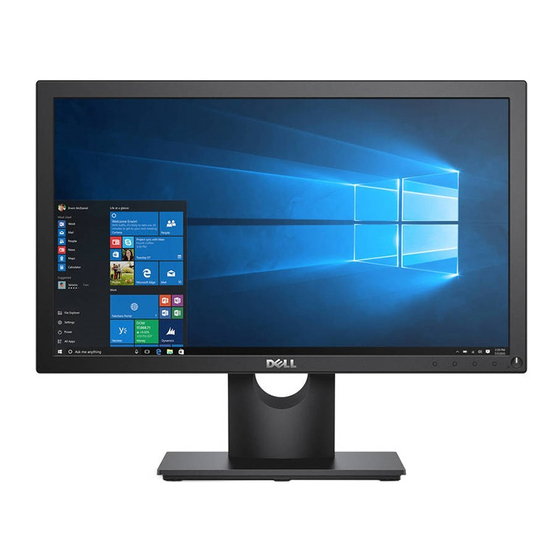

- Página 1 Guía del usuario Dell E1916HV Dell E1916HL Dell E1916HM Dell E2016HV Dell E2016HL Dell E2016HM Dell E2216HV Dell E2216HVM Modelo normativo: E1916HVf / E2016HVf / E2216HVf...
- Página 2 Reservados todos los derechos © 2015~2020 Dell Inc. 2020 – 12 Rev. A10...
-
Página 3: Tabla De Contenido
Contenido Acerca del monitor ........5 Contenido del paquete . - Página 4 Aviso FCC (solo para EE. UU.) y otra información sobre normativas . 61 Póngase en contacto con Dell ......61 Base de datos de productos de la UE para la etiqueta energética...
-
Página 7: Identificar Las Partes Y Los Controles
(con encuentra en el modo de espera. indicador LED) Vista posterior E1916HV / E1916HL / E1916HM / E2016HV / E2016HL / E2016HM: Vista posterior con base del monitor Acerca del monitor... -
Página 8: Acerca Del Monitor
Etiqueta de número de serie Tenga a mano esta etiqueta si necesita ponerse en contacto con el soporte de código de barras técnico de Dell. Ranura para organización de Use esta ranura para organizar los cables pasándolos a través de ella. -
Página 9: Especificaciones Del Monitor
Conector VGA Para conectar su PC al monitor mediante un cable VGA. Ranuras de montaje Para acoplar la barra de sonido Dell para barra de sonido opcional. Dell Especificaciones del monitor La siguiente sección proporciona información sobre la asignación de contactos para los distintos conectores del monitor. -
Página 10: Asignaciones De Contactos
Asignaciones de contactos Conector D-Sub de 15 contactos Número de Lateral del monitor del cable de señal de 15 contactos contacto Vídeo rojo Vídeo verde Vídeo azul TIERRA Comprobación automática TIERRA-ROJO TIERRA-VERDE TIERRA-AZUL DDC +5 V TIERRA Sincronización TIERRA Datos DDC Sinc. -
Página 11: Compatibilidad Con La Función Conectar Y Listo
Channel) para que el sistema pueda configurarse automáticamente y optimizar la configuración del monitor. La mayoría de las instalaciones del monitor son automáticas. Si es necesario, puede seleccionar diferentes configuraciones. Especificaciones del panel plano Número de E1916HV / E1916HL / E2016HV modelo E1916HM Tipo de pantalla... - Página 12 Gama de colores 86 % (valor típico) * 85 % (valor típico) * ** La gama de colores para el modelo E1916HV / E1916HL / E1916HM / E2016H / E2016HL / E2016HM / E2216HV / E2216HVM (valor típico) se basa en los estándares de prueba CIE1976 (85 %) y CIE1931 (72 %).
-
Página 13: Especificaciones De La Resolución
1920 x 1080 a preconfigurada 60 Hz Especificaciones eléctricas Número de modelo E1916HV / E1916HL / E1916HM / E2016HV / E2016HL / E2016HM / E2216HV / E2216HVM Señales de entrada de RGB analógica: 0,7 voltios ± 5 %, impedancia de vídeo entrada de 75 ohmios Señales de entrada de... -
Página 14: Modos De Visualización Preconfigurados
Modos de visualización preconfigurados En la tabla siguiente se muestran los modos preconfigurados para los que Dell garantiza el tamaño y centrado de imagen: E1916HV / E1916HL / E1916HM： Polaridad de Frecuencia Reloj de Modo de Frecuencia sincronización horizontal píxeles visualización... - Página 15 E2016HV / E2016HL / E2016HM： Polaridad de Frecuencia Reloj de Modo de Frecuencia sincronización horizontal píxeles visualización vertical (Hz) (Horizontal / (KHz) (MHZ) Vertical) VESA, 720 x 400 31,5 70,1 28,3 VESA, 640 x 480 31,5 59,9 25,2 VESA, 640 x 480 37,5 75,0 31,5...
-
Página 16: Características Físicas
Características físicas En la tabla siguiente se enumeran las características físicas del monitor: Número de E1916HV / E2016HV / E2016HL E2216HV / modelo E1916HL / / E2016HM E2216HVM E1916HM Tipo de conector Subminiatura D de 15 contactos (conector azul) Tipo de cable de señal... -
Página 17: Características Medioambientales
Características medioambientales En la tabla siguiente se muestran las condiciones medioambientales del monitor: Número de modelo E1916HV / E2016HL / E2216HV / E1916HL / E2016HM E2216HVM E1916HM / E2016HV Temperatura • Funcionamiento 0 °C a 40 °C (32 °F a 104 °F) •... -
Página 18: Política De Calidad Y Píxeles Del Monitor Lcd
Una pantalla con 1 a 5 píxeles fijos se considera normal y dentro de los estándares competitivos. Para obtener más http://www.dell.com/ información, consulte el sitio de Soporte técnico de Dell en: support/monitors Instrucciones de mantenimiento Cuidado del monitor PRECAUCIÓN: Lea y siga las instrucciones de seguridad antes de... -
Página 19: Preparar El Monitor
Preparar el monitor Acoplar la base NOTA: la base no está instalada cuando el monitor sale de fábrica. 1. Monte el elevador de la base en esta. a. Coloque la base del monitor sobre una mesa estable. b. Desplace el cuerpo del monitor en la dirección correcta hacia abajo contra la base hasta que quede encajado en su lugar (oirá... -
Página 20: Conectar El Monitor
Conectar el monitor ADVERTENCIA: antes de empezar con cualquiera de los procedimientos de esta sección, siga las Instrucciones de seguridad Para conectar el monitor al PC: 1. Apague el PC y desconecte el cable de alimentación. 2. Conecte el cable VGA al puerto de vídeo correspondiente situado en la parte posterior del equipo. -
Página 21: Desmontar La Base Del Monitor
Desmontar la base del monitor NOTA: Esto se aplica a un monitor con base. Cuando adquiera cualquier otra base, consulte la guía de instalación de la base correspondiente para obtener instrucciones sobre la extracción.. 1. Retire la tapa VESA. a. Ubique el panel del monitor sobre un paño suave o un cojín. b. -
Página 22: Instalación En Pared (Opcional)
NOTA: Para el uso exclusivo con soportes de montaje en pared con homologación UL, con una capacidad de carga/peso mínima de 2,26 kg (E1916HV / E1916HL / E1916HM)/2,26kg (E2016HV / E2016HL / E2016HM)/2,83 kg (E2216HV / E2216HVM) Preparar el monitor... -
Página 23: Utilizar El Monitor
Utilizar el monitor Encender el monitor Presione el botón para encender el monitor. Utilizar los controles del panel frontal Utilice las teclas situado en el panel frontal del monitor para ajustar la configuración de la imagen. Teclas del panel frontal Descripción Utilice la tecla Modos preestablecidos para elegir un modo de color preestablecido de una lista. -
Página 24: Descripción
Teclas del panel Descripción frontal Utilice la tecla Arriba para ajustar (aumentar en intervalos) elementos del menú OSD. Arriba Utilice la tecla Abajo para ajustar (reducir en intervalos) elementos del menú OSD. Abajo Utilice la tecla Aceptar para confirmar la selección. Aceptar Utilice la tecla Atrás para volver al menú... - Página 25 NOTA: La función Ajuste automático sólo está disponible durante el uso de un conector analógico (VGA). Utilizar el monitor...
- Página 26 2. Presione los botones para alternar entre las opciones del menú. A medida que se mueve de un icono a otro, el nombre de la opción se resalta. 3. Para seleccionar el elemento resaltado en el menú, presione de nuevo el botón 4.
- Página 27 Brillo Le permite ajustar el brillo o la luminancia de la retroiluminación. Presione la tecla para aumentar el brillo y la tecla para reducirlo (mínimo 0 ~ máximo 100). Contraste Le permite ajustar el contraste o el grado de diferencia entre la oscuridad y la claridad en la pantalla del monitor.
- Página 28 Ajuste Utilice esta tecla para activar el menú de configuración y ajuste automático automático. Utilizar el monitor...
- Página 29 El cuadro de diálogo siguiente aparecerá en una pantalla negra, mientras el monitor se ajusta automáticamente a la entrada de corriente: La opción Ajuste automático permite al monitor ajustarse automáticamente a la señal de vídeo entrante. Después de usar la opción Ajuste automático, puede seguir ajustando el monitor mediante los controles Reloj de píxeles (general) y Fase (precisión) del menú...
- Página 30 Formato color Le permite establecer el modo de entrada en RGB o YPbPr. entrada Utilizar el monitor...
- Página 31 Modos Le permite elegir modos de color preestablecidos en una lista. predefinidos Utilizar el monitor...
- Página 32 • Estándar: Carga la configuración de color predeterminada del monitor. Se trata del modo preestablecido predeterminado. • Multimedia: Carga la configuración de color ideal para aplicaciones multimedia. • Papel: carga ajustes de brillo y nitidez ideales para visualizar texto. Combina fondo del texto para simular papel sin afectar al color de las imágenes.
- Página 33 Utilice el menú Pantalla para ajustar la configuración de Pantalla visualización del monitor. Utilizar el monitor...
- Página 34 NOTA: A la resolución máxima preestablecida 1366 x 768 (para el modelo E1916HV / E1916HL / E1916HM) o 1600 x 900 (para el modelo E2016HV / E2016HL / E2016HM) o 1920 x 1080 (para el modelo E2216HV / E2216HVM), no es preciso ajustar el modo 16:9 panorámico.
- Página 35 Energía Utilizar el monitor...
- Página 36 Utilizar el monitor...
- Página 37 LED del botón Le permite activar o desactivar el indicador LED de alimentación para ahorrar energía. (E1916HV/E2016HV/E2216HV) de alimentación Le permite activar o desactivar el indicador LED de alimentación durante la activación para ahorrar energía. (E1916HL/E1916HM/ E2016HL/E2016HM) Restablecer Seleccione esta opción para restablecer la configuración de energía predeterminada.
- Página 38 Menú Seleccione esta opción para ajustar la configuración del menú OSD, como, por ejemplo, los idiomas de dicho menú, el período de tiempo que el menú permanece en pantalla, etc. Utilizar el monitor...
- Página 39 Idioma Le permite establecer uno de los siguientes ocho idiomas para el menú OSD: Inglés, español, francés, alemán, portugués brasileño, ruso, chino simplificado o japonés. Transparencia Le permite ajustar el fondo del menú OSD de opaco a transparente. Temporizador Le permite establecer el tiempo que el menú OSD permanecerá activo después de presionar una tecla en el monitor.
- Página 40 Personalizar Al seleccionar esta opción, podrá establecer dos teclas de acceso directo. Utilizar el monitor...
- Página 41 Atajo de teclado El usuario puede seleccionar las opciones "Modos predefinidos", "Brillo/Contraste", "Ajuste automático ", "Relación de aspecto" y establecerlas como tecla de acceso directo. Utilizar el monitor...
- Página 42 Utilizar el monitor...
- Página 43 Atajo de teclado El usuario puede seleccionar las opciones "Modos predefinidos", "Brillo/Contraste", "Ajuste automático ", "Relación de aspecto" y establecerlas como tecla de acceso directo. Utilizar el monitor...
- Página 44 Restab. valores Le permite restablecer la configuración predeterminada de la tecla de acceso directo. pers. Otras Utilizar el monitor...
- Página 45 Utilizar el monitor...
- Página 46 DDC/CI DDC/CI (Display Data Channel/Command Interface, es decir, Canal de datos de visualización/Interfaz común) permite que una aplicación de software instalada en su PC ajuste la configuración de la pantalla del monitor, como por ejemplo el brillo, el balance de color, etc.
-
Página 47: Mensajes Del Menú Osd
El modo recomendado es 1366 x 768 (para el modelo E1916HV / E1916HL / E1916HM) o 1600 x 900 (para el modelo E2016HV / E2016HL / E2016HM) o 1920 x 1080 (para... - Página 48 Aparecerá el siguiente mensaje antes de que la función DDC/CI se deshabilite. El cuadro Mensaje de advertencia de energía siguiente se aplicará a las funciones de brillo por primera vez cuando el usuario ajuste el nivel de brillo por encima del nivel predeterminado. Cuando el monitor entre en el modo Standby Mode (modo de Ahorro de energía), se mostrará...
- Página 49 Active el PC y reactive el monitor para acceder al menú OSD. Si presiona cualquier botón que no sea el de alimentación, aparecerán los siguientes mensajes en función de la entrada seleccionada: Si el cable VGA no están conectados, aparecerá un cuadro de diálogo flotante, tal y como se muestra a continuación.
-
Página 50: Establecer La Resolución Máxima
PC y siga las instrucciones proporcionadas 1: Tengo un PC de sobremesa Dell o un PC portátil Dell con acceso a Internet 2:Tengo un PC de sobremesa, PC portátil o tarjeta de gráficos Dell... -
Página 51: Tengo Un Pc De Sobremesa Dell O Un Pc Portátil Dell Con Acceso A Internet
1600 x 900 (para el modelo E2016HV / E2016HL / E2016HM) o 1920 x 1080 (para el modelo E2216HV / E2216HVM) , póngase en contacto con Dell para solicitar un adaptador gráfico que admita estas resoluciones. Tengo un PC de sobremesa, PC portátil o tarjeta de gráficos Dell... -
Página 52: Usar La Inclinación
1366 x 768 (para el NOTA: Si no puede configurar la resolución a modelo E1916HV / E1916HL / E1916HM 1600 x 900 (para el modelo E2016HV / E2016HL / E2016HM) o 1920 x 1080 (para el modelo E2216HV / E2216HVM), póngase en contacto con el fabricante o adquiera un 1366 x 768 (para el adaptador gráfico que admita la resolución de vídeo... -
Página 53: Solucionar Problemas
Solucionar problemas ADVERTENCIA: antes de empezar con cualquiera de los procedimientos de esta sección, siga la sección Instrucciones de seguridad Comprobación automática El monitor le proporciona una función de comprobación automática que comprueba si el monitor funciona adecuadamente. Si el monitor y su PC están conectados correctamente, pero la pantalla del monitor permanece oscura, ejecute la comprobación automática del monitor llevando a cabo los pasos siguientes: 1. -
Página 54: Diagnósticos Integrados
4. Este cuadro también aparece durante el funcionamiento normal del sistema en el caso de que el cable de vídeo se desconecte o sufra algún tipo de daño. El monitor entrará en el modo de Ahorro de energía después de 5 minutos si permanece en este estado. -
Página 55: Problemas Comunes
Problemas comunes La tabla siguiente incluye información general sobre problemas comunes del monitor que puede encontrar y las posibles soluciones. Síntomas El problema Soluciones posibles comunes No hay vídeo/ No hay imagen • Asegúrese de que el cable de vídeo que conecta el monitor y su PC esté... - Página 56 • Un píxel permanentemente apagado es un defecto natural que puede darse en la tecnología LCD. Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en: http://www.dell.com/support/monitors.
- Página 57 • Asegúrese de que el cable de vídeo que conecta el Problemas El monitor se monitor y su PC esté conectado de forma correcta y intermitentes enciende y se segura. apaga de forma • Restablezca la configuración de fábrica del monitor. aleatoria •...
-
Página 58: Problemas Específicos Del Producto
DVD, el monitor puede anchura de la pantalla mostrarse a pantalla completa. • Ejecute los diagnósticos integrados. Problemas de la barra de sonido Dell Síntomas comunes El problema Soluciones posibles No hay sonido No llega • Gire el control de alimentación/volumen... - Página 59 No hay sonido La barra de • Enchufe el cable de entrada de línea de audio en el conector de salida de audio de sonido tiene su PC. corriente; el indicador está • Establezca todos los controles de volumen encendido al máximo y asegúrese de que la opción de silencio no esté...
- Página 60 Sonido distorsionado Se utiliza otra • Retire cualquier obstáculo entre la barra de sonido y el usuario. fuente de audio • Compruebe que el enchufe de entrada de línea de audio esté completamente insertado en el conector de la fuente de audio.
-
Página 61: Apéndice
Para consultar contenido de soporte del monitor en línea: 1. Visite el sitio web www.dell.com/support/monitors Para ponerse en contacto con Dell en referencia a ventas, asistencia técnica o servicio de atención al cliente: 1. Visite www.dell.com/support. -
Página 62: Base De Datos De Productos De La Ue Para La Etiqueta Energética Y La Hoja De Información Del Producto
Base de datos de productos de la UE para la etiqueta energética y la hoja de información del producto E1916HV: https://eprel.ec.europa.eu/qr/345972 E2016HV: https://eprel.ec.europa.eu/qr/345962 E2216HV: https://eprel.ec.europa.eu/qr/345967 Apéndice...
