INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO
BEAMMMK
Kit de Montaje Múltiple para ser Utilizado
con los Detectores de Humo por Haz Reflejado
Aviso: Este manual deberá ser entregado al propietario/usuario del equipo.
DESCRIPCIÓN gENERAL

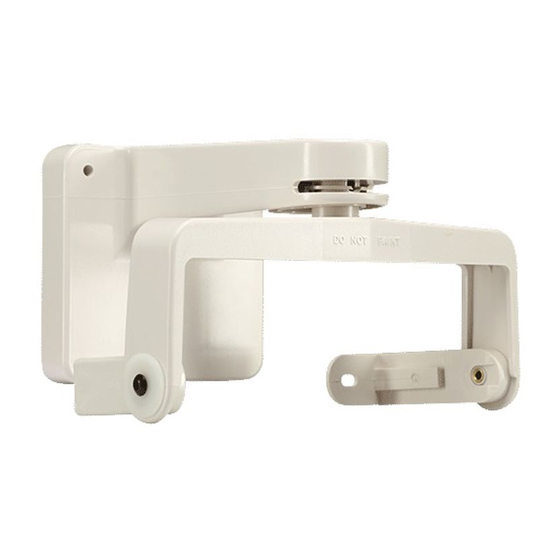

El BEAMMMK permite montar los detectores por haz reflejado y los reflectores
en una pared vertical o en el cielorraso. El kit permite un rango de alineación
adicional en casos en los que el detector y el reflector superan los 10° de ali-
neamiento. El kit incluye los accesorios necesarios para montar ya sea una única
unidad de transmisor/receptor o un único reflector. (Para montar un transmisor/
receptor también se debe utilizar un kit de montaje en superficie BEAMSMK). Si
el transmisor/receptor y el reflector requieren un rango de alineamiento adicional,
se necesitarán dos kits. El kit no es compatible con el kit para el reflector de largo
alcance (BEAMLRK).
El kit incluye las siguientes partes:
Cant. Descripción
1 Soporte interno para montaje en cielorraso
1 Soporte externo para montaje en cielorraso
1 Soporte para montaje en pared
1 Soporte en "U"
2 Soporte en "L"
1 Tornillo de ajuste horizontal (para cielorraso) N°10-24 x 2 ¼"
1 Tornillo de ajuste horizontal (para pared) N°10-24 x 1
2 Tornillos Allen N°10-24 x ½"
2 Tornillos Allen N°10-24 x 5
2 Arandela plástica ancha
2 Arandela metálica ancha
2 Arandela plástica N°10
2 Arandela metálica N°10
2 Arandela metálica de presión N°10
2 Tuerca hexagonal N°10-24
1 Llave Allen
SOPORTES DE MONTAJE
Instalar un soporte para cielorraso o pared de manera tal que, al realizar el montaje,
haya un campo visual despejado entre el transmisor/receptor y el reflector.
El soporte para cielorraso consta de dos partes que se deben ensamblar con la parte
interna entre el cielorraso y la parte externa, como se muestra en la Figura 1. Los
soportes deben montarse de manera tal que la ranura en la parte frontal de cada
soporte quede enfrentada al otro soporte. Montar los soportes únicamente sobre las
estructuras sólidas del edificio. Para evitar alarmas no deseadas ocasionadas por el
movimiento de las paredes, los detectores no deberán ser montados sobre paredes
flexibles, como paredes de lámina de metal (consultar la sección Ubicaciones de
Montaje en el Manual del Transmisor/Receptor para obtener detalles).
D400-79-00
"
/
3
8
"
/
8
3825 Ohio Avenue, St. Charles, Illinois 60174
FIgURA 1. ENSAMBLAJE DEL SOPORTE PARA MONTAJE EN CIELORRASO:
INSTRUCCIONES PARA REALIZAR EL MONTAJE Y CABLEADO ELÉCTRICO:
TRANSMISOR/RECEPTOR
El accesorio BEAMSMK se debe utilizar junto con el transmisor/receptor para pro-
porcionar la entrada del cableado eléctrico. Consultar las Figuras 2 a 4 para este
paso.
1. Leer las instrucciones de instalación del detector por haz para determinar el
tamaño apropiado y la cantidad de cables que deberá utilizarse.
2. Perforar los orificios pertinentes para la tubería eléctrica flexible con las guías
de perforación indicadas a los lados o en la parte posterior de la base de mon-
taje en superficie. Consultar los detalles en la Figura 2. Es importante tener en
cuenta que la parte superior de la base de montaje en superficie cuenta con
pestañas de acoplamiento para el soporte en "L" que se utilizarán en el paso
siguiente. Los tamaños de tubería eléctrica de 1,2 cm o 1,9 cm se consideran
aceptables.
3. Ensamblar los soportes en "L" en la base de montaje en superficie con los dos
"
tornillos de N°10-24 x 5 / y las dos arandelas de presión N°10 provistas. Consul-
8
tar los detalles en la Figura 3. Los tornillos deberán ser ajustados firmemente.
4. Ensamblar el soporte en "U" con los soportes en "L" con los dos tornillos
de N°10-24 x ½" y las arandelas anchas incluidas. Consultar los detalles en
la Figura 3. El soporte en "U" debe ser ensamblado a los soportes en "L" de
modo tal que las palabras "DO NOT PAINT" (NO PINTAR) se puedan ver en
la parte delantera del ensamblaje. Ajustar los tornillos casi totalmente. El ens-
amblaje debe poder inclinarse libremente en cualquier dirección. Los tornillos
deberán estar totalmente ajustados al realizar la alineación.
5. Insertar la pestaña del soporte en "U" en el orificio correspondiente del soporte
de montaje en pared o cielorraso. Deslizar el soporte hasta su posición correcta.
La base de montaje en superficie debe colgar del soporte.
6. Insertar la combinación de tornillo y arandela correspondiente (ya sea para
pared o para cielorraso) a través de la ranura y dentro del orificio en la pestaña
del soporte de montaje. Ajustar el tornillo casi totalmente. El ensamblaje de-
berá girar libremente en ambas direcciones. El tornillo quedará totalmente
ajustado al realizar la alineación.
7. Atravesar los orificios perforados con el cable y la tubería eléctrica flexible.
Colocar y ajustar las tuercas (no incluidas) en la unión de la tubería eléctrica.
1
800/736-7672, FAX: 630/377-6495
www.systemsensor.ca
CIELORRASO
PARTE INTERNA
RANURA EN LA
PARTE
DELANTERA DEL
SOPORTE
PARTE EXTERNA
TORNILLOS
C00-0315
PARA EL
CIELORRASO
