9.2 INFORMACIÓN PARA LA REPARACIÓN
A continuación informamos de algunas indicaciones
para poder acceder a las partes mecánicas de la

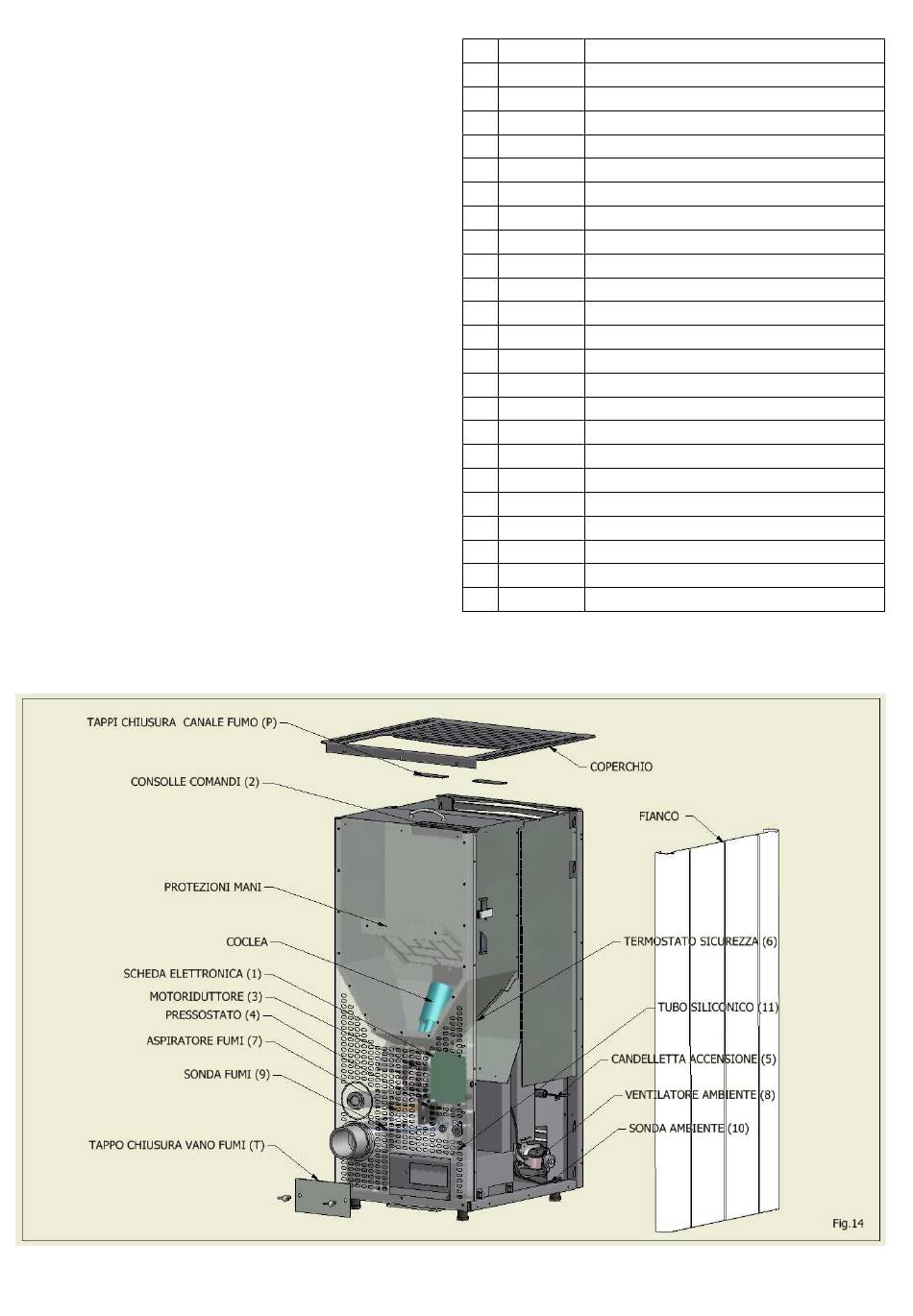

estufa ver. fig. 14
- Extraer la tapa superior y quitar los paneles
derecho e izquierdo
Después de esta operación se puede acceder
a los siguientes componentes:
- Motoreductor (3)
- Resistencia eléctrica (5)
- Ventilador de aire caliente (8)
- Aspirador de humos (7)
- Sonda de ambiente (10)
- Sonda de humos (9)
- Termostato seguridad (6)
- Placa electrónica (1)
- Presostato (4)
Para la sustitución y/o limpieza del tornillo sin fin
es necesario quitar las 3 fijaciones del motoreductor
y extraerlo, quitar los dos tornillos de debajo del
motoreductor, quitar la protección interna del depó-
sito de combustible y quitar la fijación interna del
tornillo sin fin.
Para su montaje actuar de la forma inversa.
9.3 RECAMBIOS
Ref Código
Descripción
1
COM0231-2 PLACA ELECTRÓNICA
2
COM0241
DISPLAY PLACA ELECTRÓNICA
3
COM0232
MOTO REDUCTOR MR9 11 5RPM
4
COM0233-2 PRESOSTATO AZBIL 0,39
5
COM0225-1 RESISTENCIA ELÉCTRICA 300W
6
COM0207-1 TERMOSTATO NC 60º
7
COM0236
ASPIRADOR DE HUMO EBM
8
COM0268
VENTILADOR DE AIRE TGA60/300
9
COM0239
TERMOCOPIA SONDA HUMOS
10
COM0238
SONDA TEMPERATURA AMBIENTE
11
COM0401
TUBO SILICONA 7x4x400
15
AID5210
AID5210
CRISTAL 272x360
CRISTAL 272x360
16
AID5690
QUEMADOR+CAJÓN CENIZAS
17
SLM060
PARRILLA QUEMADOR D=72
18
COM0244
AISLAMIENTO PUERTA FRONTAL
Los datos aportados son orientativos, recomendamos
que nos informen de fecha de fabricación de la estufa para
facilitar los recambios correctos
