Mode d'emploi et installation
FR
Hotte de Cuisine
Instructions for use and installation
GB
Cooker Hood
Bedienungsanleitung und Einrichtung
DE
Dunstabzugshaube
Istruzioni per l'uso e l'installazione
IT
Cappa
Instrucciones de instalacion e utilizacion
E
Campana
Instructies voor het gebruik en installeren
NL
NL
Dampkap

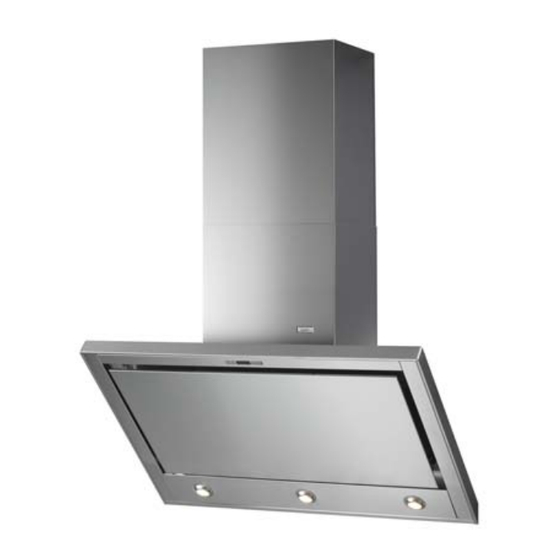

Vista Murale
Publicidad
Tabla de contenido
Manuales relacionados para ROBLIN Vista Murale
Resumen de contenidos para ROBLIN Vista Murale
- Página 1 Mode d’emploi et installation Hotte de Cuisine Instructions for use and installation Cooker Hood Bedienungsanleitung und Einrichtung Dunstabzugshaube Istruzioni per l’uso e l’installazione Cappa Instrucciones de instalacion e utilizacion Campana Instructies voor het gebruik en installeren Dampkap Vista Murale...
-
Página 2: Tabla De Contenido
SOMMAIRE CONTENTS RACCORDEMENT ÉLECTRIQUE ELECTRICAL WIRING INSTALLATION ADVICE CONSEILS D’INSTALLATIONS POSE DE L’APPAREIL FITTING THE APPLIANCE FONCTIONNEMENT OPERATION CONSEILS D’UTILISATIONS USEFUL HINTS ENTRETIEN MAINTENANCE GUARANTEE AND AFTER-SALES-SERVICES GARANTIE ET SERVICE APRÈS-VENTE REMARQUES REMARKS INHALT CONTENUTI NETZANSCHLUSS COLLEGAMENTO ELETTRICO MONTAGEHILFEN CONSIGLI DI INSTALLAZIONE POSA DELL’... -
Página 3: Raccordement Électrique
Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de la gamme ROBLIN. Celui-ci a fait l’objet de toute notre attention dans sa conception et sa réalisation. Afin qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions. - Página 4 cas d’accrochage défectueux dû au perçage et chevillage. 1) Tracer sur la paroi une verticale jusqu’au plafond à l’emplacement de la hotte au centre de la zone prévue pour le montage de la hotte (Fig.1, rep. 1). Cette ligne sert pour aligner verticalement les diffé- rentes parties.
-
Página 5: Fonctionnement
FONCTIONNEMENT Tableau des commandes TOUCHE FONCTIONS ON/OFF Moteur Actionne et arrête le moteur d’aspiration. Sur l’afficheur est visualisé le pas de la vitesse précédemment sélectionnée. Réduit la vitesse du moteur: V3 → V2 → V1 Vitesse - Augmente la vitesse du moteur: V1 → V2 → V3 Vitesse + Vitesse intensive Actionne la vitesse intensive en partant d’une vitesse quel-... -
Página 6: Conseils D'UTilisations
CONSEILS D’UTILISATION • Pour obtenir une efficacité maximum d’absorption des fumées ou des vapeurs, faire fonctionner l’appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. - Página 7 Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l’environnement et la santé...
-
Página 8: Installation Advice
Thank you for buying a Roblin product which has been manufactured to the highest quality standards to meet your requirements. We recommend you carefully read this booklet in which you will find instructions for installation, hints for use and maintenance. - Página 9 markings identifying the terminals in your plug, proceed as follows. - The wire which is coloured green and yellow must be connected to the terminal in the plug which is marked with the letter E or by the earth symbol or coloured green or green and yellow. - The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black.
- Página 10 plied with the chimney hood. IN THE EXTRACTION MODE: a. Place the anti-backflow flats item 8 over the round outlet item 6, the telescopic duct and connect the ducting 150mm (6 INS) over the round outlet on top of the canopy and secure the connections with appropriate clamping rings or adhesive tape (Fig.
- Página 11 OPERATION Control panel TOUCH CONTROL FUNCTION ON/OFF Motor Switches the hood motor on and off. The latest selected speed appears on the display. Decreases the suction speed: V3 → V2 → V1 Speed - Increases the suction speed: V1 → V2 → V3 Speed + Intensive speed Activates the intensive speed from any previously selected...
-
Página 12: Guarantee And After Sales Service
USEFUL HINTS • To obtain the best performance it is advisable to switch ‘ON’ the cooker hood a few minutes (in the boost setting) before you start cooking and you should leave it running for approximately 15 minutes after finishing. •... - Página 13 • In the event of damage to the mains supply cable, this can only be replaced by at approved repair centre appointed by the manufacturer who have the necessary tools and equipment to carry out any repairs properly. Repairs carried out by other persons will invalidate the guarantee. •...
-
Página 14: Netzanschluss
Wir danken Ihnen für Ihre Kaufentscheidung und das Vertrauen, welches Sie mit dem Kauf dieses Roblin- Produktes bewiesen haben. Dieses Gerät wurde mit einem hohen Maß an Kreativität entwickelt und mit größter Sorgfalt gefertigt. Um volle Zufriedenheit mit Leistung und Funktion dieser Dunstesse zu erlangen und zu erhalten, empfeh- len wir dringend, sowohl die Montageanweisung sorgfältig zu beachten und danach zu arbeiten als... - Página 15 geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs-oder Stabilisie- rungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht sichergestellt werden, ist von einer Montage abzusehen. 1) An der Wand eine vertikale Linie 1 (Abb. 1) bis zur Decke zeichnen (Mittellinie des Bereiches, indem die Haube montiert werden soll), um die zu montierenden Einzelteile vertikal ausrichten zu können.
- Página 16 c- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, dass die Kabelverbindung in die Steckdose des Gebläses einwandfrei montiert ist (Abb. 5). Das Gerät ans Wechselstromnetz anschliessen (siehe Abschnitt Netzanschluss) und Funktion von Beleuchtung, Motor und der elektro- nischen Steuerung (Gebläseleistung) prüfen.
-
Página 17: Betrieb Des Gerätes
BETRIEB DES GERATES Bedienfeld TASTE FUNKTIONEN T1 Motor ON/OFF Schaltet den Gebläsemotor ein und aus. Auf dem Display wird die zuvor eingestellte Geschwindigkeitsstufe angezeigt. T2 Geschwindigkeit - Erhöht die Geschwindigkeit des Motors: V3 → V2 → V1 T3 Geschwindigkeit + Verringert die Geschwindigkeit des Motors: V1 →... -
Página 18: Nutzung
NUTZUNG • Um ein optimales Absaugen der Kochschwaden zu erzielen, wird empfohlen, das Gerät vor dem Kochen einzuschalten und nach dem Kochen noch einige Zeit nachlaufen zu lassen. Für die Speisen, die wenig Dampf entwickeln, verwenden Sie vorzugsweise die kleine Geschwindigkeit. •... - Página 19 Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Pro- dukt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen oder elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
-
Página 20: Collegamento Elettrico
La ringraziamo per la fiducia accordataci nell’aver scelto un prodotto della gamma ROBLIN. Questo apparecchio è stato studiato e realizzato con la massima cura, secondo i più alti criteri di qualità. Le rac- Le rac- comandiamo di leggere attentamente questo opuscolo, nel quale troverà le istruzioni per installare, utilizzare e conservare al meglio il suo apparecchio ed ottenere dal suo acquisto il massimo dei benefici. - Página 21 2) Posizionare il supporto del camino sulla parete (Fig. 1 , rif. 2), allineando il suo centro sulla linea verticale, ad 1-2 mm.dal soffitto o dal limite superiore. Segnare sulla parete i due fori asolati del supporto. Forare la parete con una punta Ø 8 mm e fissare il supporto (Rif. 2) usando le viti (12a) 4.5 x 50 ed i tasselli in dotazione.
- Página 22 FUNZIONAMENTO Quadro Comandi TASTO FUNZIONI ON/OFF Motore Attiva e arresta il motore d’aspirazione. Sul display viene visualizzato lo step di velocità precedentemente impostata. Decrementa la velocità del motore: V3 →V2 → V1 Velocità Velocità + Incrementa la velocità del motore: V1→V2→ V3 Velocità...
- Página 23 CONSICLI DI UTILIZZO • Per ottenere il massimo dell’efficacia per quanto riguarda l’assorbimento dei fumi o del vapore, mettere in funzione l’apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che produ- cono poco vapore, utilizzare di preferenza le velocità più basse. •...
- Página 24 Quando ad un prodotto è attaccato il simbolo del bidone con le ruote segnato da una croce, significa che il prodotto è tutelato dalla Directiva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che posssono esere riciclati e riutilizzati.Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici.
-
Página 25: Conexion Electrica
Le agradecemos la confiancia que nos participan ustedes elegiendo un aparato de la gama Roblin quien fue el objeto de toda nuestra atención en su concepción y realisación. Para que les de entera satisfac- ción, les aconsejamos ustedes leer con atención esta noticia que les explicara ustedes como instalarle, utilisarle y mantenerle en las mejores condiciones. - Página 26 2) Colocar el soporte de la chimenea ( Fig.1, Rep.2), centrado en la vertical a 1 o 2 mm del techo o de la limite superior y marcar en la pared los dos alisados del soporte.Hacer en la pared dos agujeros con un broca Ø...
-
Página 27: Funcionamiento
FUNCIONAMIENTO Cuadro de los pedidos TECLA FUNCIONES ON/OFF Motor Impulsa y detiene el motor de aspiración. Sobre el cartelero es imaginado el paso de la velocidad anteriormente seleccionada. Velocidad Reduce la velocidad del motor: V3 →V2 → V1 Velocidad + Aumenta la velocidad del motor: V1 →V2→... -
Página 28: Consejos De Utilizacion
CONSEJOS DE UTILIZACIÓN • Para obtener una eficacia máxima de aspiración de humos o vapores, ponga en marcha la campana 5 minutos antes y después de la cocción de los alimentos. La primera velocidad la aconsejamos para las cocciones a fuego lento y para salsas. La segunda para las cocciones más largas, parrilladas y fritos. La tercera está... - Página 29 Cuando vea este símbolo de una papelera con ruedas tachada junto a un producto, esto significa que el producto está bajo la Directiva Europea 2002/96/EC.Su producto ha sido diseñado y fabricado con materiales y componentes de alta calidad, que pueden ser reciclados y reutilizados. Deberá informarse sobre el sistema de reciclaje local separado para productos eléctricos y electrónicos.Siga las normas locales y no se deshaga de los productos usados tirándolos en la basura normal de su hogar.
-
Página 30: Electrische Bedrading
Wij danken U voor de goede keuze en het vertrouwen dat U ons, Roblin specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma Roblin te werken. Wij raden U aan om alvorens U de Roblin afzuigkap in werking zet deze handleiding aandachtig te lezen. - Página 31 2) Positioneer de schachtsteun (Afb. 1, ref. 2), gecentreerd op de verticale lijn op 1 à 2 mm van het plafond of van de bovenkant en teken de twee uitboringen van de steun op de wand af. Boor twee gaten in de wand met een boor van Ø...
- Página 32 BEDIENING Bedieningspaneel TOETS FUNCTIES AAN/UIT Motor Schakelt de zuigmotor aan en uit. Op de display verschijnt de snelheid die voordien werd ingesteld. Vermindert de snelheid van de motor: V3 → V2 → V1 Snelheid - Verhoogt de snelheid van de motor: V1 → V2 → V3 Snelheid + Intensieve snelheid Activeert de intensieve snelheid van op elke andere snelheid...
-
Página 33: Gebruiksadvies
GEBRUIKSADVIES • Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat voor het koken in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuigsnelheid voldoende. - Página 34 93/68/EEG inzake de CE markering. Wanneer het symbool van een doorstreepte vuilnisemmer op wielen op een product is bevestigd,betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd en opnieuw gebruikt kunnen worden.
- Página 36 VISTA Murale 900 depuis :Septembre 2009 ( From) 3S_VISTA_M_ 90_V2009-09 Page 1/1 MAJ (UPDATE) :25/08/...
-
Página 37: Electrical Connection
The wires in this mains ELECTRICAL CONNECTION lead are coloured in ELECTRICAL REQUIREMENTS accordance with the Any permanent electrical installation must comply following code: with the latest I.E.E. Regulations and local Electricity Green & Yellow Earth Board regulations. For your own safety this should be Blue Neutral undertaken by a qualified electrician e.g. - Página 38 Composants Componenti Components Componentes Bauelemente Onderdelen...
- Página 39 DESSOUS HOTTE PLAN TRAVAIL...
- Página 44 ACCESSOIRES ACCESSORI ACCESSORIES ACCESORIA ZUBEHÖRE ACCESSOIRES 13MC070 323 x 262 x 8 mm...
- Página 45 Plaque Signalétique de la hotte Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etiqueta de la campana Typeplaatje van de afzuigkap Modèle Model Modell Modello Modelo Model Numéro de série Serial number Seriennummer Numero di serie Numero de serie Serienummer...
- Página 46 Beleuchtung Lighting Eclairage Luci Verlichting...
- Página 48 50800 VILLEDIEU-LES-POËLES - France Tél. 02 33 91 26 50 - Fax 02 33 51 54 79 - e-mail : com.france@roblin.fr For outside France : Tel. +33 (0)2 33 91 26 57 - Fax. : +33 (0)2 33 51 54 79 e-mail : com.export@roblin.fr...
