Extracción y colocación de las tarjetas de expansión
Para extraer una tarjeta:
1.
Siga las instrucciones de "Antes de comenzar" en la página
2.
Extraiga el panel lateral (consulte el apartado "Extracción y colocación del
panel lateral" en la página 36).
3.

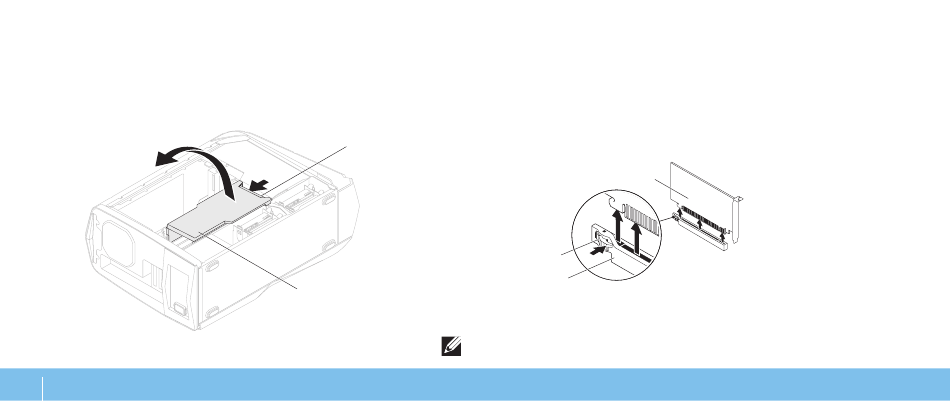

Presione el botón de la cubierta y levántela girándola hacia fuera.
1
Cubierta
2
42
CAPÍtULo 4: inStALACiÓn de CoMPonenteS AdiCionALeS o de RePUeSto
34.
2
1
Botón de la cubierta
4.
Ubique la tarjeta de expansión en la placa base (consulte el apartado "Vista
del interior del equipo" en la página 37).
5.
Desconecte los cables conectados a la tarjeta (si corresponde).
6.
Extraiga el tornillo que fija la tarjeta al chasis.
7.
Extraiga la tarjeta.
Para una tarjeta PCI Express x1, sujete la tarjeta por los extremos
superiores y, a continuación, extráigala de su conector.
Para una tarjeta PCI Express x16, presione la lengüeta de fijación del
conector de la tarjeta al mismo tiempo que sujeta la tarjeta por sus
extremos superiores y, a continuación, sáquela del conector.
2
3
1
Tarjeta PCI Express x16
3
Conector
NOTA: si no va a colocar de nuevo una tarjeta, instale un soporte de relleno
en la abertura de la ranura para tarjetas desocupada.
1
2
Lengüeta de fijación
