Principio de medición
!
Detección de interfases
4
Funcionamiento y diseño del sistema

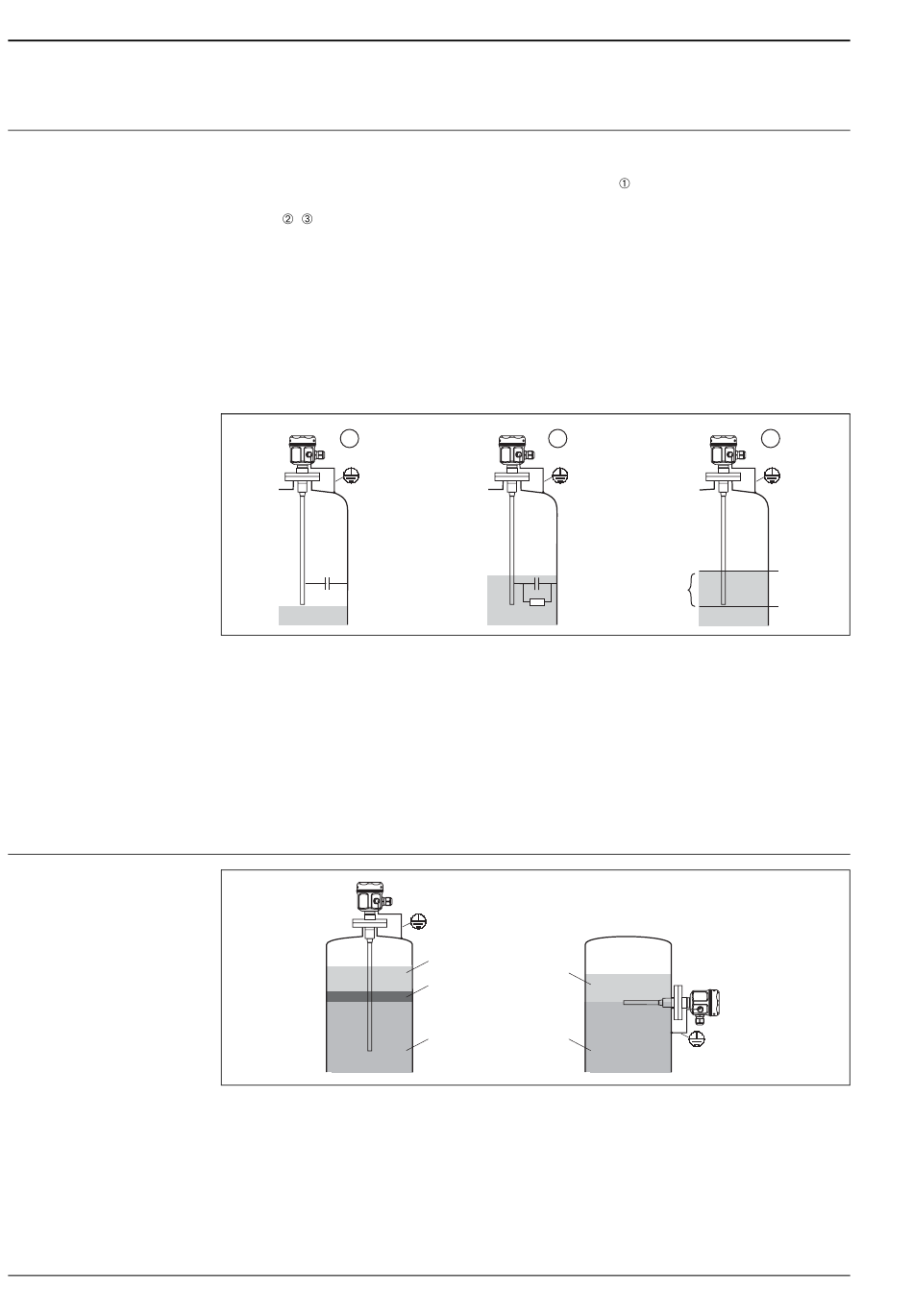

El principio de detección de nivel límite por capacidad se basa en el cambio de la capacidad de un condensador
cuando los líquidos cubren la sonda. La sonda y las paredes del depósito (de material conductivo) forman un
condensador eléctrico. Cuando la sonda se halla en contacto con aire , se mide un cierto valor de capacidad
inicial bajo. Al llenarse el depósito, la capacidad del condensador se incrementa a medida que la sonda se va
cubriendo , .
El detector de nivel conmuta cuando se alcanza el valor de capacidad C
Además, el sistema también impide los efectos de las adherencias o condensaciones del producto cerca de la
conexión a proceso en sondas que presentan un tramo inactivo. Una sonda con compensación activa de
adherencias compensa la influencia debida a las adherencias en la sonda.
¡Nota!
Para depósitos hechos de materiales no conductivos, se emplea como contraelectrodo un tubo de puesta a
tierra.
1
C
A
R: Conductividad del líquido
C: Capacidad del líquido
C : Capacidad inicial (sonda al descubierto)
A
C : Capacidad de conmutación
S
∆C: Cambio de la capacidad
Función
La electrónica de la sonda seleccionada determina el cambio en la capacidad del líquido según la cantidad de
sonda cubierta y permite así la conmutación precisa en el punto (nivel) de conmutación calibrado para ello.
1.) Agua, por ejemplo (la conductividad del producto debe ser ≥ 100 µS/cm)
2.) Emulsión
3.) Aceite, por ejemplo (la resistividad del producto debe ser < 1 µS/cm)
Se garantiza un determinado y definido punto de conmutación incluso si el espesor de la capa de emulsión es
variable.
2
C
R
3.)
3.)
2.)
1.) 1.)
especificado durante la calibración.
S
3
C
S
C
Ä
C
A
L00–FTM5xxxx–-15–-05–xx–xx–-001
L00–FTM5xxxx–-15–-05–xx–xx–-000
