Manual del usario

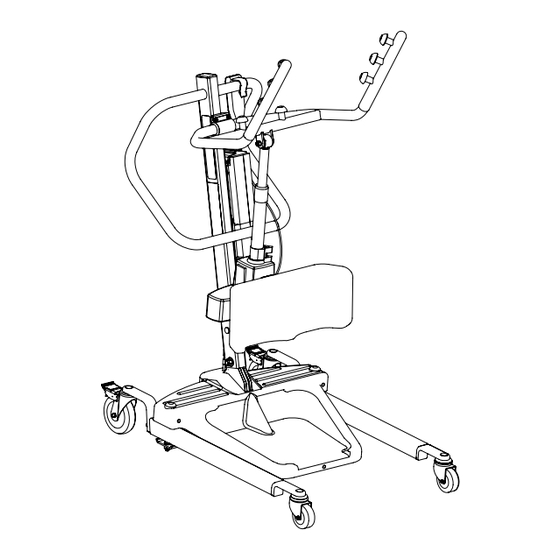

Grúa de bipedestación
RPS350-1E
DISTRIBUIDOR: Este manual DEBE ser entrgado al usuario del producto.
USUARIO: ANTES de usar este producto, lea este manual y consérvelo como
referencia para el futuro.
Para obtener más información sobre los
productos, partes y servicios de Invacare,
visite el sitio www.invacare.es
Publicidad
Tabla de contenido
Manuales relacionados para Invacare RPS350-1E
Resumen de contenidos para Invacare RPS350-1E
- Página 1 DISTRIBUIDOR: Este manual DEBE ser entrgado al usuario del producto. USUARIO: ANTES de usar este producto, lea este manual y consérvelo como referencia para el futuro. Para obtener más información sobre los productos, partes y servicios de Invacare, visite el sitio www.invacare.es...
-
Página 2: Avertencia
ADVERTENCIA SOBRE ACCESORIOS Los productos Invacare están específicamente diseñados y fabricados para usarse con accesorios Invacare. Invacare no ha sometido a prueba los accesorios diseñados por otros fabricantes, por lo que no recomienda usar dichos accesorios con productos Invacare. LEYENDA DE SÍMBOLOS "ATENCIÓN, consulte las instrucciones... -
Página 3: Tabla De Contenido
CONTENIDO CONTENIDO LEYENDA DE SÍMBOLOS .................... 26 NOTAS ESPECIALES ....................29 PARÁMETROS DEL PRODUCTO ................30 Grúa de bipedestación RPS350-1E................................30 SECTION 1—PAUTAS GENERALES ................31 Límite de peso ........................................31 Montaje de la grúa......................................31 Utilización de la eslinga....................................31 Operación de la grúa.......................................32 Elevación del paciente.....................................32... - Página 4 CONTENIDO CONTENIDO SECTION 7—MANTENIMIENTO ................. 44 Lista de comprobación para la inspección de mantenimiento de seguridad................44 Limpieza de la eslinga y la grúa..................................44 Detección de desgaste y daños...................................44 Lubricación de la grúa.....................................45 Ajuste de la base.......................................45 Ajuste de la altura de la rodillera................................45 Reemplazo del pistón eléctrico...................................46 SERVICIO DE ATENCION AL CLIENTE, INFORMACIÓN DE SERVICIO Y GARANTÍA ..
-
Página 5: Notas Especiales
NOTAS ESPECIALES NOTAS ESPECIALES En este manual se utilizan palabras clave que indican prácticas peligrosas o inseguras que podrían provocar lesiones personales o daños a la propiedad. Consulte la siguiente tabla para ver las definiciones de las palabras clave. PALABRA CLAVE SIGNIFICADO Indica una situación inminentemente peligrosa que, de no evitarse, provocará lesiones graves o PELIGRO letales. Indica una situación potencialmente peligrosa que, de no evitarse, podría causar lesiones graves or ADVERTENCIA letales. Indica una situación potencialmente peligrosa que, de no evitarse, puede provocar daños a propiedad PRECAUCIÓN o lesiones leves (o ambos). -
Página 6: Parámetros Del Producto
PARÁMETROS DEL PRODUCTO PARÁMETROS DEL PRODUCTO Grúa de bipedestación RPS350-1E Altura en enganche de eslinga - MÁX.: 167 cm [66 pulgadas] Altura en enganche de eslinga - MIN.: 102 cm [40 pulgadas] Ancho de base ABIERTA: 94 cm [37 pulgadas]... -
Página 7: Section 1-Pautas Generales
SECCIÓN 1—PAUTAS GENERALES SECCIÓN 1—PAUTAS GENERALES ADVERTENCIA SECCIÓN 1 - Las PAUTAS GENERALES contienen información importante para operar y usar este producto de forma segura. Ante de usar el equipo, revise todas las partes por si sufrieron daños durante el envío. Si presentan daños, NO use la unidad. Comuníquese con su distribuidor para obtener mayores instrucciones. La grúa de bipedestación Invacare NO es un dispositivo de transporte. Está diseñada para trasladar un individuo desde una superficie de reposo a otra (por ejemplo desde una cama a una silla de ruedas). NO realice ningún traslado de pacientes sin la aprobación del doctor, profesional de enfermería o asistente médico. Lea completamente las instrucciones en este manual del usuario, observe a un equipo calificado de expertos efectuar los procedimientos de elevación y luego realice todo el procedimiento de elevación varias veces con la supervisión adecuada y un individuo debidamente designado que simule ser un paciente. Las eslingas de transferencia y traslado Invacare están diseñadas específicamente para usarse en conjunto con los grúas de pacientes Invacare. No se deben utilizar eslingas y accesorios diseñados por otros fabricantes como componentes para el sistema de elevación Invacare. Use la eslinga recomendada por el doctor, profesional de enfermería o asistente médico del paciente para la comodidad y seguridad del individuo que va a ser levantado. Si la grúa de bipedestación se usa en el área de una ducha o baño, cerciórese de eliminar toda humedad con un paño tras la utilización. NO guarde la grúa en un área o entornos húmedos. Inspeccione periódicamente todos los componentes del la grúa en busca de señas de corrosión. Reemplace todas las partes que presenten corrosión o daños. -
Página 8: Operación De La Grúa
Operación de la grúa Cerciórese de escuchar un chasquido al instalar la batería en el cargador a fin de confirmar su montaje adecuado, ya que de lo contrario se podrían producir daños o lesiones. Use los asideros para empujar o tirar de la grúa. Elevación del paciente Antes de posicionar las patas de la grúa cerca del paciente, cerciórese de que los pies del individuo estén fuera del trayecto del reposapiés, ya que de lo contrario podrían producirse lesiones. Realice los ajustes de seguridad y comodidad pertinentes antes de mover el paciente. Los brazos del individuo deben estar fuera de las tiras de las eslingas. Antes de levantar a un paciente desde un objeto estacionario (silla de ruedas, silla inodora o cama), elévelo ligeramente desde dicho objeto y compruebe que están correctamente colocados los elementos de la eslinga. Si algún elemento no está colocado correctamente, baje al paciente y corrija el problema, e inténtelo nuevamente y confirme que todo esté en orden. Durante el traslado, con el paciente suspendido en una eslinga conectada al elevador, NO deslice la base por superficies irregulares que podrían desequilibrar la grúa y provocar que se vuelque. SIEMPRE utilice los asideros del mástil para empujar o tirar de la grúa. Invacare recomienda frenar las ruedas traseras UNICAMENTE al colocar o retirar la eslinga (de transferencia o transferencia sentado) al paciente. Invacare NO recomienda frenar las ruedas traseras de la grúa al incorporar a una persona, ya que ello prodría hacer que la grúa vuelque, poniendo en riesgo al paciente y a sus cuidadores. Invacare SIEMPRE recomienda dejar desbloqueadas las ruedas traseras durante las acciones de incorporación para permitir que la grúa se estabilice al por ella misma al elevar al paciente desde una silla, cama o cualquier otro objeto estacionario. Traslado del paciente Antes de efectuar el traslado, compruebe que el producto tenga la capacidad suficiente para soportar el peso del paciente. Antes de colocar al paciente en una silla de ruedas para transportarlo, los frenos de la silla de ruedas DEBEN estar activados. Tareas de mantenimiento Se le debe dar mantenimiento regular a la grúa y los accesorios para garantizar un funcionamiento adecuado. Después de los primeros 12 meses de operación, revise todos los puntos de giro y sujetadores en busca de desgaste. Si hay partes metálicas deterioradas, reemplácelas INMEDIATAMENTE. Posteriormente, realice esta inspección cada seis meses. NO apriete excesivamente los anclaies de montaje, ya que ello dañará los anclajes. Las ruedas y los pernos de eje deben inspeccionarse cada seis meses para comprobar que estén apretados y que no presenten desgaste. -
Página 9: Section 2-Montaje
DETALLE “A” para desbloquear bloquear ADVERTENCIA Utilice sólo partes Invacare para el montaje de esta grúa. Las patas de la base, el mástil, brazo, conjunto de la bomba y barra giratoria se han fabricado según especificaciones que garantizan Palanca de la alineación correcta de todas las partes para... -
Página 10: Instalación Del Cargador De Pared De Las Baterías
SECCIÓN 2—MONTAJE Instalación del cargador de pared de las baterías NOTA: Para este procedimiento, consulte la FIGURA 2.3. Coloque en el muro el de pared de la batería en la posición deseada. Marque la posición del orificio intermedio con un lápiz. Soporte de montaje Mida 6½ pulgadas (16,5 cm) hacia abajo desde la marca del lápiz y taladre un orificio de montaje. Instale el tornillo de montaje inferior hasta que quede una distancia aproximada de 1/8 de pulgada (0,32 cm) entre la Tornillos de cabeza del tornillo y el muro. montaje Coloque el cargador de pared de las baterías en el tornillo de montaje inferior. Taladre los otros dos orificios de montaje. Inserte los tornillos de montaje en el cargador de pared de las baterías y en el muro. Apriételos firmemente. Tornillo de montaje INFERIOR PRECAUCIÓN Cerciórese de escuchar un chasquido al instalar la batería en el cargador a fin de confirmar su FIGURA 2.3 Instalación del cargador de pared de las baterías montaje adecuado, ya que de lo contrario se... -
Página 11: Section 3-Operación
SECCIÓN 3—OPERACIÓN SECCIÓN 3—OPERACIÓN ADVERTENCIA NO intente trasladar a un paciente sin la aprobación del doctor, profesional de enfermería o asistente médico. Lea completamente las instrucciones en este manual del propietario, observe a un equipo calificado de expertos efectuar los procedimientos de elevación y luego realice todo el procedimiento de levantado varias veces con la supervisión adecuada y un individuo debidamente designado que simule ser un paciente. -
Página 12: Activación De Desconexión Mecánica De Emergencia
NOTA: Utilice primero la desconexión de emergencia primaria antes de la secundaria, ya que ésta debe utilizarse únicamente si el procedimiento primario no funciona o es inaccesible. NOTA: La grúa DEBE tener una carga para que funcione la desconexión mecánica. Para activar la desconexión de emergencia secundaria, suba la Pieza de emergencia ROJA pieza ROJA del pistón y simultáneamente baje el brazo. Recarga de la batería NOTA: Para este procedimiento, consulte el FIGURA 3.4. NOTA: Invacare recomienda cargar diariamente la batería para prolongar su vida útil. NOTA: Cuando la batería tenga una baja carga se escuchará una alarma sonora. SUBA la manija situada en la parte posterior de la batería. Levante la batería hasta retirarla de la caja de control. FIGURA 3.3 Desconexión de emergencia secundaria PRECAUCIÓN Cerciórese de escuchar un chasquido al instalar Batería la batería en el cargador, ya que de lo contrario se podrían producir daños o lesiones. -
Página 13: Section 4-Elevación Del Paciente
SIEMPRE mantenga las manos y dedos lejos de las piezas móviles para evitar lesiones. Las eslingas marca Invacare están diseñadas para usarse con grúas de pacientes Invacare. Para la seguridad del paciente, NO utilice conjuntamente eslingas y grúas de fabricantes diferentes. -
Página 14: Elevación Del Paciente
Invacare no recomienda bloquear las ruedas traseras de la grúa para elevar y trasladar a una persona, ya que ello podría volcar la grúa poniendo en riesgo al paciente y a sus cuidadores. Invacare recomienda dejar desbloqueadas las ruedas traseras durante las acciones de elevación y traslado para... -
Página 15: Movimiento Del Paciente
SECCIÓN 4—ELEVACIÓN DEL PACIENTE ADVERTENCIA Si va a trasladar a un paciente desde una silla de ruedas, los seguros de las ruedas de la silla DEBEN estar activados antes de colocar al paciente en dicho dispositivo, ya que de lo contrario se pueden producir lesiones. -
Página 16: Section 5-Traslado Del Paciente
Invacare. La utilización de otras eslingas podría producir daños o lesiones. Invacare no recomienda bloquear las ruedas traseras de la grúa al elevar y trasladar a una persona, ya que ello podría hacer que la grúa se vuelque poniendo en riesgo al paciente y los asistentes. -
Página 17: Traslado A Una Silla Inodora
SECCIÓN 5—TRASLADO DEL PACIENTE Traslado a una silla inodora DETALLE “A” ADVERTENCIA Invacare recomienda bloquear las ruedas giratorias traseras únicamente mientras se coloca o se retira la eslinga del paciente. NOTA: Para este procedimiento, consulte la FIGURA 5.1. Levante al paciente desde el costado de la cama. Pulse el botón ASCENDENTE en el mando para levantar al paciente lo suficiente como para quedar por encima de los brazos de la silla inodora. La grúa es capaz de soportar el peso del paciente. Guíe al paciente hacia la silla inodora. Ello puede requerir la colaboración de dos asistentes. DETALLE “B”... -
Página 18: Traslado A Una Silla De Ruedas
FIGURA 5.2 Traslado a una silla de ruedas NOTA: Los brazos de la grúa permanecerán en una posición fija hasta que se pulse el botón DESCENDENTE en el mando. Coloque al paciente lo más centrado posible en la cama. NOTA: Si va a trasladar al paciente desde una superficie que sea más baja que la cama, levántelo por sobre la superficie de la cama. Debe elevar al paciente sólo lo necesario para que no toque la cama y que su peso sea sostenido totalmente por la grúa. Pulse el botón DESCENDENTE para bajar al paciente hasta la cama. ADVERTENCIA Invacare recomienda bloquear las ruedas giratorias traseras SÓLO al colocar o retirar la eslinga del paciente. Bloquee las ruedas giratorias traseras de la grúa. Desconecte la eslinga en todos los puntos de conexión de la grúa. Indique al paciente que levante sus pies del reposapiés. Ayúdelo si fuera necesario. Retire la eslinga de transferencia o traslado del paciente. FIGURA 5.3 Traslado a una cama Desbloquee las ruedas giratorias traseras y retire la grúa ... -
Página 19: Section 6-Solución De Problemas
Los brazos de la grúa no descienden desde la Los brazos de la grúa Baje a mano levemente los brazos de la posicíon más alta. requieren una carga mínima de grúa. peso para bajar desde la posicíon más alta. NOTA: Si no soluciona los problemas con los métodos sugeridos, comuníquese con su distribuidor o Invacare. No. de parte 1078985 Grúa de bipedestación... -
Página 20: Sección 7-Mantenimiento
REVISE TODAS LAS CONEXIONES DE LA ESLINGA cada vez que se use para garantizar una correcta colocación y seguridad del paciente. Revise si hay desgaste en el material de la eslinga. Revise si hay desgaste en las correas. NOTA: Siga los procedimientos de mantenimiento descritos en este manual para mantener la grúa en óptimas condiciones. La grúa Invacare está diseñado para brindar máxima seguridad, eficacia y servicio satisfactorio con un cuidado y mantenimiento mínimos. Si bien todas las partes de la grúa Invacare están fabricadas de acero de la mejor calidad, se producirá desgaste por el contacto de metal contra metal tras un uso considerable. No es necesario realizar ajustes o mantenimiento a las ruedas, aparte de la limpieza, lubricación y revisar que los tornillos ... -
Página 21: Lubricación De La Grúa
SECCIÓN 7—MANTENIMIENTO Lubricación de la grúa Escuadra Barras de acoplamiento La grúa Invacare está diseñada para necesitar un mínimo de mantenimiento. Sin embargo, la unidad debe inspeccionarse y lubricarse cada seis meses para garantizar un funcionamiento seguro y confiable. Mantenga las eslingas limpias y en buen estado. Debe indicar a su distribuidor cualquier defecto que detecte tan pronto como sea posible. Las ruedas DEBEN girar y rodar suavemente. Se puede aplicar grasa liviana (lubricante de automóvil impermeable) una vez al año a los cojinetes de las ruedas. Aplique de forma más frecuente si las ruedas están Barra de expuestas a condiciones extremas de humedad. acoplamiento Ajuste de la base NOTA: Para este procedimiento, consulte la FIGURA 7.1. Revise la simetría de las patas cuando estén en la posición CERRADA. Coloque una escuadra en el interior de las patas y la base para determinar una alineación de 90°. FIGURA 7.1 Ajuste de la base Ajuste las barras de acoplamiento hasta lograr una ... -
Página 22: Reemplazo Del Pistón Eléctrico
SECCIÓN 7—MANTENIMIENTO Reemplazo del pistón eléctrico NOTA: Para este procedimiento, consulte la FIGURA 7.3. Retire el perno inferior, arandela y perno de tope que sujetan el pistón eléctrico al soporte de montaje del mástil. Apoye el brazo de la grúa en su hombro y retire la tuerca superior, perno, soporte y buje del soporte de montaje del brazo de la grúa. Retire el pistón eléctrico. Invierta los PASOS 1 al 3 para instalar el nuevo pistón eléctrico. ADVERTENCIA NO apriete excesivamente los anclajes de montaje, ya que ello dañará los soportes de montaje. Soporte Perno Arandela Perno Arandela Buje Perno Perno Arandela Arandela Buje FIGURA 7.3 Reemplazo del pistón eléctrico Grúa de bipedestación No. -
Página 23: Servicio De Atencion Al Cliente, Información De Servicio Y Garantía
Tel: (44) (0) 1656 664 321 Fax: (44) (0) 1656 667 532 www.invacare.co.uk, UK@invacare.com Ireland Invacare Ireland Ltd, Unit 5 Seatown Business Campus, Seatown Road, Swords, County Dublin - Ireland Tel: (353) 1 810 7084 Fax: (353) 1 810 7085 www.invacare.co.uk, ireland@invacare.com France Invacare France Opération, Route de Saint Roch, 37230 Fondettes... -
Página 24: Nota
NOTA NOTA Grúa de bipedestación No. de parte 1078985...
