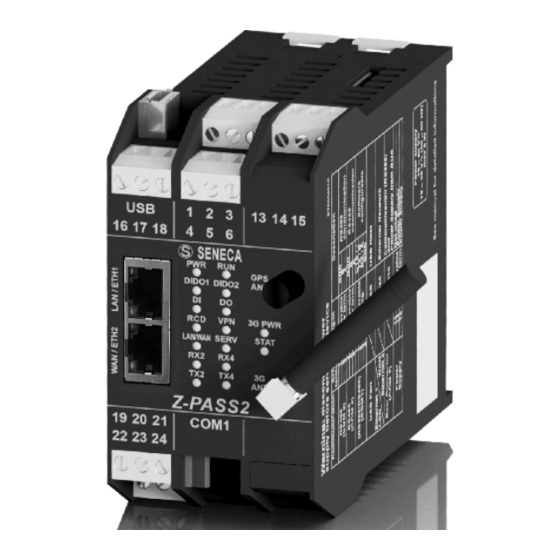

MANUAL DE INSTALACIÓN
Z-PASS2
Z-PASS2-S
- IO
- IO
Gateway Industrial con soporte VPN,
RTU IEC61131 con soporte VPN,
Serial Device Server, Router 3G+ / 4G,
IDE Straton, Router 3G+ / 4G,
GPS y E / S integradas
GPS y E / S integradas
ES
ES
PASS2
PASS2-S
SENECA s.r.l.
Via Austria, 26 – 35127 – PADOVA – ITALY
Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287
Para los manuales y los software de configuración, visitar el sito:
www.seneca.it/products/z-pass2 o www.seneca.it/products/z-pass2-s
Este documento es propiedad de SENECA srl. La duplicación y reproducción está prohibida salvo autorización.
El contenido de esta documentación se refiere a los productos y tecnologías que se describen.
Esta información puede ser modificada o ampliada, por exigencias técnicas y/o comerciales.
MI004544-S
LA VERSIÓN ORIGINAL ESTÁ EN LENGUA ITALIANA
ESPAÑOL - 1/8
Publicidad
Tabla de contenido
Manuales relacionados para Seneca Z-PASS2-IO
Resumen de contenidos para Seneca Z-PASS2-IO
- Página 1 Para los manuales y los software de configuración, visitar el sito: www.seneca.it/products/z-pass2 o www.seneca.it/products/z-pass2-s Este documento es propiedad de SENECA srl. La duplicación y reproducción está prohibida salvo autorización. El contenido de esta documentación se refiere a los productos y tecnologías que se describen.
-
Página 2: Esquema Del Módulo
ESQUEMA DEL MÓDULO 52.5 mm 100 mm 2021 2324 1 2 3 13 14 15 16 17 18 4 5 6 SENECA DIDO1 DIDO2 3G PWR LAN/WAN SERV STAT Z-PASS2 COM1 Dimensiones (L×H×P) 52.5 x 100 x 111 mm Contenedor / Peso... -
Página 3: Especificaciones Técnicas
1 conector USB,1 conector SMA para antena GPS, 1 SMA para antena 3G+ o 4G y 2 conectores Ethernet RJ45. Cableado facilitado de la alimentación y de la línea serial mediante el bus Seneca que se puede montar en el carril omega IEC EN 60715. MI004544-S... - Página 4 GNSS: 30 Channels: 16 GPS channels and 14 GLONASS channels Accuracy: <1.5m CEP-50 @Open Sky 4G/LTE Model (Europe, Africa, Middle East, Korea, Thailand, India) Contact Seneca for others Countries GSM/GPRS/EDGE Dual-band: 1800/900 MHz MÓDEM 4G UMTS/HSPA+ Tri-Band: WCDMA 2100/850/900 MHz...
-
Página 5: Advertencias Preliminares
El módulo debe ser utilizado exclusivamente por técnicos cualificados en el sector de las instalaciones eléctricas. La documentación específica está disponible en el sitio: www.seneca.it/products/z-pass2 o www.seneca.it/products/z-pass2-s La reparación del módulo o la sustitución de componentes dañados deben ser realizadas por el fabricante. -
Página 6: Uso Del Accesorio Z-Pc-Dinal
USO DEL ACCESORIO Z-PC-DINAL Asegúrese de que el módulo esté colocado correctamente en el conector IDC10 del bus Z-PC-DINAL2-52.5. En la figura se reproduce el significado de los varios pin del conector IDC10 posterior en caso en que se desee suministrar las señales directamente a través de este conector. Las Fig. -
Página 7: Conexiones Eléctricas Y Puertos De Z-Pass2
CONEXIONES ELÉCTRICAS Y PUERTOS DE Z-PASS2 ENTRADAS DIGITALES (RCD - Remote Connection Disable, DI, DIDO1 y DIDO2) Tens. Vout+ 12V 20mA El Dispositivo cuenta de: - 1 Entrada digital (RCD) fija para deshabilitar la conexión remota, 19 DIDO1 16 +12V 20 DIDO2 17 RCD - 1 Entrada digital configurable (DI),... -
Página 8: Códigos De Pedido
CABLE PARA RS232/485 El cable de comunicación extraíble de 4 polos para la comunicación serial RS232 o RS485 puede comprarse solicitando el código Seneca CS-DB9M-MEF-PH. CABLE RS232/ RS485 RS232 RS485 La longitud máxima del cable no debe ser superior a conector los 3 metros.
