MANUAL DE INSTALACIÓN

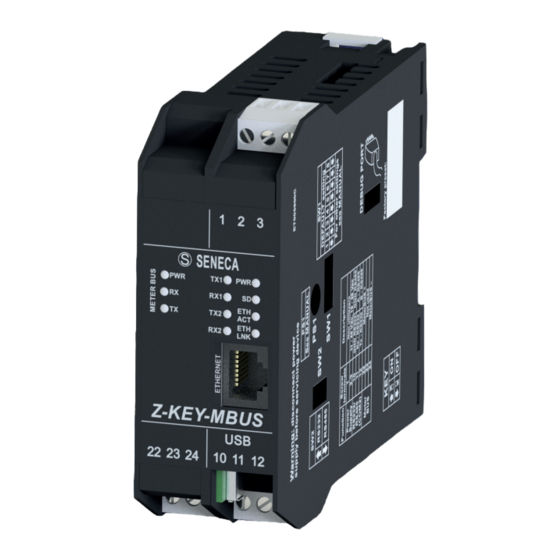

Z-KEY-MBUS
MeterBUS to Serial / Ethernet MODBUS gateway
S
Este documento es propiedad de SENECA srl. Queda prohibida su reproducción y duplicación sin autorización.
El contenido de esta documentación corresponde a los productos y tecnologías descritas. Esta información
puede ser modificada o ampliada, por exigencias técnicas y/o comerciales.
MI005230-S
ESPAÑOL
- 1/8
INSTRUCCIONES TRADUCIDAS AL ESPAÑOL

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Seneca Z-KEY-MBUS

  • Página 1 Z-KEY-MBUS MeterBUS to Serial / Ethernet MODBUS gateway Este documento es propiedad de SENECA srl. Queda prohibida su reproducción y duplicación sin autorización. El contenido de esta documentación corresponde a los productos y tecnologías descritas. Esta información puede ser modificada o ampliada, por exigencias técnicas y/o comerciales.
  • Página 2: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS EN61000-6-4 Emisión electromagnética, en entorno industrial. NORMAS EN61000-6-2 Inmunidad electromagnética, en entorno industrial. EN61010-1 Seguridad. IDC10 RJ45 USB IDC10 RJ45 USB IDC10 RJ45 USB RS485 RS485 RS485 1500 VA 1500 VA 1500 VA AISLAMIENTO MeterBUS MeterBUS MeterBUS RS232 RS232 RS232 POWER SUPPLY...
  • Página 3: Advertencias Preliminares

    El módulo solo puede ser utilizado por técnicos cualificados en el campo de las instalaciones eléctricas. La documentación específica está disponible en el sitio www.seneca.it/prodotti/z-key-mbus. La reparación del módulo o la sustitución de componentes dañados deben ser realizadas por el fabricante.
  • Página 4: Uso Del Accesorio Z-Pc-Dinal

    Para fijar el módulo al carril OMEGA, apretar los dos I D 2 I D 3 I D 4 ganchos ubicados a los lados del conector posterior IDC10 Z-KEY-MBUS como se muestra en la fig. 1a. micro 22 23 24 10 11 12 Fig.
  • Página 5: Conexiones Eléctricas

    Para la conexión es posible usar un cable telefónico blindado de dos alambres o un par trenzado sin blindaje siguiendo las indicaciones de la tabla. Si se utiliza un cable blindado, debe conectarse a tierra solo desde el lado del Z-KEY-MBUS. - 5/8...
  • Página 6: Esquema Del Módulo

    DIP SW1. Encender el módulo Z-KEY-MUS y luego esperar 10 segundos. Apagar el módulo Z-KEY-MBUS y configurar en OFF los ocho conmutadores DIP SW1. Este procedimiento vuelve a la IP predeterminada: 192.168.90.101 y restablece las credenciales de acceso al Webserver/FTP server a usuario: admin y contraseña: admin.
  • Página 7: Indicaciones De Los Leds En El Panel Frontal

    INDICACIONES DE LOS LEDs EN EL PANEL FRONTAL Estado Significado de los LEDs TX1 (Rojo) Parpadeo Transmisión de datos en puerto COM1 RS485 RX1 (Rojo) Parpadeo Recepción de datos en puerto COM1 RS485 TX2 (Rojo) Parpadeo Transmisión de datos en puerto COM2 RS485 o RS232 RX2 (Rojo) Parpadeo Recepción de datos en puerto COM2 RS485 o RS232...
  • Página 8: Introducción De La Tarjeta Sd

    SENECA I D 2 I D 3 I D 4 El módulo cuenta con una toma microUSB I en el lado inferior. Z-KEY-MBUS La figura muestra dónde se debe introducir el conector micro-USB. 19 20 21 micro 22 23 24 10 11 12 Para más información consultar el MANUAL DEL USUARIO.
