Datos dimensionales

Figure 1, p. 12 ilustra los libramientos mínimos de
operación y servicio para la instalación de una sola unidad
o de unidades múltiples. Estos libramientos son las
distancias mínimas necesarias para asegurar la capacidad
catalogada de la unidad, la adecuación de servicio, y una
eficiencia óptima de operación.
Si los libramientos resultan inferiores a los valores
recomendados, podría resultan en sub-alimentación del
serpentín, "corto circuito" de los flujops de aire de alivio
y del economizador, o la recirculación de aire caliente del
condensador.

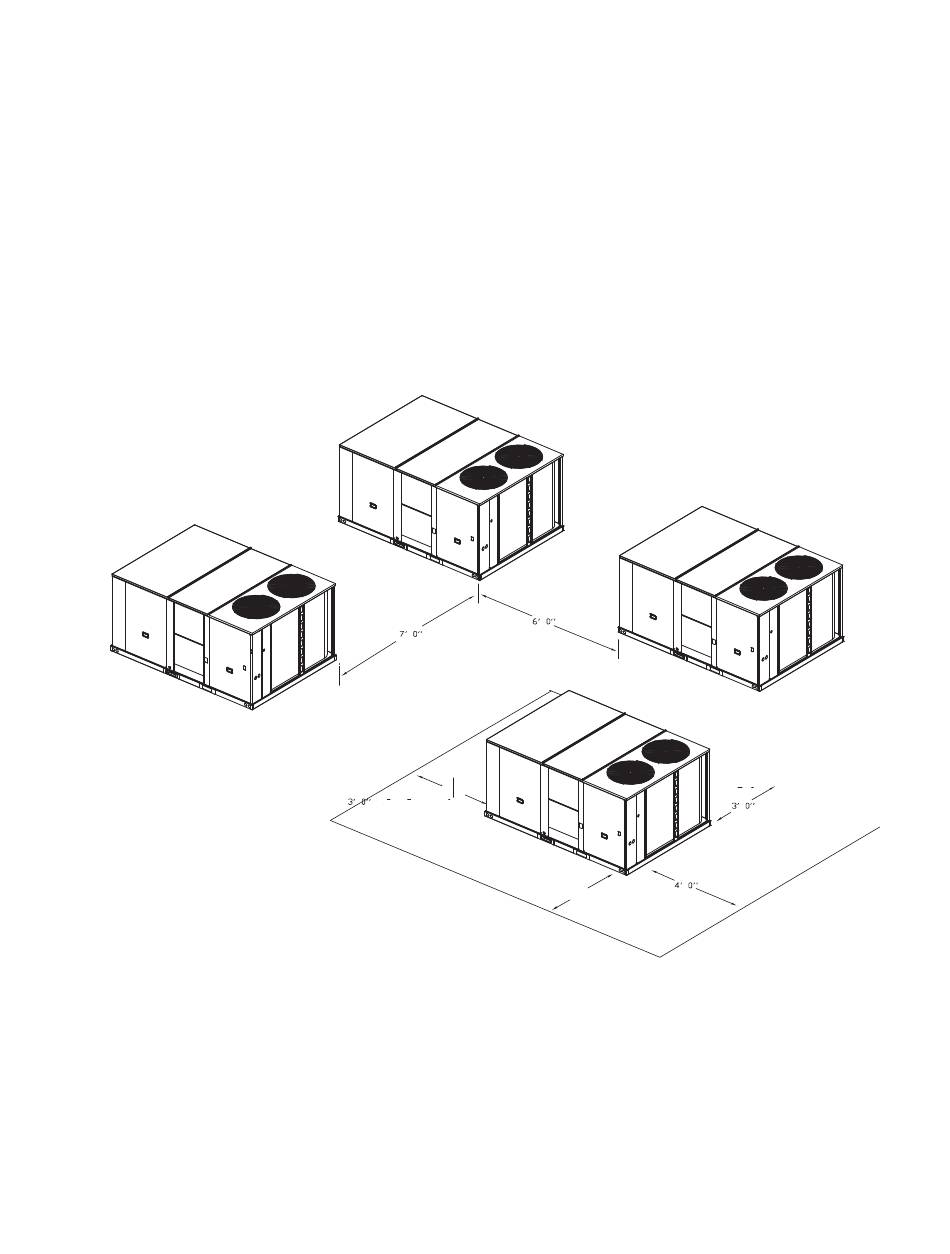

Figura 1. Libramientos típicos de instalación para aplicaciones de una sola unidad o de unidades múltiples
UNO AL LADO DEL OTRO
NOTA 2
NOTAS:
1. PARA UNIDAD DESCARGA HORIZONTAL,
ESTA MEDIDA SE REDUCE A 1' 6" PARA
MINIMIZAR LAS EXTENSIONES DE DUCTERIA.
2. AL EQUIPARSE CON ECONOMIZADOR O
COMPUERTA DE ALIVIO BAROMETRICO, EL
LIBRAMIENTO DEBE MEDIRSE DESDE LA
CAMPANA PROTUBERANTE, EN LUGAR DE
DESDE LA BASE.
3. LIBRAMIENTO ES IGUAL SI CUALQUIER
UNIDAD SE GIRA 180º.
4. LIBRAMIENTO ADICIONAL REQUERIDO
CUANDO SE INSTALA COMPUERTA
BAROMETRICA O ECONOMIZADOR.
RT-SVX50DEM
SIN ECONOM.
5' 8" CON ECONOM.
UNA SOLA UNIDAD
EXTREMO A EXTREMO
NOTA 2-3
NOTA 1
5' 0"
