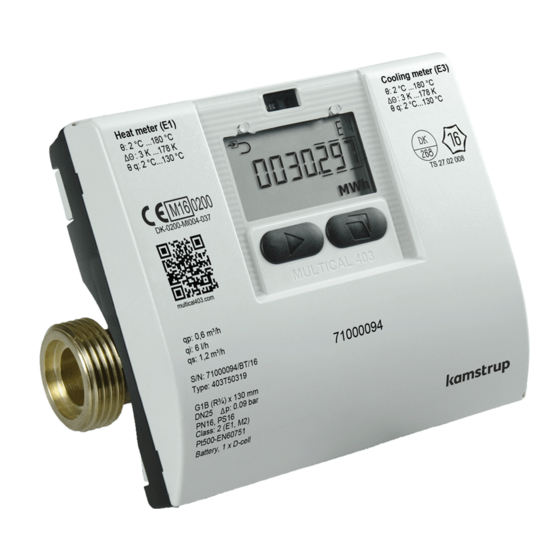

- Página 1 Manual de instalación y uso MULTICAL® 403 Kamstrup España · Núñez de Balboa, 29 · E-28001 Madrid · T: 91 435 9034 · info@kamstrup.es · kamstrup.com...
-
Página 2: Información
MULTICAL® 403-W - Pt500 MULTICAL® 403-T - Pt500 MULTICAL® 403-V - Pt100 Pilas Kamstrup type 403-0000-0000-200 (1 x D-cell) Kamstrup type 403-0000-0000-100 (2 x AA-cell) Tarjetas de comunicación Para una visión general de las tarjetas disponibles referirse a la sección 9, página 18. -
Página 3: Tabla De Contenido
9.5 Datos + salidas de pulsos, tipo HC-003-11 9.6 M-Bus + entradas de pulsos, tipo HC-003-20 9.7 M-Bus + salidas de pulsos, tipo HC-003-21 9.8 Wireless M-Bus + entrada de pulsos, tipo HC-003-30 10 Programación a través de los botones frontales Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 4: Información General
MULTICAL® 403 1 Información general Lea atentamente este manual antes de instalar el contador de energía. Una instalación incorrecta dejará sin efecto las obligaciones de garantía de Kamstrup. Recuerde que deben cumplirse las siguientes condiciones de instalación: - Presión Nominal ULTRAFLOW®: PN16/PN25, vea marcado. -
Página 5: Montaje De Sondas De Temperatura
También pueden montarse en instalaciones con piezas en T estándar. Kamstrup A/S puede suministrar racores de latón R½ y R¾ donde montar las sondas directas cortas. La sonda directa corta puede montarse, a su vez, directamente en caudalímetros seleccionados de Kamstrup A/S. -
Página 6: Sondas Con Portasondas (Pl)
“anti-endurecimiento”. Empuje el manguito de plástico del cable de la sonda dentro del portasondas y asegure el cable con el tornillo de cierre M4 adjunto. Apriete el tornillo solo a mano. Selle los portasondas con juntas y alambre. Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 7: Correlación De Sondas De Temperatura Con Caudalímetro
La siguiente tabla muestra qué tipo de sonda usar con cada caudalímetro. Caudalímetro Sonda de temperatura Puede ser montada en No puede ser montada en caudalímetro. caudalímetro. DS 27.5 DS 38 Indirecta Ø5.8 mm 0.6-1.5 G¾B 0.6-1.5 3.5-6 G5/4B Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 8: Montaje Del Caudalímetro
. La dirección del flujo se indica con una flecha marcada en el caudalímetro. 3.1 Montaje de racores y sondas directas en el caudalímetro del MULTICAL® 403 Las sondas directas de Kamstrup sólo pueden usarse en instalaciones PN16. El tapón ciego que se suministra desde fábrica con el... -
Página 9: Ubicación De Caudalímetro
1,5 bar a caudal nominal (q ) y 2,5 bar a caudal máximo (q ). Esto aplica a temperaturas de hasta aprox. 80°C. El caudalímetro no debe estar sometido a presiones inferiores a la presión ambiental (vacío). Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 10: Instalación Del Caudalímetro Multical® 403
3.3 Instalación del caudalímetro MULTICAL® 403 90° 90° 90° 90° El caudalímetro puede montarse en horizontal, vertical o en ángulo. 90° 90° El caudalímetro debe montarse a 0º y puede ser girado hasta 90º hacia abajo. Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 11: Ejemplos De Instalación
Caudal desde la derecha Caudalímetros embridados: Caudal desde la izquierda Caudal desde la derecha 3.5 Humedad y condensación Si hay riesgo de condensación, p.ej. en sistemas de refrigeración, debe usarse el MULTICAL® 403 tipo 403-T, especialmente protegido contra condensación. Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 12: Montaje Del Integrador
Nota: En los modelos de q 3,5 y superiores es posible desmontar el soporte del caudalímetro y usarlo como soporte de pared.. Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 13: Posición Del Integrador
MULTICAL® 403 4.3 Posición del integrador Si el caudalímetro se instala en un ambiente húmedo o con riesgo de condensación, el integrador deberá montarse en un plano superior al caudalímetro. Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 14: Códigos De Información "Info
V1 sentido de caudal incorrecto V1> q durante más de una hora Entrada de pulsos A, fuga en el sistema Entrada de pulsos A, alarma externa Pulso entrada B, fuga en el sistema Pulso entrada B, alarma externa Example: Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 15: Fuente De Alimentación
La pila no puede ni debe ser recargada o cortocircuitada. Las pilas usadas deben ser depositadas en un centro autorizado para su destrucción, como por ejemplo en Kamstrup A/S. Más información disponible en la documentación sobre manipulación y eliminación de pilas de Litio (5510-408). -
Página 16: Conexión A Red
Cable de alimentación Fusible Máx. 2 x 0.75 mm 230 VAC (accesorio de Kamstrup A/S) Ésta tarjeta se utiliza para la conexión directa a 2 x 1.0 mm 10 A la red eléctrica. Nota: La alimentación externa debe En relación con otros tipos de instalación o... -
Página 17: Comprobación Del Funcionamiento
Vea la posición de los terminales en el dibujo a continuación. Terminal Nº. Medición estándar de calefacción y refrigeración t1 5-6 Sonda en la tubería de impulsión (rojo) t2 7-8 Sonda en la tubería de retorno (azul) Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 18: Tarjetas De Comunicación
32 ms. o 100 ms. Una vez en instalación se puede modificar la duración del pulso usando un PC con el programa METERTOOL HCW junto con un cable óptico. El equipo emite 1 pulso siempre que aumenta la última unidad de pantalla, tanto de energía como de volumen. Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 19: Datos + Entradas De Pulsos, Tipo Hc-003
Las tarjetas M-Bus soportan direcciones primarias, secundarias y secundarias ampliadas. Se conectan a un M-Bus Master a través de los terminales 24-25 usando un cable 2-hilos trenzado. La polaridad es indiferente. La tarjeta se alimenta a través del M-Bus Master. Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 20: M-Bus + Salidas De Pulsos, Tipo Hc-003
La tarjeta Wireless M-Bus debe conectarse a una antena interna o externa. Cuando se instale la antena externa asegúrese que el cable de antena no se engancha o daña cuando se cierra la tapa del integrador. Kamstrup A/S • 55121742_A4_ES_11.2017... -
Página 21: Programación A Través De Los Botones Frontales
*** Sólo se puede cambiar el q en los contadores configurados como tipo 6 (CALOR y FRIO). Si se intenta acceder a este menú en contadores configurados con otros códigos de país se mostrará el mensaje “OFF”. Kamstrup A/S • 55121742_A4_ES_11.2017... - Página 22 MULTICAL® 403 Kamstrup A/S • 55121742_A4_ES_11.2017...
-
Página 23: Registros De Pantalla
Los registros de este ejemplo están basados en la configuración de pantalla DDD-code 210. En Kamstrup.es usted podrá encontrar diferentes guías interactivas basadas en otros DDD-codes. - Página 24 Manual de uso MULTICAL® 403 Kamstrup España · Núñez de Balboa, 29 · E-28001 Madrid · T: 91 435 9034 · info@kamstrup.es · kamstrup.com...
