3.5 Connecteurs de la source d'alimentation

FR

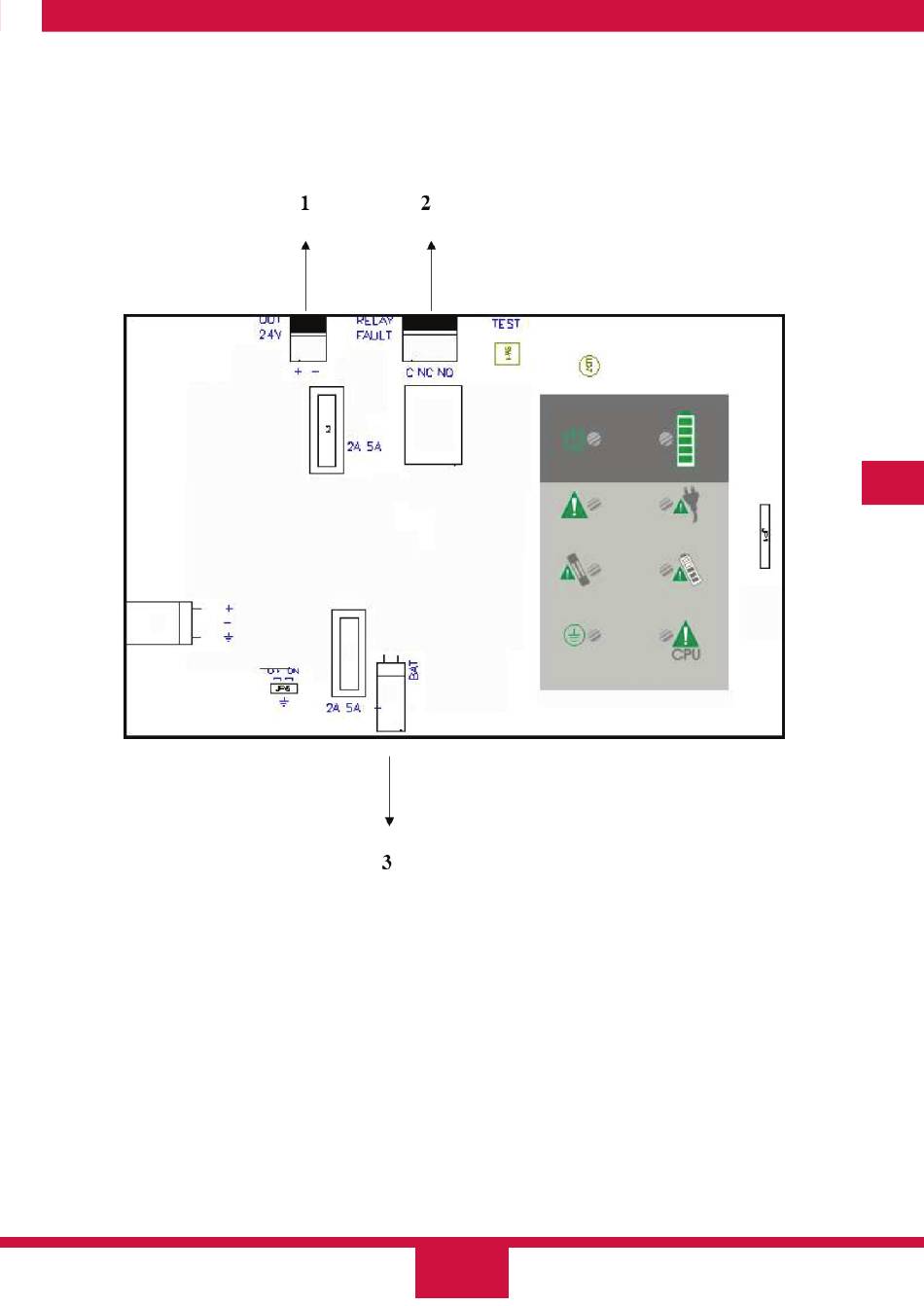

La partie supérieure de la carte de commande de la source d'alimentation est pourvue
de 2 connecteurs.
Le connecteur (1) est utilisé pour le raccordement des 24 V. Il est recommandé d'utiliser
un câble dont la section est comprise entre 0,75 mm et 2,5 mm . Le connecteur (2) est
2 2
utilisé pour le raccordement du relais de panne.
Le connecteur (3), destiné au raccordement du câble de la batterie (fourni avec
l'appareil), se trouve quant à lui en bas de la carte de commande.
