Festo SFAB Manual De Instrucciones

SFAB
Sensor de caudal
Instrucciones | Utilización
8110112
2019­04c
[8110115]
Traducción del manual original
1 Sobre este documento
1.1 Documentos aplicables
Todos los documentos disponibles sobre el producto è www.festo.com/pk.
2 Seguridad
2.1 Instrucciones generales de seguridad
– Utilizar el producto únicamente en su estado original, sin efectuar modifica­
ciones no autorizadas.
– Utilizar el producto únicamente en perfectas condiciones técnicas.
– Tener en cuenta las identificaciones que se encuentran en el producto.
– El agua de condensación, la neblina de aceite, las sustancias extrañas y de­
más sustancias contaminantes en el aire comprimido pueden dañar el pro­
ducto. Utilizar solamente fluidos que cumplan las especificaciones è Especi­
ficaciones técnicas.
– Respetar los valores límite indicados.
– Tener en cuenta las condiciones ambientales en el lugar de utilización.
– El producto es adecuado exclusivamente para uso industrial. En zonas resi­
denciales puede ser necesario tomar medidas de supresión de interferencias.
Devolución a Festo
Debido a las sustancias peligrosas, se puede poner en peligro la salud y la seguri­
dad de las personas y pueden producirse daños medioambientales. Para evitar
riesgos, el producto solo debe devolverse a Festo tras requerimiento expreso de
Festo.
– contactar con el representante local de Festo.
– Rellenar la declaración de contaminación y colocarla en el exterior del emba­
laje.
– Deben respetarse todas las disposiciones legales respecto al manejo de sus­
tancias peligrosas y el transporte de mercancías peligrosas.
2.2 Uso previsto
El SFAB está diseñado para supervisar las variaciones de caudal y de consumo de
aire de los medios gaseosos en los sistemas de conductos o dispositivos termina­
les de la industria.
2.3 Cualificación del personal técnico
– El montaje, la puesta a punto, el mantenimiento y el desmontaje solo deben
ser realizados por personal técnico cualificado.
3 Información adicional
– Accesorios è www.festo.com/catalogue.
– Piezas de repuesto è www.festo.com/spareparts.
4 Servicio de postventa
Ante cualquier problema técnico, póngase en contacto con el representante regio­
nal de Festo è www.festo.com.
5
5.1
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Alemania
+49 711 347­0
www.festo.com
8110112

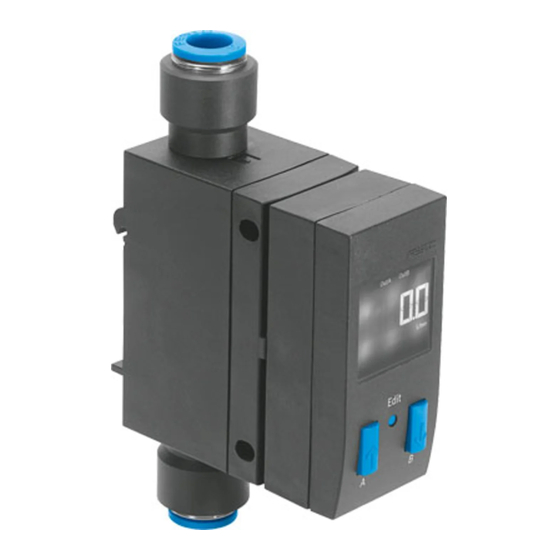

1 Conexión de aire comprimido 1
2 Pantalla
3 Tecla B
4 Botón EDIT
5 Tecla A
Fig. 1 SFAB
6
6.1
El SFAB utiliza un método de medición térmica. Se calcula la cantidad de calor
que es extraída, de una superficie calentada del sensor, por el medio que fluye a
través de él. Mediante la cantidad de calor extraída se calcula el caudal o el con­
sumo de aire acumulado, mostrándose en el display. La conexión con sistemas de
nivel superior se realiza por medio de 2 salidas binarias (OutA/OutB) y una salida
analógica. Se pueden definir puntos de conmutación para ambas salidas binarias.
Para medir el caudal, es posible emplear puntos de conmutación en ambas sali­
das binarias, mientras que para la medición del consumo de aire acumulado se
utiliza un pulso de consumo en la salida A (OutA). Es posible combinar la medi­
ción del consumo de aire acumulado (OutA) con la medición del caudal (OutB). El
valor del caudal se emite a través de la salida analógica.
7
7.1
Fig. 2 Montaje en el perfil DIN
1. Mantener la distancia lateral x = 10 mm con respecto a las superficies pues­
tas a tierra.
2. Enganchar el SFAB en el perfil DIN.
3. Presionar el SFAB en la sentido de la flecha.
Ä El SFAB queda encajado.
Descripción del producto
Estructura del producto
Función y aplicación
Principio de funcionamiento
Montaje
Perfil DIN (montaje en batería)
6 Conector para conexión eléctrica
(M12)
7 Orificio para montaje en panel
8 Conexión de aire comprimido 2
9 Pasador de fijación para perfiles
DIN y montaje mural (posterior)
