A. Retire los 2 pernos de cuello cuadrado y las tuercas
que sujetan el soporte de la varilla a las pestañas
de la unidad de corte

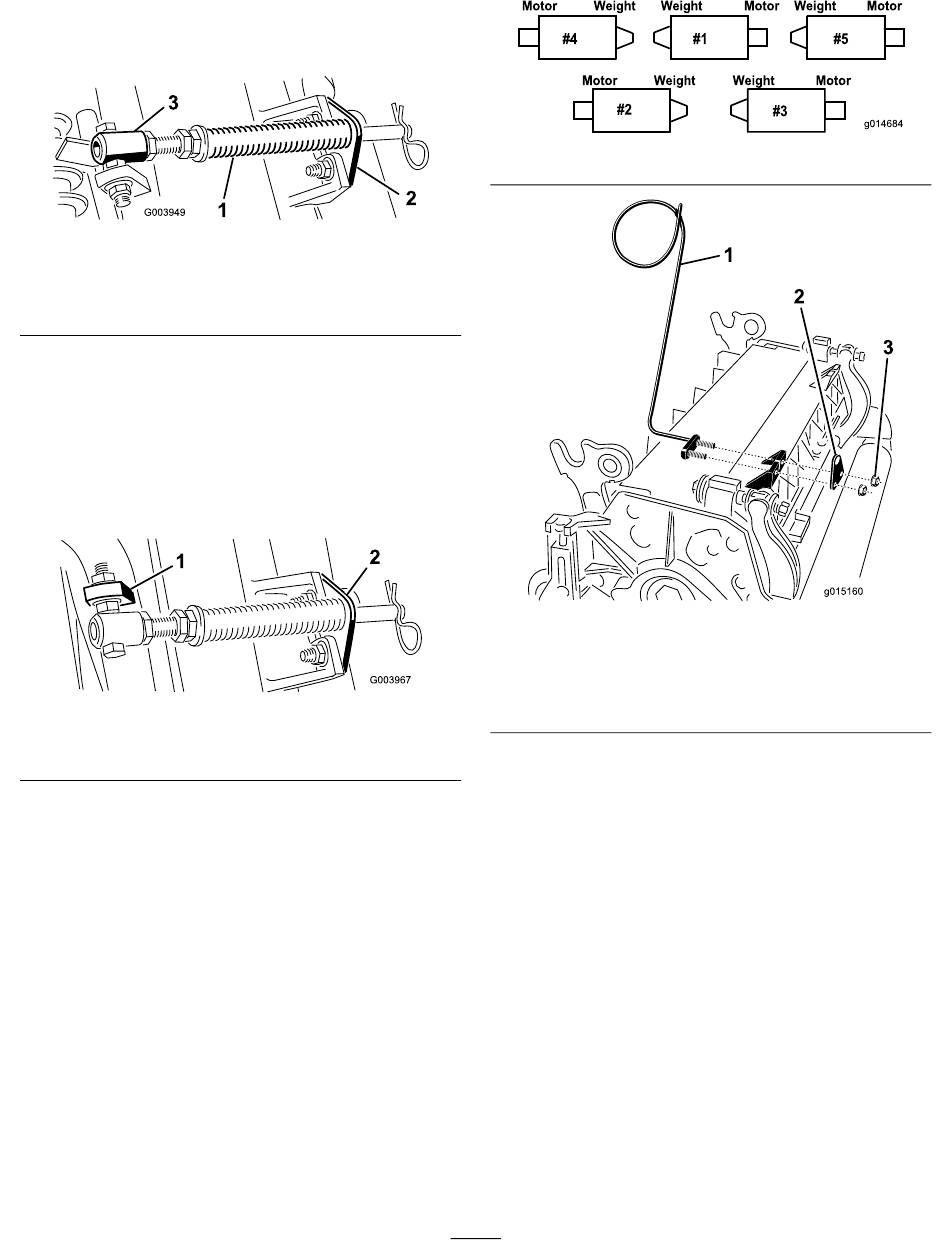

Figura 4
1. Muelle de compensación
del césped
2. Soporte de la varilla
B. Retire la tuerca con arandela prensada que fija el
perno del tubo del muelle a la pestaña del bastidor
de tiro (Figura
C. Monte el perno del tubo del muelle a la otra
pestaña del bastidor de tiro y fíjelo con la tuerca
con arandela prensada. La cabeza del perno debe
colocarse en el exterior de la pestaña, según se
muestra en Figura
Figura 5
1. Pestaña opuesta del
bastidor de tiro
D. Monte el soporte de la varilla en las pestañas de la
unidad de corte con los pernos de cuello cuadrado
y las tuercas (Figura
Importante: En las unidades de corte Nº
4 (delantera izquierda) y Nº 5 (delantera
derecha) (Figura
montaje del soporte de la varilla para instalar
las guías de las mangueras en la parte
delantera de las pestañas de la unidad de
corte (Figura
deben estar inclinadas hacia la unidad de
corte central (Figura 7
(Figura 4).
3. Tubo del muelle
4). Retire el conjunto.
5.
2. Soporte de la varilla
5).
6), utilice las tuercas de
7). Las guías de las mangueras
y Figura 8).
1. Guía de las mangueras
(unidad de corte Nº 4
ilustrada)
2. Soporte de la varilla
14
Figura 6
Figura 7
3. Tuerca
