TRANSMISOR TXMINI-M12-485 –TXMINI-485
MANUAL DE OPERACIÓN – V1.0x D
INTRODUCCIÓN

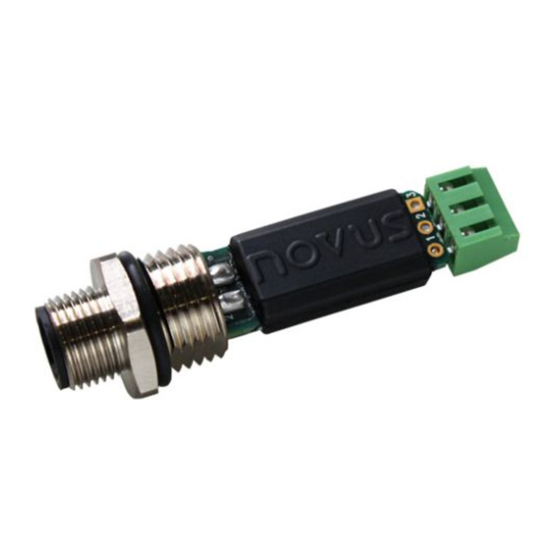

El TxMini-M12-485 es un transmisor de temperatura compacto
con conexión para sensores de temperatura del tipo
termorresistencias Pt100. Consiste de un circuito electrónico
encapsulado y de una conexión M12 para la energía y la
comunicación RS485, e incluye el rosqueado para el cierre de la
salida del sensor.
Su configuración se realiza a través de una interfaz RS485 que
utiliza comandos Modbus RTU. El programa DigiConfig para
Windows® permite definir todas las características del transmisor,
efectuar diagnósticos, así como utilizar otros programas de
supervisión para la configuración y lectura de la información
proporcionada por el dispositivo.
ESPECIFICACIONES
Entrada de sensor:
Pt100 RTD: Conexión a 3 hilos, corriente de 0,8 mA, = 0,00385,
de acuerdo a los estándares NBR 13773. IEC 60751 (ITS-90).
Exactitud típica: 0,1 %
Exactitud mínima: 0,2 %
Rango de medición: -200 a 600 ºC
Rango mínimo de medición: 40 ºC
Ajustado y calibrado en fábrica por patrones trazables.
Efecto de la resistencia de los cables del sensor: 0,005 °C / .
Resistencia máxima admisible del cable del sensor: 25 .
Tiempo de establecimiento de la medición: < 2,5 s.
Influencia de la temperatura: < ± 0,2 % / 25 °C.
Tiempo de respuesta: típico 2 s.
Tensión máxima permitida en los bornes de entrada del
sensor: 3 V.
Fuente de alimentación: 7 a 40 Vcc, corriente < 10 mA;
Temperatura de Operación: -40 a 85 °C.
Humedad Ambiental: 0 a 90 % UR.
No hay aislamiento eléctrico entre entrada y salida.
Protección interna contra inversión de la polaridad del voltaje
de alimentación.
Calibre del cable utilizado: 0,14 a 1,5 mm².
Torsión recomendada: 0,8 Nm.
Carcasa: Poliamida
Códigos del Pedido:
- P/N: 8806060420: Transmisor TxMini-M12-485;
- P/N: 8806060430: Transmisor TxMini-M12-485-CN;
- P/N: 8806060520: Transmisor TxMini-485 (Equipo sólo puede
ser configurado durante una producción);
- P/N: 8806060530: Transmisor TxMini-485-CN.
NOVUS AUTOMATION
CONFIGURACIÓN
A continuación, en la Tabla 1, se muestran los estándares de
fábrica del transmisor:
Parámetros
Indicador de error
Ajuste del cero (offset)
Unidad
Filtro digital
Ajuste del temporizador
Velocidad de transmisión
Bits de datos
Paridad
Bits de parada
Dirección
Tabla 1 - Valores estándar de los parámetros del TxMini-M12-485
Si el transmisor puede ser utilizado con la configuración de fábrica,
no será necesaria ninguna intervención y su instalación se puede
llevar a cabo inmediatamente. En el caso de que sea necesaria
alguna alteración de la configuración, esta podrá ser realizada a
través del programa DigiConfig. Este programa de configuración
se puede descargar gratuitamente de la página web del fabricante.
Para su instalación ejecute el archivo "DigiConfigSetup.exe" y
siga las instrucciones indicadas por el instalador. La Fig. 1,
muestra la ventana principal del programa DigiConfig.
No existe aislamiento eléctrico entre la entrada y la
salida.
SOFTWARE DE CONFIGURACIÓN:
Fig. 1 - Pantalla de configuración del TxMini-M12-485 usando el programa
DigiConfig
Configuración
0
0 ºC
ºC
0
60 s
1200 bps
8
Par
1
247
