Festo CPX Instrucciones Para El Montaje

Instrucciones para el montaje (Original: de)
8025233
1401NH
[8025236]

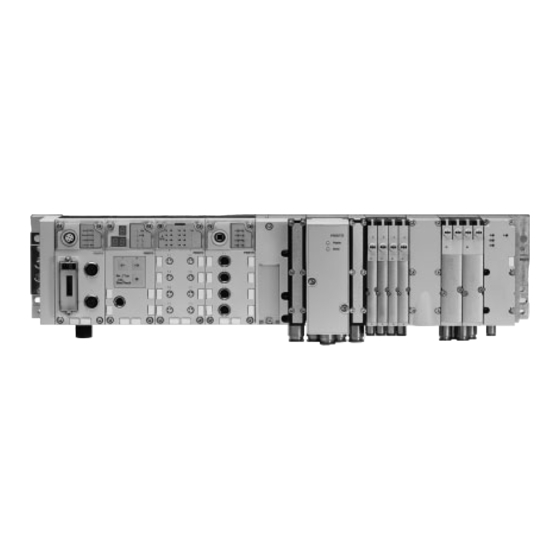

Terminal CPX con terminal de
válvulas MPA
CPX, CPX-M, MPA-F, MPA-L, MPA-S
1. Instrucciones de seguridad y notas para el montaje ................................ 1
2. Lista de piezas.......................................................................................... 2
3. Explicación de términos ........................................................................... 2
4. Uso previsto ............................................................................................. 2
5. Montaje mural .......................................................................................... 3
5a. Verificar las posiciones de las fijaciones .............................................. 3
5b. Montar fijaciones ................................................................................ 3
5c. Resumen de los puntos de fijación ...................................................... 5
6. Montaje en perfil DIN ............................................................................... 6
6a. Montar el perfil DIN ............................................................................. 6
6b. Montar el terminal CPX en el perfil DIN ................................................ 6
1)
1)
SG1 = grado de severidad 1
SG2 = grado de severidad 2

1. Instrucciones de seguridad y notas para el montaje

Tensión eléctrica.
Lesiones (muerte) por descarga eléctrica.
 Desconectar la alimentación de red antes de realizar trabajos de montaje.
†‡
Festo AG & Co. KG
Movimientos inesperados de componentes.
Postfach
Lesiones por golpes choques o aprisionamiento.
73726 Esslingen
 Desconectar el aire comprimido antes de realizar trabajos de montaje.
Alemania
+49 711 347-0
www.festo.com
Carga electrostática.
Daños en la electrónica interna.
 El personal de montaje debe descargar la electricidad estática de su cuer-
Interrupción de la operación por puesta a tierra incorrecta.
 Dar tierra según lo prescrito
Interrupción de la operación y daños materiales a causa de montaje inade-
cuado.
 Prever suficiente espacio:
- permitir la disipación del calor mediante la circulación de aire.
- permitir el acceso a las conexiones.
Exigencias de la superficie de seguridad:
- funcionamiento sin torsión del producto
- absorción del peso y de otras fuerzas que se produzcan.
 Observar las condiciones de montaje ( tablas siguientes).
Resistencia a vibra-
ciones / resistencia
a los golpes (e im-
pactos)
Oscilaciones
Choque
Choques continuos
Carga oscilaciones
Gama de frecuencias
SG1
2 ... 8
8 ... 27
27 ... 58
58 ... 160
160 ... 200
Carga choque
Aceleración
SG1
±150
Carga choques continuos
Aceleración
±150
Advertencia
Atención
Nota
po antes de realizar trabajos de montaje.
Nota
 Descripción del sistema CPX: Conexión equipotencial.
Nota
 Descripción del sistema CPX
 Descripción de la parte neumática MPA.
según
CEI 60068
Parte 2-6
Parte 2-27
Parte 2-27
[Hz]
Aceleración
SG2 SG1
2 ... 8 −
8 ... 27 10
27 ... 60 −
60 ... 160 20
160 ... 200 10
2
[m/s ]
Duración
SG2 SG1
±300 11
2
[m/s ]
Duración
6
Pared Perfil DIN
1)
SG2 SG1
SG2 SG1
SG1 SG1
2
[m/s ]
Desviación
SG2 SG1 SG2
− ±3,5 ±7
10 − −
− ±0,15 ±0,7
50 − −
10 − −
[ms]
Choques en cada sentido
SG2 SG1 SG2
11 5 5
[ms]
Choques en cada sentido
1000
[mm]
1
