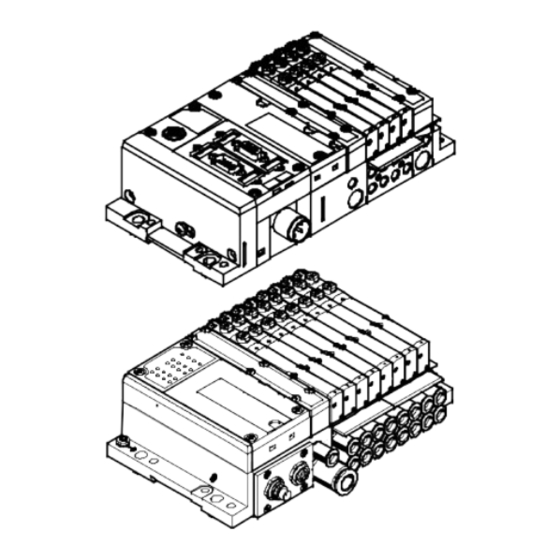

Página 1 Terminal de válvulas MPA-S Manual de la parte neumática MPA-S Terminal de válvulas con neumática MPA-S Tipo: MPA-FB-... MPA-CPI-... MPA-MPM-... y MPA-ASI-... Manual 534 242 es 1108e [750 436]...
Página 3 ......534 242 © (Festo AG & Co. KG, D-73726 Esslingen, Alemania, 2011) Internet: http://www.festo.com E-mail: service_international@festo.com...
Página 4 Contenido e instrucciones generales Festo P.BE-MPA-ES es 1108e...
Página 5: Tabla De Contenido
........El terminal de válvulas MPA-S .
Página 6 Servopilotaje (alimentación del aire de pilotaje) ....3.3.2 Terminal de válvulas MPA-S con separación de zonas de presión 3-10 3.3.3 Funcionamiento del terminal de válvulas MPA-S con reguladores de presión reversibles...
Página 7 ......... . Desmontaje del terminal de válvulas MPA-S .
Página 8 ......5-34 5.4.4 Adición de una placa de alimentación neumática (solo terminal de válvulas MPA-S con terminal CPX o conexión CPI) ... 5-38 5.4.5 Adición de una placa de sensor de presión...
Página 9: Uso Previsto
Contenido e instrucciones generales Uso previsto Los terminales de válvulas MPA-S descritos en este manual están previstos para ser instalados en una máquina o sistema automatizado. El usuario deberá observar en todo momento las normas de seguridad especificadas en este manual, así...
Página 10: Destinatarios
Destinatarios Este manual está dirigida exclusivamente a especialistas formados en la técnica de control y automatización. Asistencia técnica Ante cualquier problema técnico, diríjase a su servicio local de asistencia técnica de Festo. VIII Festo P.BE-MPA-ES es 1108e...
Página 11: Notas Sobre El Uso De Este Manual
En la descripción del sistema encontrará un resumen sobre su terminal CPX, en la tabla “Descripciones del terminal CPX”. – Terminal de válvulas MPA-S con conexión multipolo o con AS-interface: el correspondiente folleto adjunto al producto Festo P.BE-MPA-ES es 1108e...
Página 12: Instrucciones Importantes Para El Usuario
Además, el pictograma que aparece a continuación señala los párrafos donde se describen actividades que implican el manejo de componentes sensibles a las descargas electrostáticas: Elementos sensibles a las descargas electrostáticas: los componentes pueden sufrir daños si no se manipulan correctamente. Festo P.BE-MPA-ES es 1108e...
Página 13: Marcado De Información Especial
Accesorios: Indicaciones sobre accesorios necesarios o útiles para este producto de Festo. Reciclaje: Información sobre el uso ecológico de los productos Festo. Identificadores de texto El punto de listado señala aquellas actividades que • pueden realizarse en cualquier orden.
Página 14: Significado
Accionamiento manual auxiliar Módulos de entrada/salida Interfaz neumática La interfaz neumática es el enlace entre la periferia eléctrica modular del terminal CPX y la neumática MPA-S. Junta separadora Juntas especiales para crear zonas de presión. Módulos CPX Término común para los diversos módulos que pueden incorporarse a un terminal CPX Módulo electrónico...
Página 15 (tipo 32) con conexión multipolo, AS-interace, terminal CPX o conexión CPI. Terminal de válvulas Variantes del terminal de válvulas MPA-S con conector Sub-D. A través MPA-S con conexión del conector Sub-D se conectan todas las bobinas magnéticas de multipolo tipo forma centralizada.
Página 16 Contenido e instrucciones generales Festo P.BE-MPA-ES es 1108e...
Página 17: Resumen De Componentes
Resumen de componentes Capítulo 1 Resumen de componentes Festo P.BE-MPA-ES es 1108e...
Página 18 ........El terminal de válvulas MPA-S .
Página 19: El Terminal De Válvulas Mpa-S
(procedimiento de conmutación). La reducción de corriente ofrece las siguientes ventajas: – el terminal de válvulas MPA-S tiene un menor consumo de energía – la fuente de alimentación para la tensión del terminal de válvulas MPA-S puede ser más económica, según cada...
Página 20: Resumen De Variantes
Pueden activarse 2 bobinas por cada posición de válvula. Pueden alimentarse como máximo 64 bobinas. Pueden alimentarse como máximo 128 bobinas. Tab. 1/1: Número de posiciones de válvulas del terminal MPA-S con terminal CPX Fig. 1/1: Terminal de válvulas MPA-S con terminal CPX Festo P.BE-MPA-ES es 1108e...
Página 21 Pueden activarse 2 bobinas por cada posición de válvula. Pueden alimentarse como máximo 24 bobinas. Pueden alimentarse como máximo 32 bobinas. Tab. 1/2: Número de posiciones de válvulas del terminal de válvulas MPA-S con conexión CPI Fig. 1/2: Terminal de válvulas MPA-S con conexión CPI...
Página 22 Pueden activarse un máximo de 24 bobinas. La conexión eléctrica de las bobinas se realiza de forma centralizada mediante el conector multipolo. Tab. 1/3: Número de posiciones de válvulas del terminal de válvulas MPA-S con conexión multipolo Fig. 1/3: Terminal de válvulas MPA-S con conexión multipolo Festo P.BE-MPA-ES es 1108e...
Página 23 – VMPA1-MPM-EMM-4 y VMPA2-MPM-EMM-2 ocupan 1 dirección por cada posición de válvula Pueden alimentarse como máximo 4 bobinas. Pueden alimentarse como máximo 8 bobinas. Tab. 1/4: Número de posiciones de válvulas del terminal MPA-S con AS-interface Fig. 1/4: Terminal de válvulas MPA-S con AS-interface Festo P.BE-MPA-ES es 1108e...
Página 24: Estructura Del Terminal De Válvulas
1. Resumen de componentes Estructura del terminal de válvulas El terminal de válvulas MPA-S consta de los siguientes componentes neumáticos y eléctricos. Los componentes más importantes se muestran en la figura siguiente. Silenciador plano o placa de escape Placa final derecha Placa ciega Placa de alimentación neum.
Página 25: Descripción De Componentes
Placa de alimentación eléctrica Placa final derecha Junta (junta separadora opcional para Placa de alimentación neum. la separación de zonas de presión) Fig. 1/6: Componentes del terminal de válvulas MPA-S con terminal CPX o conexión CPI, nivel Festo P.BE-MPA-ES es 1108e...
Página 26 Válvula o placa ciega plano Placa de cierre de presión vertical Módulo electrónico con indicadores Placa reguladora de presión Fig. 1/7: Componentes del terminal de válvulas MPA-S con terminal CPX o conexión CPI, 2º nivel 1-10 Festo P.BE-MPA-ES es 1108e...
Página 27 Placa de alimentación neumática Junta (opcionalmente junta de Placas de identificación con separación para crear zonas de portaetiquetas presión) Fig. 1/8: Componentes del terminal de válvulas MPA-S con multipolo eléctrico o AS-interface, 1 nivel 1-11 Festo P.BE-MPA-ES es 1108e...
Página 28 Placa de cierre de presión vertical plano Placa reguladora de presión Placas de válvula o placas ciegas Módulo electrónico con indicadores LED Fig. 1/9: Componentes del terminal de válvulas MPA-S con multipolo eléctrico o AS-interface, 2º nivel 1-12 Festo P.BE-MPA-ES es 1108e...
Página 29 Otros módulos CPX opcionales Placa final izquierda (CPX) Fig. 1/10: Componentes eléctricos del terminal de válvulas MPA-S con terminal CPX El terminal de válvulas MPA-S con conector multipolo Sub-D consta de los siguientes componentes eléctricos: Conector multipolo con cable Parte eléctrica de...
Página 30: Tamaños
– MPA2: ancho 20 mm 1.4.2 Válvulas El terminal de válvulas MPA-S se puede equipar con válvulas de 2x2/2 vías, válvulas de 2x3/2 vías, válvulas de 5/2 vías (monoestables e impuso), válvulas de 5/3 vías y reguladores de presión proporcional.
Página 31 (2), reposición por muelle neumático Válvula monoestable de 3/2 vías, normalmente cerrada, alimentación externa de presión a través de conexión (4), reposición por muelle neumático Tab. 1/5: Código de identificación de las válvulas 1-15 Festo P.BE-MPA-ES es 1108e...
Página 32 Configure el regulador de presión proporcional mediante el PLC o el terminal de mano de Festo (CPX-MMI). El montaje del regulador de presión proporcional se describe en las instrucciones de montaje VPPM-...TA-...
Página 33: Placa Del Sensor De Presión
Otro LED adicional sirve para indicar errores comunes. El terminal de válvulas MPA-S puede equiparse con 4 placas de sensor de presión como máximo. Para ajustar los valores límite necesarios para controlar la presión, deberá...
Página 34: Placa De Alimentación Neumática
El montaje de la placa de alimentación neumática está descrito en el capítulo 5 en el apartado “Reemplazar la placa base, la placa de alimentación y la placa final MPA-S”. 1.4.5 Placa de alimentación eléctrica A través de la placa de alimentación eléctrica puede realizar la alimentación con tensión de carga de las válvulas por...
Página 35: Separación De Zonas De Presión Con Placas Base
Si el regulador de presión proporcional debe regular la presión de funcionamiento para las válvulas en el terminal MPA-S, entonces las válvulas deben posicionarse a la derecha del regulador de presión proporcional. Placas base para En las placas base con separación integrada de zonas de las válvulas...
Página 36 (1) Placa base con canal de Tipo: VMPA1-FB-AP-4-1-S1 Tipo: VMPA2-FB-AP-2-2-S0 alimentación (1) separado y canales de escape (3) y (5) separados. Tab. 1/7: Variantes de las placas base con separación de zonas de presión. 1-20 Festo P.BE-MPA-ES es 1108e...
Página 37: Separación De Zonas De Presión Con Juntas De Separación
– solo los canales de escape (3) y (5). Se puede reconocer si un terminal de válvulas MPA-S está equipado con zonas de presión y cuántas son, en la muesca de identificación en la placa base (ver Tab. 1/7) y en la marca de la junta (ver Tab.
Página 38 1. Resumen de componentes Terminal de válvulas MPA-S con ... Identificación adicional de las juntas / juntas de separación para terminal de válvulas MPA-S con placas de escape Ubicación de la identificación de las juntas de separación ... silenciador plano ...
Página 39: Encadenamiento Vertical
1. Resumen de componentes 1.4.7 Encadenamiento vertical En cada posición de válvula puede montar otros componentes neumáticos entre la placa base y la válvula. Dichos componentes permiten implementar ciertas funciones adicionales. Están disponibles los siguientes componentes: 1-23 Festo P.BE-MPA-ES es 1108e...
Página 40: Componente
Placa base tipo MPA...-...-AP-... con módulo electrónico tipo VMPA...-...EM... Para indicaciones sobre la instalación de componentes en encadenamiento vertical, véase el capítulo 3 Tab. 1/9: Componentes del módulo neumático del terminal de válvulas MPA-S 1-24 Festo P.BE-MPA-ES es 1108e...
Página 41: Placa De Cierre De Presión Vertical
En el apéndice B encontrará el símbolo del circuito de la placa de cierre de presión vertical, Tab. B/7. En las instrucciones de montage VMPA1-HS encontrará las indicaciones para la instalación de la placa de cierre de presión vertical. 1-25 Festo P.BE-MPA-ES es 1108e...
Página 42: Placas Reguladoras De Presión
Placas reguladoras de presión Las placas reguladoras de presión del encadenamiento vertical están marcadas en el terminal de válvulas MPA-S con un código de identificación. El código está impreso en el lateral de la placa reguladora de presión. Puede identificar las placas reguladoras de presión con ayuda de la tabla...
Página 43 – Se precisa una presión del aire de trabajo más baja (p. ej., 3 bar) que la presión de funcionamiento del terminal de válvulas (p. ej., 8 bar). 1-27 Festo P.BE-MPA-ES es 1108e...
Página 44 (2) de la placa base. El aire de escape es guiado sin regular a través del canal (4) y la placa reguladora de presión hasta la válvula, y desde allí es conducido al canal (5) hasta su escape. 1-28 Festo P.BE-MPA-ES es 1108e...
Página 45 1. Resumen de componentes Reguladores de presión Placa intermedia Válvula Placa base Fig. 1/12: Regulador de presión B 1-29 Festo P.BE-MPA-ES es 1108e...
Página 46 En el canal (3) En el canal (5) Desde el canal (2) a reversible B través del canal (1) hacia el canal (3) Tab. 1/11: Modo de funcionamiento del regulador de presión reversible A o B 1-30 Festo P.BE-MPA-ES es 1108e...
Página 47 – Si se necesita un escape rápido. – Si el regulador de presión siempre debe permitir un ajuste. Fig. 1/13 muestra la siguiente posición de conmutación del regulador de presión reversible B: 1-31 Festo P.BE-MPA-ES es 1108e...
Página 48 (4) al canal (1) y a continuación se conduce por la placa reguladora de presión hasta el canal (3). Reguladores de presión Placa intermedia Válvula Placa base Fig. 1/13: Regulador de presión reversible B 1-32 Festo P.BE-MPA-ES es 1108e...
Página 49: Elementos De Mando Y Conexión
“aire de escape “Alimentación externa del aire de de pilotaje” pilotaje” Toma de alimentación (1), “Presión de funcionamiento” Fig. 1/14: Elementos neumáticos de conexión y de mando del terminal de válvulas MPA-S 1-33 Festo P.BE-MPA-ES es 1108e...
Página 50: Accionamiento Manual Auxiliar (Hhb)
Tapa ciega, cubierta Con esta tapa ciega el HHB queda completamente cubierto, con lo que se evita su acccionamiento involuntario. El montaje de las tapas ciegas para HHB se describe en el cap. 4.4. 1-34 Festo P.BE-MPA-ES es 1108e...
Página 51 MPA2 con rueda libre y enclavamiento Manómetro (opcional) Conexión M5 con tapón ciego Conexión para manómetro (puede girar hasta 90°) Conexión M5 con racor QS Fig. 1/15: Elementos de mando y conexión de las placas reguladoras de presión 1-35 Festo P.BE-MPA-ES es 1108e...
Página 52 Conexión para tierra funcional Conexión D-SUB Fig. 1/16: Elementos eléctricos de conexión del terminal de válvulas MPA-S con conexión multipolo En el folleto suministrado con el producto y en la descripción del sistema electrónico MPA-... encontrará información sobre el módulo electrónico del terminal de válvulas MPA-S.
Página 53: Elementos De Indicación
Portaetiquetas con campo de rotulación Fig. 1/17: Elementos eléctricos de indicación del terminal de válvulas MPA-S con conexión multipolo o con AS-interface En el folleto suministrado con el producto hallará la información sobre los elementos eléctricos de conexión y de indicación del AS-interface.
Página 54 1. Resumen de componentes En los componentes neumáticos del terminal de válvulas MPA-S con terminal CPX o conexión CPI se encuentran los siguientes elementos de conexión y de indicación: Campos de rotulación Placa de alimentación eléctrica adicional opcional: Sensor de presión opcional...
Página 55: Placa Del Sensor De Presión
LED rojo: presión demasiado alta LED verde: presión correcta LED rojo: presión no se alcanza LED rojo: indicación general de error Fig. 1/19: Elementos de indicación de la placa del sensor de presión 1-39 Festo P.BE-MPA-ES es 1108e...
Página 56: Regulador De Presión Proporcional
El regulador de presión proporcional con indicadores LED dispone de los siguientes elementos de indicación: LED verde Power Regulador de presión proporcional LED rojo de error Fig. 1/20: Elementos de indicación del regulador de presión proporcional 1-40 Festo P.BE-MPA-ES es 1108e...
Página 57: Regulador De Presión Proporcional Con Indicador Lcd
Regulador de presión proporcional Pantalla Tecla DOWN Tecla EDIT Tecla UP LED rojo de error Fig. 1/21: Elementos de mando e indicación del regulador de presión proporcional con indicadores LCD 1-41 Festo P.BE-MPA-ES es 1108e...
Página 58 Con las teclas UP y DOWN se puede ahora ajustar el tiempo de iluminación de la pantalla. El margen de ajuste va de OFF hasta 999 segundos. 1-42 Festo P.BE-MPA-ES es 1108e...
Página 59: Montaje
Montaje Capítulo 2 Montaje Festo P.BE-MPA-ES es 1108e...
Página 60 ..2-11 Montaje/desmontaje del portaetiquetas ......2-13 Festo P.BE-MPA-ES es 1108e...
Página 61: Indicaciones Generales Sobre El Montaje Y El Desmontaje
– Alimentación de la tensión de carga y de funcionamiento. Importante Manipule todos los módulos y componentes del terminal de válvulas MPA-S con mucho cuidado. Por favor, tenga en cuenta en especial lo siguiente: – Deben respetarse los pares especificados – Elementos sensibles a las descargas electrostáticas.
Página 62: Variantes De Montaje
(ver las indicaciones sobre vibración y choque en el apéndice A, Tab. A/2). Tab. 2/1: Tipos de montaje del terminal de válvulas MPA-S Importante Montar el terminal MPA-S de forma que haya suficiente espacio para la disipación del calor y asegurar que no se sobrepasan los límites de temperatura máximos...
Página 63: Montaje/Desmontaje En Perfil Din
– para evitar aflojamientos/aperturas involuntarios. Para el montaje en perfil DIN se necesitan los siguientes conjuntos de montaje: – Para terminal de válvulas MPA-S con conexión multipolo: CPA-BG-NRH. Este conjunto consiste en 2 tornillos M4x10 y dos elementos de fijación. –...
Página 64 Proceda del modo siguiente: 1. Asegúrese de que la superficie de fijación puede soportar el peso del terminal de válvulas MPA-S (véase el peso en el apéndice A, Tab. A/1). 2. Monte el perfil DIN (raíl de montaje DIN EN 60715 - 35 x 7,5;...
Página 65 Tenga en cuenta que el accesorio quede horizontal con respecto al perfil DIN. 4. Cuelgue el terminal de válvulas MPA-S en el perfil DIN (ver Fig. 2/1, flecha A). 5. Haga bascular el terminal de válvulas MPA-S en el perfil DIN (ver Fig.
Página 66 DIN. 2. Haga bascular el terminal de válvulas MPA-S hacia adelante en el perfil DIN (véase Fig. 2/3) 3. Eleve el terminal de válvulas MPA-S del perfil DIN (véase Fig. 2/3) Festo P.BE-MPA-ES es 1108e...
Página 67: Montaje/Desmontaje En Pared
2.2.2 Montaje/desmontaje en pared Importante El montaje en superficies irregulares o flexibles puede causar daños en el terminal de válvulas MPA-S. Fijar el terminal MPA-S solo sobre una superficie plana y • con rigidez torsional. Importante La sobrecarga de los agujeros de fijación o las resonancias propias en caso de oscilación pueden causar daños.
Página 68: Puntos De Fijación Estándar Del Terminal De Válvulas
Terminal de válvulas MPA-S con terminal CPX Fijación necesaria: – Placas finales: dos tornillos M4 1 o M6 en cada una 2 – Interfaz neumática: dos tornillos M4 1 Tab. 2/3: Opciones de fijación del terminal de válvulas MPA-S 2-10 Festo P.BE-MPA-ES es 1108e...
Página 69: Elementos De Fijación Adicionales Del Terminal De Válvulas
2. Taladre los agujeros de montaje en la superficie de fijación. 3. Fije el terminal de válvulas MPA-S a la superficie de soporte con tornillos M4 o M6 de longitud suficiente según Tab. 2/3.
Página 70 CPX se debe utilizar como fijación adicional el clip de fijación tipo CPXBG-RW-... (véase la descripción del sistema del terminal CPX). Tab. 2/4: Puntos de fijación adicionales del terminal de válvulas MPA-S 2-12 Festo P.BE-MPA-ES es 1108e...
Página 71: Montaje/Desmontaje Del Portaetiquetas
Montaje Proceda del modo siguiente: Encaje el soporte en las ranuras de las placas base • (ver figura): Alojamiento del soporte para placas de identificación en la placa base Portaetiquetas Fig. 2/4: Montaje del portaetiquetas 2-13 Festo P.BE-MPA-ES es 1108e...
Página 72 (tamaño máximo de la hoja 3,5 mm) presionando el gancho de encastre (ver figura). Agujeros para desbloquear el portaetiquetas Portaetiquetas Fig. 2/5: Desmontaje del portaetiquetas 3. Tire del soporte hacia fuera de la ranura en la placa base. 2-14 Festo P.BE-MPA-ES es 1108e...
Página 73: Instalación
Instalación Capítulo 3 Instalación Festo P.BE-MPA-ES es 1108e...
Página 74 Servopilotaje (alimentación del aire de pilotaje) ....3.3.2 Terminal de válvulas MPA-S con separación de zonas de presión 3-10 3.3.3 Funcionamiento del terminal de válvulas MPA-S con reguladores de presión reversibles...
Página 75: Preparación Del Aire Comprimido
Con ello se evitan fallos funcionales en las válvulas. No es admisible un contenido superior de aceite residual, independientemente del aceite del compresor, ya que en este caso la lubricación básica se lavará con el transcurso del tiempo. Festo P.BE-MPA-ES es 1108e...
Página 76: Funcionamiento Con Aire Comprimido Lubricado
Si es posible, utilice el sistema con aire comprimido sin lubricar. Esto evitará la contaminación del medio ambiente. Las válvulas neumáticas y los actuadores de Festo han sido diseñados de forma que, si se utilizan para el uso previsto, no necesitarán lubricación adicional y seguirán alcanzando una elevada vida útil.
Página 77 Otra prueba de sobrelubricación consiste en verificar la coloración o el estado de los silenciadores del aire de escape. Una coloración amarilla del elemento filtrante o gotas de aceite en el silenciador indican un ajuste excesivamente alto del lubricador. Festo P.BE-MPA-ES es 1108e...
Página 78: Indicaciones Generales Sobre La Instalación
Estos componentes pueden dañarse si se tocan las superficies de contacto de los racores rápidos y si no se observan las especificaciones sobre manipulación de elementos sensibles a las descargas electrostáticas. Festo P.BE-MPA-ES es 1108e...
Página 79 – Si es necesario, separe los canales de escape mediante zonas de presión (véase el capítulo 1.4.6). Festo P.BE-MPA-ES es 1108e...
Página 80: Conexión Del Terminal De Válvulas Mpa-S
CPI, de la placa del conector multipolo o del AS-interface. Se puede reconocer la variante de servopilotaje para la que está equipado el terminal de válvulas MPA-S por las siguientes características (ver tabla). Variante de servopilotaje Conexión de servopilotaje (12/14) en la conexión eléctrica...
Página 81 (12/14) en la interfaz neumática o en la placa del conector multipolo. Ello también es válido si el terminal de válvulas MPA-S funciona con diversas zonas de presión. Adapte la alimentación de aire de pilotaje externa a la •...
Página 82: Terminal De Válvulas Mpa-S Con Separación De Zonas De Presión
3. Instalación 3.3.2 Terminal de válvulas MPA-S con separación de zonas de presión Importante Haga funcionar las válvulas con código de • identificación I (válvula de 2x2/2 vías) en una zona de presión separada con canal de escape separado (5) separado cuando el terminal de válvulas MPA-S también...
Página 83 (lengüeta saliente) Zona de presión 1 Placa de alimentación de zona de presión 2 Zona de presión 2 Fig. 3/6: Ejemplo de 3 zonas de presión del terminal de válvulas MPA-S 3-11 Festo P.BE-MPA-ES es 1108e...
Página 84: Funcionamiento Del Terminal De Válvulas Mpa-S Con Reguladores De Presión Reversibles
3. Instalación 3.3.3 Funcionamiento del terminal de válvulas MPA-S con reguladores de presión reversibles Importante Funcionamiento del terminal de válvulas MPA-S con reguladores de presión reversibles (códigos PN, PM, PL y PK): Con estos reguladores de presión no se pueden utilizar •...
Página 85 (véase su posición en Fig. 3/7) (véase “Diagramas de caudal de las placas reguladoras de presión” en el apéndice A). Tornillo regulador Fig. 3/7: Ajuste de las placas reguladoras de presión (tamaño MPA1) con el tornillo regulador 1 3-13 Festo P.BE-MPA-ES es 1108e...
Página 86 Botón de ajuste en el nivel de ajuste Botón de ajuste Botón de ajuste en el nivel de rueda libre Fig. 3/8: Ajuste de las placas reguladoras de presión (tamaño MPA2) con el tornillo regulador 3-14 Festo P.BE-MPA-ES es 1108e...
Página 87: Ajuste Del Regulador De Presión Mediante El Tornillo Regulador Del Botón De Ajuste (Mpa2)
(véase su posición en Fig. 3/9) (véase “Diagramas de caudal de las placas reguladoras de presión” en el apéndice A). Tornillo regulador, hexágono interior (llave de 2,0) Fig. 3/9: Ajuste de las placas reguladoras de presión (tamaño MPA2) con el tornillo regulador 1 3-15 Festo P.BE-MPA-ES es 1108e...
Página 88: Regulador Con Conexión Roscada Rígida (Mpa1)
2x3/2 vías con código de identificación N, K y H no pueden operar con vacío o con baja presión. Si alimenta el terminal de válvulas MPA-S con vacío o baja presión a través de la conexión (1): Utilice estas válvulas en una zona de presión...
Página 89 3. Instalación Deben cumplirse los siguientes requerimientos antes de poder hacer funcionar el terminal de válvulas MPA-S en la toma de alimentación 1 con vacío o baja presión entre -0,9 y 3 bar: – El servopilotaje funciona con alimentación externa regulada del aire de pilotaje.
Página 90 Con la bobina 12 se conmuta la presión de funcionamiento a la toma (2). Si el terminal de válvulas MPA-S también está equipado con otras válvulas, haga funcionar esta válvula en una zona de presión separada con canal de escape (5) separado.
Página 91: Conexión De Los Tubos Neumáticos
MPA-S. Posición de las tomas neumáticas Importante Si el terminal de válvulas MPA-S se monta con silen- ciadores planos, los escapes de los canales (3/5) y (82/84) se descargarán a través de los silenciadores planos.
Página 92 3. Instalación (3/5) (82/84) (3/5) (12/14) Fig. 3/11: Conexiones neumáticas del terminal de válvulas MPA-S 3-20 Festo P.BE-MPA-ES es 1108e...
Página 93 G ¼” VPPM-…TA Según el pedido realizado, el MPA-S puede venir ya con racores QS montados. Solo en el terminal de válvulas MPA-S con placa de escape o placa de alimentación Tab. 3/4: Asignación de conexiones 3-21 Festo P.BE-MPA-ES es 1108e...
Página 94: Tendido De Los Tubos
3. Cierre con tapones ciegos 3 las tomas no utilizadas. 4. Por razones de claridad, agrupe los tubos flexibles con: – bridas para tubos o – regleta de fijación de tubos flexibles Fig. 3/1: Montaje del conexionado de tubos 3-22 Festo P.BE-MPA-ES es 1108e...
Página 95 2. Afloje el tornillo prisionero 1 del racor o, si es necesario, empuje hacia abajo el anillo opresor del racor 2 p. ej. con el extractor de tubos QSO de Festo. 3. Retire el tubo flexible del racor. Fig. 3/2: Desconexión de tubos 3-23 Festo P.BE-MPA-ES es 1108e...
Página 96: Líneas Neumáticas Comunes
(3/5) o (82/84) para evitar dificultades de funcionamiento por contrapresiones. Primer terminal de válvulas MPA-S Colector (3/5) Central (82/84) Central (3/5) Segundo terminal de válvulas MPA-S Colector (82/84) Fig. 3/3: Conducciones colectivas con válvulas de antirretorno 3-24 Festo P.BE-MPA-ES es 1108e...
Página 97: Conexión Del Cableado Eléctrico
Terminal de válvulas MPA-F con conector multipolo: Las instrucciones sobre la conexión eléctrica del terminal de válvulas MPA-S con conexión multipolo pueden hallarse en el folleto suministrado con el producto. Terminal de válvulas MPA-F con terminal CPX: en la descripción del sistema del terminal CPX...
Página 98 Daños sufridos por componentes y daños funcionales. Por favor, observe lo siguiente: – Para los terminales de válvulas tipo MPA-S con más de 8 placas base para la alimentación adicional de la tensión de carga es necesaria una placa de alimentación eléctrica.
Página 99 Pin 1 Válvulas 0 V DC (anticipado) Pin 2 n.c. Pin 3 FE (anticipado) Pin 4 n.c. Pin 5 Válvulas 24 V DC Tab. 3/7: Asignación de pines de la placa de alimentación eléctrica tipo VMPA-FB-SP-7/8-V-5POL 3-27 Festo P.BE-MPA-ES es 1108e...
Página 100 (cable corto de gran sección) al potencial de tierra. Observe las instrucciones suplementarias en el terminal • de válvulas MPA-S con terminal CPX en el manual del sistema del terminal CPX utilizado. De esta forma pueden evitarse fallos debidos a las influencias electromagnéticas y asegurar la compatibilidad electromagnética según las directivas EMC.
Página 101 Terminal de válvulas MPA-S con conexión terminal CPX multipolo Terminal de válvulas MPA-S con conexión CPI Terminal de válvulas MPA-S con AS-interface Conexión de tierra Fig. 3/4: Conexión a tierra del terminal de válvulas MPA-S 3-29 Festo P.BE-MPA-ES es 1108e...
Página 102: Asignación De Direcciones De Las Válvulas
3.5.1 Terminal de válvulas MPA-S con terminal CPX Se permite un máximo de 16 módulos neumáticos MPA en el terminal de válvulas MPA-S con terminal CPX. Con ello es posible el siguiente número de bobinas (solo si se usan válvulas de un mismo tamaño): –...
Página 103 CPX y 6 posiciones de válvulas (vista desde arriba) Las indicaciones detalladas para el direccionamiento de los módulos neumáticos del terminal de válvulas MPA-S con terminal CPX se encuentran en la correspondiente descripción de electrónica o en la descripción del nodo de bus (véase el descripción del sistema del terminal CPX...
Página 104: Terminal De Válvulas Mpa-S Con Módulo Cpi As-Interface
3. Instalación 3.5.2 Terminal de válvulas MPA-S con módulo CPI AS-interface La información detallada sobre la asignación de direcciones de los módulos neumáticos puede hallarse en el folleto suministrado con el producto. 3.5.3 Terminal de válvulas MPA-S con conexión multipolo –...
Página 105 Ejemplo de asignación de direcciones Atención Observe que las direcciones pueden quedar desplazadas si el terminal se amplía posteriormente. En el ejemplo siguiente, se direcciona un terminal de válvulas MPA-S tipo MPA-MPM-PI con los siguientes componentes: Componente MPA1 MPA2 Placas de...
Página 106 0 V con señales de control de conmutación positiva, con señales de control de conmutación negativa conectar 24 V; no se permite el funcionamiento mixto. Tab. 3/10: Ejemplo: asignación de direcciones en un terminal de válvulas MPA-S con conexión multipolo y 12 posiciones de válvulas 3-34 Festo P.BE-MPA-ES es 1108e...
Página 107 Fig. 3/6: Ejemplo: asignación de direcciones del terminal de válvulas MPA-S con conexión multipolo y 12 posiciones de válvula, tipo MPA-MPM-... (vista superior) 3-35 Festo P.BE-MPA-ES es 1108e...
Página 108 3. Instalación 3-36 Festo P.BE-MPA-ES es 1108e...
Página 109: Puesta A Punto
Puesta a punto Capítulo 4 Puesta a punto Festo P.BE-MPA-ES es 1108e...
Página 110 ....... . 4-20 4.7.2 Estados operativos del sistema neumático ....4-22 Festo P.BE-MPA-ES es 1108e...
Página 111: Indicaciones Generales
La puesta a punto del terminal CPX se describe en la correspondiente descripción del nodo de bus CPX (véase la descripción del sistema del terminal CPX correspondiente, tabla “Descripciones del terminal CPX”). Festo P.BE-MPA-ES es 1108e...
Página 112: Aumento De La Presión En Toda La Alimentación
Hacer funcionar el terminal de válvulas con alimentación • de aire de pilotaje externa (de 3 a 8 bar). Hacer la derivación de la alimentación de aire de pilotaje delante de la válvula de arranque progresivo (véase la figura). Festo P.BE-MPA-ES es 1108e...
Página 113 (de 3 a 8 bar), derivada delante de la válvula de arranque progresivo. Válvula de arranque progresivo (crecida lenta de la presión de toda la alimentación) Fig. 4/1: Ejemplo de combinación válvula-cilindro con lenta crecida de la presión en todo el suministro. Festo P.BE-MPA-ES es 1108e...
Página 114: Accionamiento Manual Auxiliar (Hhb)
Tras activarlo, el accionamiento manual auxiliar se repone automáticamente por la fuerza del muelle. Giratorio con enclavamiento El accionamiento manual auxiliar permanece activado hasta que es repuesto manualmente. Tab. 4/2: Tipos de activación del accionamiento manual auxiliar Festo P.BE-MPA-ES es 1108e...
Página 115 Accionamientos manuales auxiliares a Tamaño de válvula MPA2 las bobinas 12 Tamaño de válvula MPA1 Accionamientos manuales auxiliares a las bobinas 14 Fig. 4/2: Posición de los accionamientos manuales auxiliares (vista superior) Festo P.BE-MPA-ES es 1108e...
Página 116: Verificación De Las Válvulas Y Combinaciones Válvula-Actuador
4. Puesta a punto Verificación de las válvulas y combinaciones válvula-actuador Importante Antes de poner a punto el terminal de válvulas MPA-S, observe las especificaciones concernientes al fluido; véase el capítulo “Instalación”, sección “Servopilotaje (alimentación del aire de pilotaje)”. La puesta a punto del terminal de válvulas MPA-S puede...
Página 117 Desconecte la alimentación de tensión de • funcionamiento de las bobinas de las correspondientes conexiones del terminal de válvulas MPA-S. Con ello se evitan activaciones no deseadas de las bobinas magnéticas. Antes de aplicar la tensión de alimentación: Los accionamientos manuales que estén en posición de...
Página 118 Cuando está activado el accionamiento manual auxiliar, no es posible restablecer la válvula a su posición inicial con una señal eléctrica. En este caso prevalece el accionamiento manual auxiliar. 4. Desconecte el aire comprimido tras verificar las válvulas. 4-10 Festo P.BE-MPA-ES es 1108e...
Página 119 (no con válvula de doble pilotaje, código de identificación J). Tab. 4/4: Funcionamiento del accionamiento manual auxiliar sin enclavamiento 4-11 Festo P.BE-MPA-ES es 1108e...
Página 120 La válvula servopilotada recupera su posición normal y, por lo tanto, también la válvula de trabajo (no con válvula de doble pilotaje, código de identificación J). Tab. 4/5: Funcionamiento giratorio con enclavamiento del accionamiento manual auxiliar 4-12 Festo P.BE-MPA-ES es 1108e...
Página 121: Montaje/Desmontaje De La Tapa Del Accionamiento Manual Auxiliar (Opcional)
3. Encaje la tapa en las ranuras del accionamiento manual (ver figura): Tapas del accionamiento manual auxiliar Accionamiento manual auxiliar Fig. 4/3: Montaje de las tapas del accionamiento manual auxiliar 4-13 Festo P.BE-MPA-ES es 1108e...
Página 122 Desmontaje Proceda del modo siguiente: Utilice un destornillador adecuado para levantar la tapa • del accionamiento manual (ver figura): Fig. 4/4: Desmontaje de las tapas del accionamiento manual auxiliar 4-14 Festo P.BE-MPA-ES es 1108e...
Página 123: Indicadores Led De Las Válvulas
MPA2: LED amarillo para la bobina 12 Tamaño de válvula MPA2 MPA2: accionamiento manual auxiliar Tamaño de válvula MPA1 para la bobina 12 Fig. 4/5: Asignación de los LED y accionamientos manuales auxiliares a las bobinas 4-15 Festo P.BE-MPA-ES es 1108e...
Página 124: Terminal De Válvulas Mpa-S Con Terminal Cpx O Conexión Cpi
MPA-S con módulo electrónico intermi- funcionamiento VMPA...-FB-EM...-D2...: tente Véase la descripción de la electrónica del módulo neumático MPA Tab. 4/6: Significado de la indicación LED (terminal de válvulas MPA-S con terminal CPX o conexión CPI) 4-16 Festo P.BE-MPA-ES es 1108e...
Página 125: Terminal De Válvulas Mpa-S Con Conexión Multipolo O Con As-Interface
(DC 18 V ... 30 V) – alimentación del aire comprimido incorrecta o bien – escape del pilotaje bloqueado o bien – asistencia técnica Tab. 4/7: Significado de la indicación LED (terminal de válvulas MPA-S con conexión multipolo o AS-interface) 4-17 Festo P.BE-MPA-ES es 1108e...
Página 126: Indicaciones Para La Puesta A Punto Del Regulador De Presión Proporcional
En la variante QZ del regulador de presión proporcional se mantiene la última presión ajustada en el canal 1, es decir, a todas las válvulas de esta zona de presión se les aplica la última presión ajustada. 4-18 Festo P.BE-MPA-ES es 1108e...
Página 127 Tab. 4/8: Señal de salida del regulador de presión proporcional Encontrará más indicaciones importantes para la puesta a punto del regulador de presión proporcional, como p. ej. la parametrización y el significado de los indicadores LED, en la descripción del sistema electrónico MPA-... 4-19 Festo P.BE-MPA-ES es 1108e...
Página 128: Localización De Averías
• Tras volver a conectar, comprobar la presión de pilotaje (en caso necesario, ajustar en función de la presión de funcionamiento; véase el capítulo 3) Tab. 4/9: Funcionamiento incorrecto del sistema neumático 4-20 Festo P.BE-MPA-ES es 1108e...
Página 129: Estado De Funcionamiento Del Regulador De Presión Proporcional
Seleccione otro conjunto de subir largo parámetros. Presión constante aunque se ha Presión de alimentación Incremente la presión de modificado el valor nominal demasiado baja p1 alimentación. Tab. 4/10: Funcionamiento defectuoso del regulador de presión proporcional 4-21 Festo P.BE-MPA-ES es 1108e...
Página 130: Estados Operativos Del Sistema Neumático
Reacción rápida Suficiente presión de alimentación Descargar el terminal de válvulas por medio de módulos de MPA-S con todas las placas de escape alimentación o a través del silenciador plano Sin fallos Válvulas de antirretorno en la línea Válido cuando se utilizan varios de escape común...
Página 131: Mantenimiento Y Conversión
Mantenimiento y conversión Capítulo 5 Mantenimiento y conversión Festo P.BE-MPA-ES es 1108e...
Página 132 ......5-34 5.4.4 Adición de una placa de alimentación neumática (solo terminal de válvulas MPA-S con terminal CPX o conexión CPI) ... 5-38 5.4.5 Adición de una placa de sensor de presión...
Página 133: Indicaciones Generales
Las conexiones roscadas deben montarse sin desplazar- • las y sin tensiones mecánicas. Compruebe si las juntas están dañadas (IP65). • Las superficies de conexión deben estar secas y limpias • (efecto sellante, evitar fugas y falsos contactos). Festo P.BE-MPA-ES es 1108e...
Página 134: Desmontaje Del Terminal De Válvulas Mpa-S
5. Mantenimiento y conversión Desmontaje del terminal de válvulas MPA-S Dado que el terminal de válvulas MPA-S es fácilmente accesible, no es necesario desmontarlo cuando se sustituyen o se quitan los siguientes componentes: – Válvulas o placas ciegas – Módulo electrónico –...
Página 135: Mantenimiento Del Terminal De Válvulas Mpa-S
5. Mantenimiento y conversión Mantenimiento del terminal de válvulas MPA-S 5.3.1 Limpieza del silenciador plano Atención Peligro de incendio a causa de productos de limpieza fácilmente inflamables Observe el reglamento de seguridad al manejar • productos de limpieza fácilmente inflamables.
Página 136: Montaje/Desmontaje Del Silenciador Plano O De La Placa De Escape
(silenciador plano). 5.3.3 Sustitución de válvulas o placas ciegas Importante Las placas base del terminal de válvulas MPA-S con conexión multipolo son compatibles con el control de válvulas de una o dos bobinas por posición de válvula dependiendo del módulo electrónico MPA montado (véase Tab.
Página 137 1. Asegúrese de que la junta no esté dañada. 2. Reemplace las juntas si están dañadas. 3. Asegúrese de que la obturación trenzada está correctamente asentada entre la placa base y el componente: la obturación trenzada debe asentar en la escotadura del componente. Festo P.BE-MPA-ES es 1108e...
Página 138 Placa base Fig. 5/2: Montaje de válvula o placa ciega (MPA1) Tornillos de fijación del componente Placa base Válvula o placa ciega Módulo electrónico Obturación trenzada Fig. 5/3: Montaje de válvulas o placas ciegas (MPA2) Festo P.BE-MPA-ES es 1108e...
Página 139: Sustitución Del Regulador De Presión Proporcional
(par de apriete: 1,0 Nm (± 10 %)) Placa base Tornillos de fijación del módulo electrónico (par de apriete: 0,4 Nm (± 20 %)) Módulo electrónico Fig. 5/4: Montaje del regulador de presión proporcional y del módulo electrónico Festo P.BE-MPA-ES es 1108e...
Página 140: Sustitución De Módulos Electrónicos
El montaje del módulo electrónico para el regulador de presión proporcional está descrito en las instrucciones de montaje VMPA-…TA-... El terminal de válvulas MPA-S está equipado con un módulo electrónico por cada placa base. Este proporciona los siguientes números de contactos entre el módulo distribuidor eléctrico y las bobinas magnéticas, dependiendo del tamaño...
Página 141: Antes De Montar El Módulo Electrónico
5. Mantenimiento y conversión Antes de montar el módulo electrónico Hay diferentes diseños del módulo electrónico, dependiendo de la variante de conexión. Módulo electrónico para terminal de válvulas MPA-S con terminal CPX Atención Daños sufridos por componentes y daños funcionales.
Página 142 – VMPA2-FB-EMS-... – Alimentación del sistema (de 7/8” de 4 pines): tipo CPX-GE-EV-S-7/8-4POL Terminal de válvulas MPA-S con conexión CPI: – a través de la conexión CPI tipo VMPA-CPI..con circuitos eléctricos separados: – Alimentaciones de válvulas (M18 o 7/8”): –...
Página 143 MPA-... si desea montar un módulo electrónico de un tipo diferente. Recomendación: sustituir solo por módulos electrónicos del mismo tipo. Los módulos electrónicos VMPA...-FB-... admiten la activación de dos bobinas por posición de válvula. 5-13 Festo P.BE-MPA-ES es 1108e...
Página 144 – Con funciones de diagnóstico D2 Las salidas corresponden a las bobinas Tab. 5/3: Módulos electrónicos para el terminal de válvulas MPA-S con terminal CPX En el folleto suministrado con el producto y en la correspondiente descripción del sistema electrónico MPA-...
Página 145 Las salidas corresponden a las bobinas Pueden activarse dos bobinas por posición de válvula. Puede activarse una bobina por cada posición de válvula. Tab. 5/4: Módulos electrónicos para el terminal de válvulas MPA-S con conexión multipolo (tipo MPA...-MPM-...) Desmontaje/montaje del módulo electrónico...
Página 146 Módulo electrónico Placa base Portaetiquetas Junta del módulo electrónico Tornillos de fijación del módulo electrónico 2 juntas anulares cónicas por placa de válvula o placa ciega Fig. 5/5: Desmontaje y montaje del módulo electrónico (ejemplo MPA1) 5-16 Festo P.BE-MPA-ES es 1108e...
Página 147 1. Coloque el módulo electrónico en la placa base y fíjelo (par de apriete de los tornillos: 0,4 Nm (± 20 %). 2. Monte a continuación las válvulas o placas ciegas (véase la sección “Montaje de válvulas o placas ciegas”). 5-17 Festo P.BE-MPA-ES es 1108e...
Página 148: Sustitución De La Placa Base, Placa De Alimentación O Placa Final Mpa-S
5. Mantenimiento y conversión 5.3.6 Sustitución de la placa base, placa de alimentación o placa final MPA-S Desmontaje Proceda del modo siguiente: 1. Afloje las conexiones eléctricas y neumáticas y después retire el terminal de válvulas MPA-S de la superficie de fijación (véase el capítulo 5.2).
Página 149 2. Coloque la junta en la espiga guía de la placa base o de la placa de alimentación. Pasadores de guía Junta (junta separadora opcional para la separación de zonas de presión) Fig. 5/7: Montaje de placas base 5-19 Festo P.BE-MPA-ES es 1108e...
Página 150 Luego apriete los tornillos con un par de apriete de 1,8 Nm (± 10 %). Fig. 5/8: Racores roscados de las placas base 4. Monte el terminal de válvulas MPA-S en la superficie de fijación (véase el capítulo 2 “Montaje mural” o “Montaje en perfil DIN”).
Página 151: Sustitución De Las Placas De Enlace
En el caso de conexión multipolo,el encadenamiento eléctrico es modular, por lo tanto cada placa base tiene su propia pletina. Están disponibles las siguientes placas de enlace para el terminal de válvulas MPA-S con conexión multipolo: Pletina de enlace con Una placa base Una placa base y una placa de alimentación...
Página 152 5. Afloje desde arriba la pletina de enlace correspondiente desbloqueando el gancho de seguridad (p. ej. con un destornillador pequeño). Tire de la pletina de enlace hacia la derecha para extraerla de la placa base. 5-22 Festo P.BE-MPA-ES es 1108e...
Página 153 Fig. 5/11: Montaje de la pletina de enlace 2. Si la última pletina de enlace montada es la última frente a la placa final derecha MPA, debe insertar la pieza final tipo MPA en esta pletina de enlace. 5-23 Festo P.BE-MPA-ES es 1108e...
Página 154 (véase la sección 5.3.6). 4. Monte el módulo electrónico en la placa base (véase sección 5.3.5). 5. Monte todas las placas de válvula y placas ciegas de nuevo en la placa base (véase sección 5.3.3). 5-24 Festo P.BE-MPA-ES es 1108e...
Página 155: Conversión Del Terminal De Válvulas Mpa-S
Importante No está previsto un funcionamiento mixto de aire de pilotaje interno y externo en el terminal de válvulas MPA-S. Independientemente de las zonas de presión disponibles, todos los servopilotajes del terminal de válvulas MPA-S se alimentan con el mismo aire de pilotaje.
Página 156 Terminal de válvulas MPA-S con terminal CPX Desmontaje de la interfaz neumática CPX: – de las placas base del terminal de válvulas MPA-S está descrito en el apéndice B – del terminal CPX utilizado está descrito en el manual del sistema del terminal CPX.
Página 157: Terminal De Válvulas Mpa-S Con Conexión Multipolo
MPA de su superficie de fijación (véase el capítulo, “Desmontaje del terminal de válvulas MPA-S”). 2. Sitúe el terminal de válvulas MPA-S en una superficie de trabajo plana. 3. Afloje los tornillos de fijación entre la placa base multipolo y las placas base neumáticas en la...
Página 158 Fig. 5/14: Montaje de la placa del conector multipolo 3. Empuje la placa del conector multipolo junto con las placas base neumáticas. Asegúrese de que la junta y los componentes están correctamente posicionados. 5-28 Festo P.BE-MPA-ES es 1108e...
Página 159 1,8 Nm (± 10 %). Fig. 5/15: Racores roscados de las placas base 5. Monte el terminal de válvulas MPA-S en la superficie de fijación (véase el capítulo 2 “Montaje mural” o “Montaje en perfil DIN”).
Página 160: Conversión De Un Terminal De Válvulas Mpa-S A Diferentes Zonas De Presión
5. Mantenimiento y conversión 5.4.2 Conversión de un terminal de válvulas MPA-S a diferentes zonas de presión En el capítulo 1, sección “Separación de zonas de presión”, encontrará información básica sobre la separación de zonas de presión. El terminal de válvulas MPA-S puede montarse con el siguiente número de zonas de presión, dependiendo de la...
Página 161 MPA-S de su superficie de fijación (véase este capítulo, sección “Desmontaje del terminal de válvulas MPA-S”). 2. Sitúe el terminal de válvulas MPA-S en una superficie de trabajo plana. 3. Afloje la placa base en el punto en el que desee insertar la junta de separación para la separación de zonas de...
Página 162 (ver sección 5.3.7 Sustituir pletinas de enlace). 4. Monte la placa base (véase la sección 5.3.6). 5. Monte el terminal de válvulas MPA-S en la superficie de fijación (véase el capítulo 2 “Montaje mural” o “Montaje en perfil DIN”).
Página 163 2ª zona de presión Interfaz neumática con toma (1) para la alimentación del aire comprimido de la 1ª zona de presión Fig. 5/16: Ejemplo de terminal de válvulas MPA-S con terminal CPX y 3 zonas de presión 5-33 Festo P.BE-MPA-ES es 1108e...
Página 164: Adición De Posiciones De Válvula
5. Mantenimiento y conversión 5.4.3 Adición de posiciones de válvula Puede adaptar fácilmente el terminal de válvulas MPA-S a los requerimientos de su máquina o sistema añadiendo posiciones de válvula. La unidad de ampliación más pequeña es una placa base con 4 posiciones de válvula (MPA1) o 2 posiciones de válvula (MPA2).
Página 165: Componentes Necesarios
5. Mantenimiento y conversión Terminal de válvulas MPA-S con terminal CPX Importante En el terminal de válvulas MPA-S con terminal CPX y placa de alimentación eléctrica se permite un máximo de 16 placas base MPA. Sin placa de alimentación eléctrica se admiten 8 placas base MPA.
Página 166 Tab. 5/10: Ampliación de posiciones de válvulas Desmontaje Proceda del modo siguiente: 1. Afloje el terminal de válvulas MPA-S de la superficie de montaje (véase la sección “Desmontaje del terminal de válvulas MPA-S”). 2. Desmonte la placa base o placa de alimentación en el punto en el que desee ampliar el terminal de válvulas...
Página 167 3. Monte las placas de válvula o placas ciegas en las posiciones de válvulas vacías (véase la sección 5.3.3). 4. Monte el terminal de válvulas MPA-S en la superficie de fijación (véase el capítulo 2 “Montaje mural” o “Montaje en perfil DIN”).
Página 168: Adición De Una Placa De Alimentación Neumática (Solo Terminal De Válvulas Mpa-S Con Terminal Cpx O Conexión Cpi)
– A la derecha de la placa de alimentación eléctrica solo son admisibles los módulos electrónicos con circuitos separados del tipo VMPA..-FB-EMG-, (véase también el capítulo 5.3.5). Si su terminal de válvulas MPA-S solo está equipado con módulos electrónicos con circuito eléctrico común (tipo VMPA..-FB-EMS-...), alimente la neumática de la siguiente manera:...
Página 169 2. Monte la placa de alimentación eléctrica tal como se describe en las instrucciones para el montaje VMPA-FB-SP-...-V-... 3. Monte el terminal de válvulas MPA-S en la superficie de fijación (véase el capítulo 2 “Montaje mural” o “Montaje en perfil DIN”).
Página 170: Adición De Una Placa De Sensor De Presión
2. Monte la placa de sensor de presión como está descrito en las instrucciones de montaje VMPA-FB-PS-... 3. Monte el terminal de válvulas MPA-S en la superficie de fijación (véase el capítulo 2 “Montaje mural” o “Montaje en perfil DIN”).
Página 171: Adición De Un Regulador De Presión Proporcional
“Montaje”, puntos 1 a 3. 2. Monte el regulador de presión proporcional como está descrito en las instrucciones de montaje VMPA-…TA-... 3. Monte el terminal de válvulas MPA-S en la superficie de fijación (véase el capítulo 2 “Montaje mural” o “Montaje en perfil DIN”).
Página 172 5. Mantenimiento y conversión 5-42 Festo P.BE-MPA-ES es 1108e...
Página 173: Apéndice Técnico
Apéndice técnico Apéndice A Apéndice técnico Festo P.BE-MPA-ES es 1108e...
Página 174 ..........A-20 Festo P.BE-MPA-ES es 1108e...
Página 175: Especificaciones Técnicas
– Tornillo de retención del accesorio para montaje en perfil DIN 1,30 Nm MPA1 MPA2 – Componentes en placas base (válvula, placa ciega o regulador de presión) 0,25 Nm (± 10 %) 0,65 Nm (± 10 %) Festo P.BE-MPA-ES es 1108e...
Página 176 Aprox. 575 g – Por módulo CPX completo Aprox. 210 g – Placa final izquierda (terminal CPX) Aprox. 80 g – Placa final derecha (MPA-S) 55 g MPA1 MPA2 – Por válvula Aprox. 56 g Aprox.
Página 177 24 direcciones. Terminal de válvulas MPA-S con terminal CPX: – Se permite un máximo de 16 placas base (MPA-S con placa de alimentación eléctrica.) o bien 8 placas base (MPA-S sin placa de alimentación eléctrica).
Página 178 Grado de intensidad 2 Terminal de válvulas MPA-S con CPI, con ASI o con conexión multipolo: – hasta 280 mm de longitud del terminal, sin fijación adicional: Grado de intensidad 2 –...
Página 179 6 mm 8 mm – Escape de aire 4,5 mm 7 mm La presión de entrada p1 debe ser como mín. 1 bar más que la presión de salida p2. Tab. A/4: Medio y márgenes de presión Festo P.BE-MPA-ES es 1108e...
Página 180 Fig. A/2: Diagrama: Presión de pilotaje necesaria en relación con la presión de funcionamiento con alimentación de aire de pilotaje externa y uso de placas de válvula con código de identificación DS, HS, KS y NS Festo P.BE-MPA-ES es 1108e...
Página 181 Fig. A/3: Diagrama: Presión de pilotaje necesaria en relación con la presión de funcionamiento con alimentación de aire de pilotaje externa y uso de placas de válvula con código de identificación B, E, G, J, M, W y X Festo P.BE-MPA-ES es 1108e...
Página 182 Sentido del flujo 1 } 4 ó 4 } 3/5 no en válvulas con código de identificación I, W y X. Los valores para la posición central se indican entre paréntesis Tab. A/5: Caudales nominales y tiempos de conmutación para MPA1 A-10 Festo P.BE-MPA-ES es 1108e...
Página 183 Sentido del flujo 1 } 4 ó 4 } 3/5 no en válvulas con código de identificación I, W y X. Los valores para la posición central se indican entre paréntesis Tab. A/6: Caudales nominales y tiempos de conmutación para MPA2 A-11 Festo P.BE-MPA-ES es 1108e...
Página 184: Diagramas De Caudal De Placas Reguladoras De Presión
Regulador de presión B MPA1 Presión de salida Caudal Fig. A/5: Diagrama de tamaño MPA1 del regulador de presión B (código ident.: PH y PC): caudal en función de la presión de salida A-12 Festo P.BE-MPA-ES es 1108e...
Página 185 (código ident.: PG y PB): caudal en función de la presión de salida Regulador de presión P MPA2 Presión de salida Caudal Fig. A/7: Diagrama de tamaño MPA2 del regulador de presión P (código ident.: PF y PA): caudal en función de la presión de salida A-13 Festo P.BE-MPA-ES es 1108e...
Página 186 Regulador de presión A MPA2 Presión de salida Caudal Fig. A/9: Diagrama de tamaño MPA2 del regulador de presión A (código ident.: PG y PB): caudal en función de la presión de salida A-14 Festo P.BE-MPA-ES es 1108e...
Página 187 Regulador de presión A reversible MPA2 Presión de salida Caudal Fig. A/11: Diagrama de tamaño MPA2 del regulador de presión A reversible (código ident.: PM y PK): caudal en función de la presión de salida A-15 Festo P.BE-MPA-ES es 1108e...
Página 188 Variante de válvula de 2 bar: tipo VPPM-6TA-L-1-F-OL2H-...: Variante de válvula de 6 bar: tipo VPPM-6TA-L-1-F-OL6H-...: Variante de válvula de 10 bar: tipo VPPM-6TA-L-1-F-OL10H-...: Tab. A/7: Curvas características de flujo el regulador de presión proporcional tipo VPPM-8TA-L-1-... A-16 Festo P.BE-MPA-ES es 1108e...
Página 189 Variante de válvula de 2 bar: tipo VPPM-8TA-L-1-F-OL2H-...: Variante de válvula de 6 bar: tipo VPPM-8TA-L-1-F-OL6H-...: Variante de válvula de 10 bar: tipo VPPM-8TA-L-1-F-OL10H-...: Tab. A/8: Curvas características de flujo el regulador de presión proporcional tipo VPPM-8TA-L-1-... A-17 Festo P.BE-MPA-ES es 1108e...
Página 190 El terminal de válvulas MPA-S está previsto para uso industrial. En zonas residenciales puede ser necesario tomar medidas de supresión de interferencias. La longitud máxima del cable de señal para un terminal MPA-S con conexión multipolo es de 10 m Tab. A/9: Especificaciones técnicas generales para los componentes eléctricos Electrónica, terminal de válvulas MPA-S con conexión multipolo o con AS-interface...
Página 191 = 3 mA + 2 x 99 mA = 202 mA – Consumo de corriente con reducción de corriente: I = 3 mA + 2 x 18 mA = 39 mA Tab. A/11: Especificaciones técnicas de la electrónica, terminal de válvulas MPA-S con terminal CPX o conexión CPI A-19...
Página 192: Accesorios Festo
A. Apéndice técnico Las especificaciones técnicas del módulo electrónico del terminal de válvulas MPA-S con terminal CPX o conexión CPI se hallan en la descripción de la electrónica del módulo (véase la descripción del sistema del terminal CPX utilizado, en la tabla “Descripciones del terminal CPX”).
Página 193: Resumen De Componentes Suplementarios
Resumen de componentes suplementarios Apéndice B Resumen de componentes suplementarios Festo P.BE-MPA-ES es 1108e...
Página 194 Resumen de componentes de las posiciones de válvula ....Separación del terminal de válvulas MPA-S del terminal CPX ... .
Página 195: Resumen De Componentes De Las Posiciones De Válvula
Importante Terminal de válvulas MPA-S con conexión multipolo y en- cadenamiento eléctrico modular (tipo MPA-MPM-...): la cantidad de direcciones que ocupa una válvula depende – el módulo electrónico correspondiente (ver cap.
Página 196 Válvulas de 5/2 vías Código ident.: J Función: – Una válvula biestable de 5/2 vías (12/14) Código ident.: M Función: – Una válvula monoestable de 5/2 vías – Reposición por muelle neumático (12/14) Tab. B/1: Válvulas de 5/2 vías Festo P.BE-MPA-ES es 1108e...
Página 197 (82/84) Código ident.: E Función: – Válvula de 5/3 vías – Centro a descarga (12/14) (82/84) Código ident.: G Función: – Válvula de 5/3 vías – Centro cerrado (12/14) (82/84) Tab. B/2: Válvulas de 5/3 vías Festo P.BE-MPA-ES es 1108e...
Página 198 – Dos válvulas monoestables de 3/2 vías – Normalmente cerradas – Reposición por muelle neumático 12/14 82/84 Código ident.: KS Función: – Dos válvulas monoestables de 3/2 vías – Normalmente cerradas – Reposición por muelle mecánico 12/14 82/84 Festo P.BE-MPA-ES es 1108e...
Página 199 – Reposición por muelle neumático (12/14) (82/84) Código ident.: X Función: – Una válvula de 3/2 vías, monoestable, (14) normalmente cerrada, alimentación externa de aire – Reposición por muelle neumático (82/84) (12/14) Tab. B/3: Válvulas de 3/2 vías Festo P.BE-MPA-ES es 1108e...
Página 200 – Dos válvulas monoestables de 2/2 vías, normalmente cerradas – Reposición por muelle neumático 12/14 82/84 Código ident.: DS Función: – Dos válvulas monoestables de 2/2 vías, normalmente cerradas – Reposición por muelle mecánico 12/14 82/84 Festo P.BE-MPA-ES es 1108e...
Página 201 Importante: si esta válvula de 2/2 vías (código ident. I) también se hace funcionar con otras válvulas en el terminal de válvulas MPA-S, la válvula de 2/2 vías debe hacerse funcionar en una zona de presión separada con canal de escape (5) separado.
Página 202 Placa reguladora de presión para la toma (4) (regulador A) Código ident.: PG o PB Función: – Regula la presión de servicio en el canal (4) detrás de la válvula reguladora de flujo 14 5 3 12 B-10 Festo P.BE-MPA-ES es 1108e...
Página 203 2x2/2 vías (código de ident. D e I) y válvulas 2x3/2 vías (código de ident. H, K y N) no está permitida. Tab. B/5: Placas reguladoras de presión para regular las salidas (1), (2) y (4) B-11 Festo P.BE-MPA-ES es 1108e...
Página 204 Placa de cierre de presión vertical VMPA1-HS Código ident.: PS 12/14 Función: – Permite un cambio de válvulas bajo presión de funcionamiento y de pilotaje 82/84 5 3 12/14 Tab. B/7: Placa de cierre de presión vertical B-12 Festo P.BE-MPA-ES es 1108e...
Página 205: Separación Del Terminal De Válvulas Mpa-S Del Terminal Cpx
B. Resumen de componentes suplementarios Separación del terminal de válvulas MPA-S del terminal CPX El terminal de válvulas MPA-S está conectado al terminal CPX por medio de una interfaz neumática (ver figura siguiente). Terminal CPX Interfaz neumática Terminal de válvulas MPA-S Fig.
Página 206 B. Resumen de componentes suplementarios Fig. B/2: Desmontaje del terminal de válvulas MPA-S de la interfaz neumática La información sobre la sustitución de la interfaz neumática puede hallarse en el manual del sistema CPX. B-14 Festo P.BE-MPA-ES es 1108e...
Página 207 Junta Interfaz neumática Fig. B/3: Montaje del terminal de válvulas MPA-S en la interfaz neumática 3. Empuje la interfaz neumática junto con las placas base neumáticas. Asegúrese de que la junta y los componentes están correctamente posicionados. B-15...
Página 208 2 3 (vea la figura siguiente) primero ligeramente y luego a un par de 1,8 Nm (± 10 %). Fig. B/4: Fijación del terminal de válvulas MPA-S a la interfaz neumática 5. Fije el terminal MPA-S en su superficie de montaje (ver manual del sistema CPX).
Página 209 Indice Apéndice C Indice Festo P.BE-MPA-ES es 1108e...
Página 210 ............Festo P.BE-MPA-ES es 1108e...
Página 211 ........3-30 Terminal de válvulas MPA-S con terminal CPX ..
Página 212 ........VIII Festo P.BE-MPA-ES es 1108e...
Página 213 ......Interfaz neumática, Desmontaje/montaje ... . B-14 Festo P.BE-MPA-ES es 1108e...
Página 214 ....5-38 Conexión de tensión de carga ....3-26 Festo P.BE-MPA-ES es 1108e...
Página 215 ......1-41 Desmontaje/montaje ......Festo P.BE-MPA-ES es 1108e...
Página 216 ......1-38 Terminal de válvulas MPA-S Asignación de direcciones de las salidas ...
Página 217 ........1-40 Festo P.BE-MPA-ES es 1108e...
Página 218 C. Indice C-10 Festo P.BE-MPA-ES es 1108e...
