Extracción De Cubierta Derecha - GE ACP611I Manual De Servicio

1. Desconecte el cable de alimentación y retire el aparato del
gabinete (ver par.
2. Este compartimiento puede ser accesado de dos formas: a
través de la puerta de servicio para revisar el aparato o
retirando la sección derecha de la carcasa para trabajos
más grandes.
- PUERTA DE SERVICIO
Sólo el personal técnico debe acceder al aparato a través de la
puerta de servicio.
Retire el tornillo y abra la puerta para hacer las inspecciones
necesarias.
- EXTRACCIÓN DE CARCASA RH:
1. Retire los dos tornillos de la parte posterior.
2. Retire los cuatro tornillos del costado.
3. Retire los cinco tornillos de la parte inferior.
4. Retire la perilla de regulación de molido como se muestra.
Ahora toda la sección RH puede ser retirada y obtener
acceso a la unidad y los microinterruptores de las puertas
laterales y la descarga del dragado.

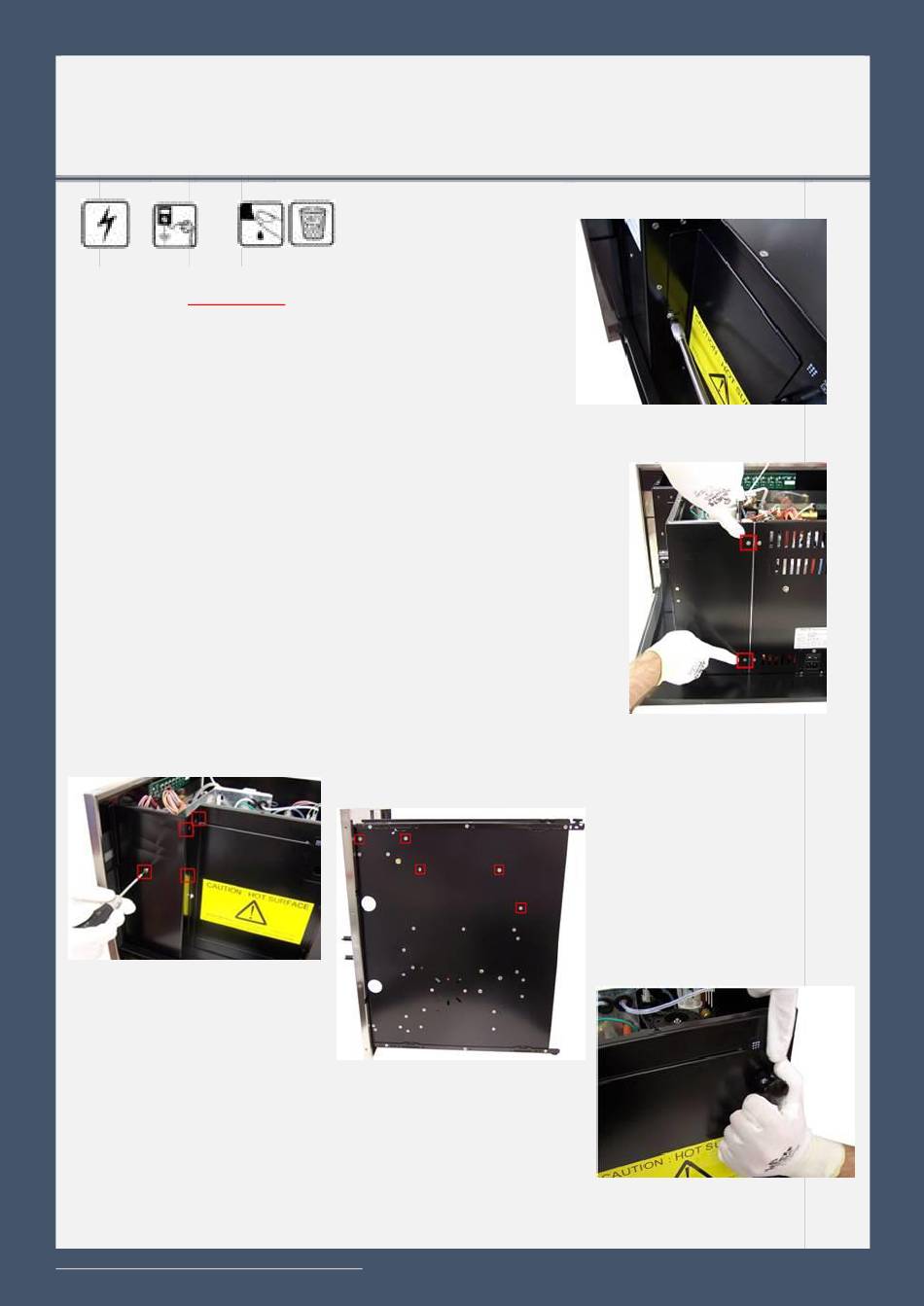

Fig. 3
