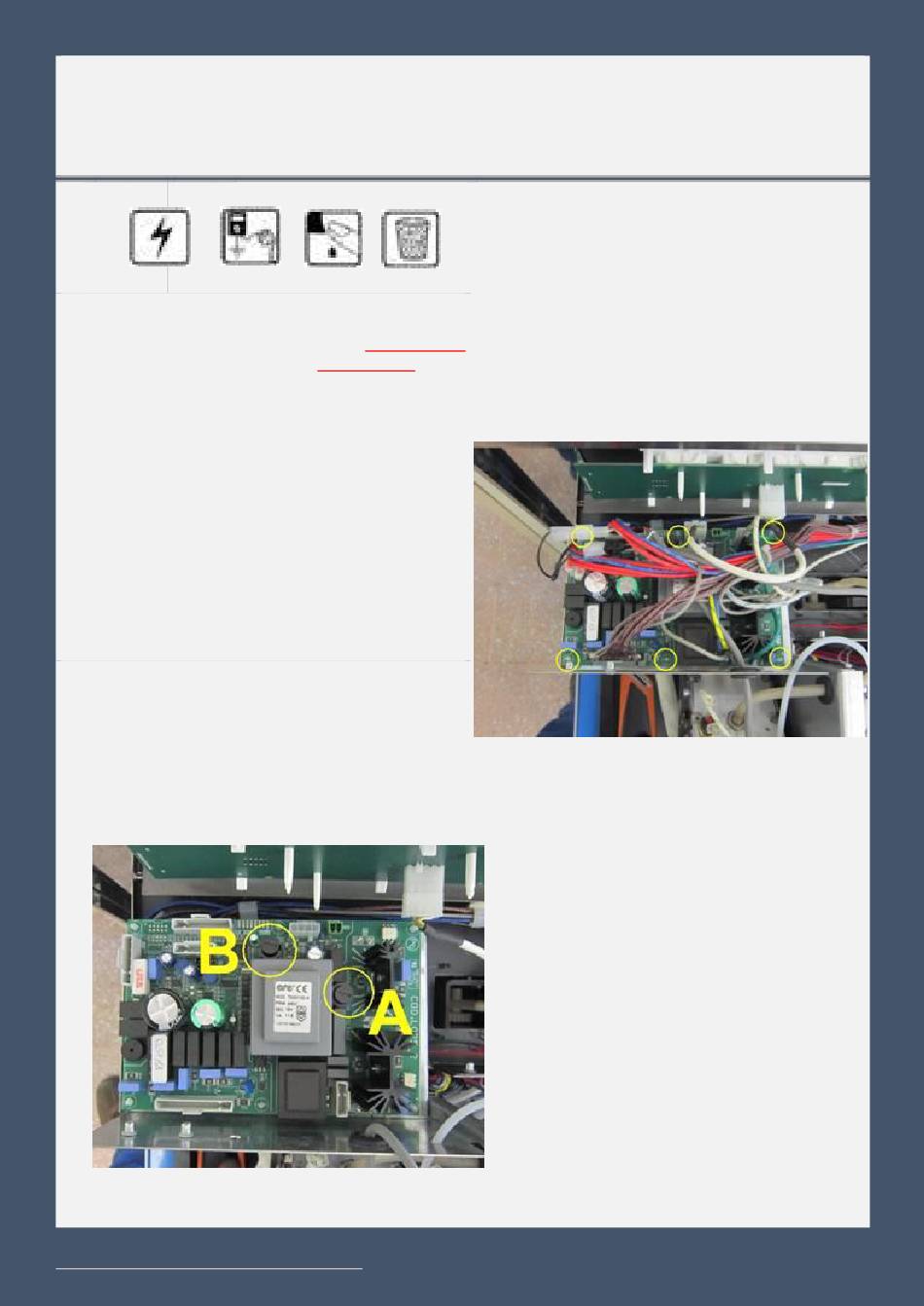

Sustitución de la Tarjeta de Alimentación y de Fusibles
1. Desconecte el cable de alimentación y deslice
hacia afuera del gabinete el aparato (no es
necesario sacarlo por
2. Retire la cubierta superior
3. Retire el espaciador plástico que conecta la
tarjeta de alimentación antes de desconectar
los cables
(fig.1).
4. Coloque la nueva tarjeta de alimentación
usando los mismos espaciadores.
5. Conecte el cable siguiendo el diagrama
eléctrico.
6.
ES MUY IMPORTANTE CONECTAR LOS
CABLES EN LA POSICIÓN CORRECTA.
7. Las conexiones no deben estar sueltas.
8. Reinstale el aparato en el gabinete.
9. Vuelva a conectar la alimentación eléctrica.
10. Encienda y verifique todas las funciones.
11. Para revisar los fusibles de la Tarjeta de
Alimentación retire las tapas usando un
destornillador de punta plana
A Fusible de Bomba
B Fusible de Molino
12. En caso de que uno de estos esté
interrumpido, reemplácelo usando otro con las
mismas clasificaciones.
REGRESAR A TABLA DE CONTENIDOS
Reemplazo de componentes y procedimiento de ajuste
completo).
(ver par. 7.1).
(ver par. 7.2).
(fig.2).
Fig.2
7.23
Fig.1
