6.10.7 Conexión de la válvula direccional

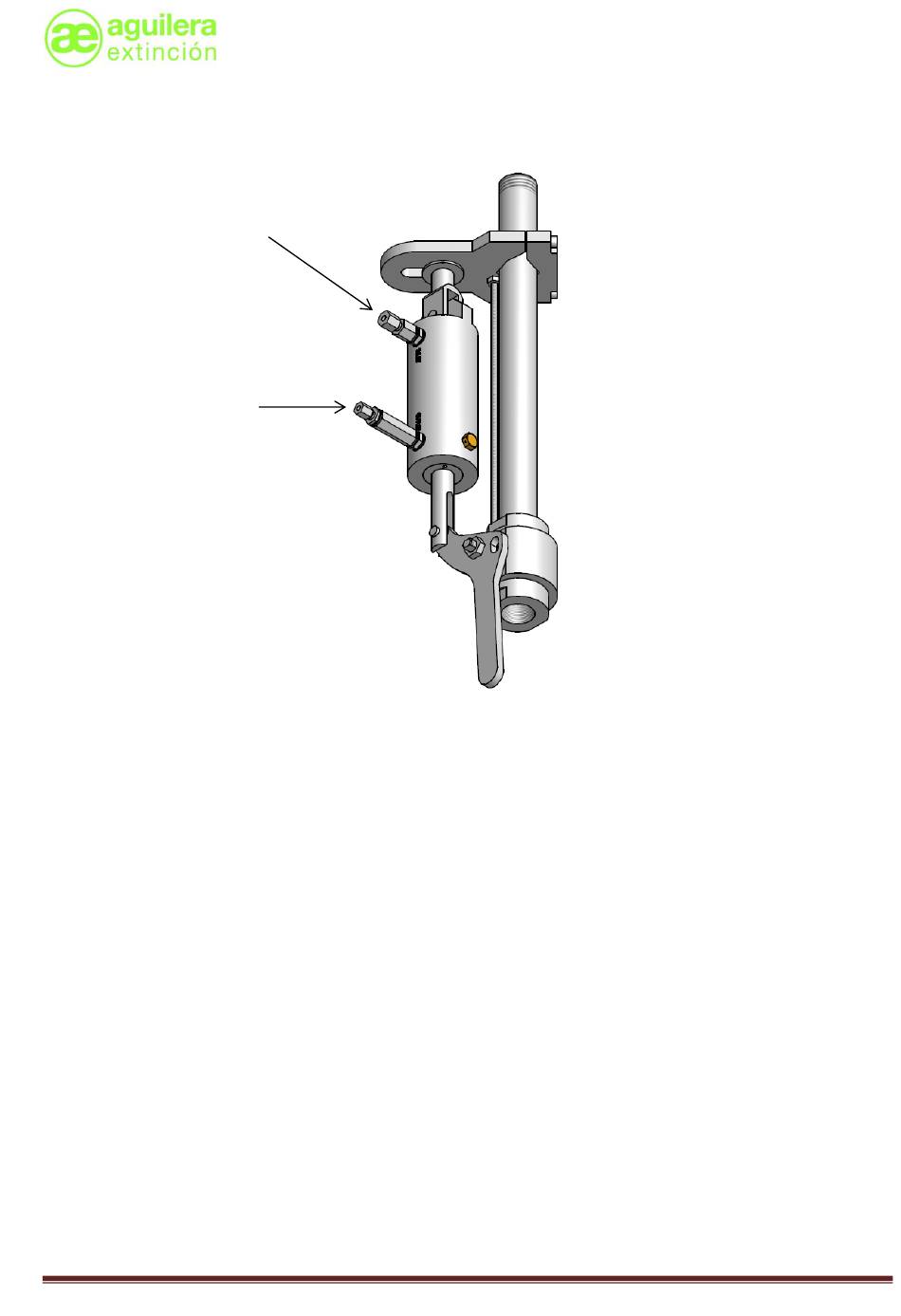

Entrada
(desde el sistema de disparo).
Está indicado con "INLET" en el
cilindro.
Salida
(al actuador neumático o al
latiguillo antirretorno). Está
indicado con "OUTLET" en el
cilindro.
1. Montar las tuberías de salida de la válvula direccional. Todos nuestros sistemas con válvulas
direccionales van acompañados de un esquema de conexionado neumático (como el esquema
tipo del punto 6.10.4) que especifica cómo se debe conectar cada una de las direccionales. Se
recomienda utilizar tubería de cobre de 6mm (exterior) con 1mm de espesor (no suministrada por
Aguilera). Los racores tienen conexión bicono.
2. Montar las tuberías de entrada de la válvula direccional, se recomienda utilizar tubería de cobre de
6mm (exterior) con 1mm de espesor (no suministrada por Aguilera). Los racores tienen conexión
bicono.
Página 104 de 134
AEX-MAN-201-0.0 v1.1
