7.2 Cambiar la posición de montaje
(véase Fig. 1 página 4- Fig. 5 página 6 y Fig. 7 página 11)
- Teniendo en cuenta la dirección de afluencia, colocar la carcasa (pos. 1) en la posición
deseada.
- Tras extraer la cubierta (pos. 16), soltar el cilindro roscado (pos. 24.10) girando 1/2 vuelta.
- Girar el regulador (pos. 24) 90° en la dirección deseada.
ATENCIÓN !
¡El tubo de purga (pos. 24.12) debe mirar hacia arriba!
- Atornillar el cilindro roscado (pos. 24.10) presionando la tobera (24.11) en la dirección
contraria.
- Comprobar la junta de la carcasa (pos. 17) y, en caso necesario, cambiarla.
- Poner la cubierta (pos. 16), el tornillo de purga (pos. 50) mira hacia arriba y en posición
perpendicular.
- Montar las tuercas hexagonales (pos. 28) (véase punto 7.5) y atornillarlas en cruz.
PN63:
- Adicionalmente, se procede a realizar el montaje de un manguito de dilatación (pos. 30)
en la atornilladura de la carcasa (pos. 1) y de la cubierta (pos. 16).
Instrucciones de funcionamiento y de montaje
®
CONA
S - Purgador de condensado de flotador

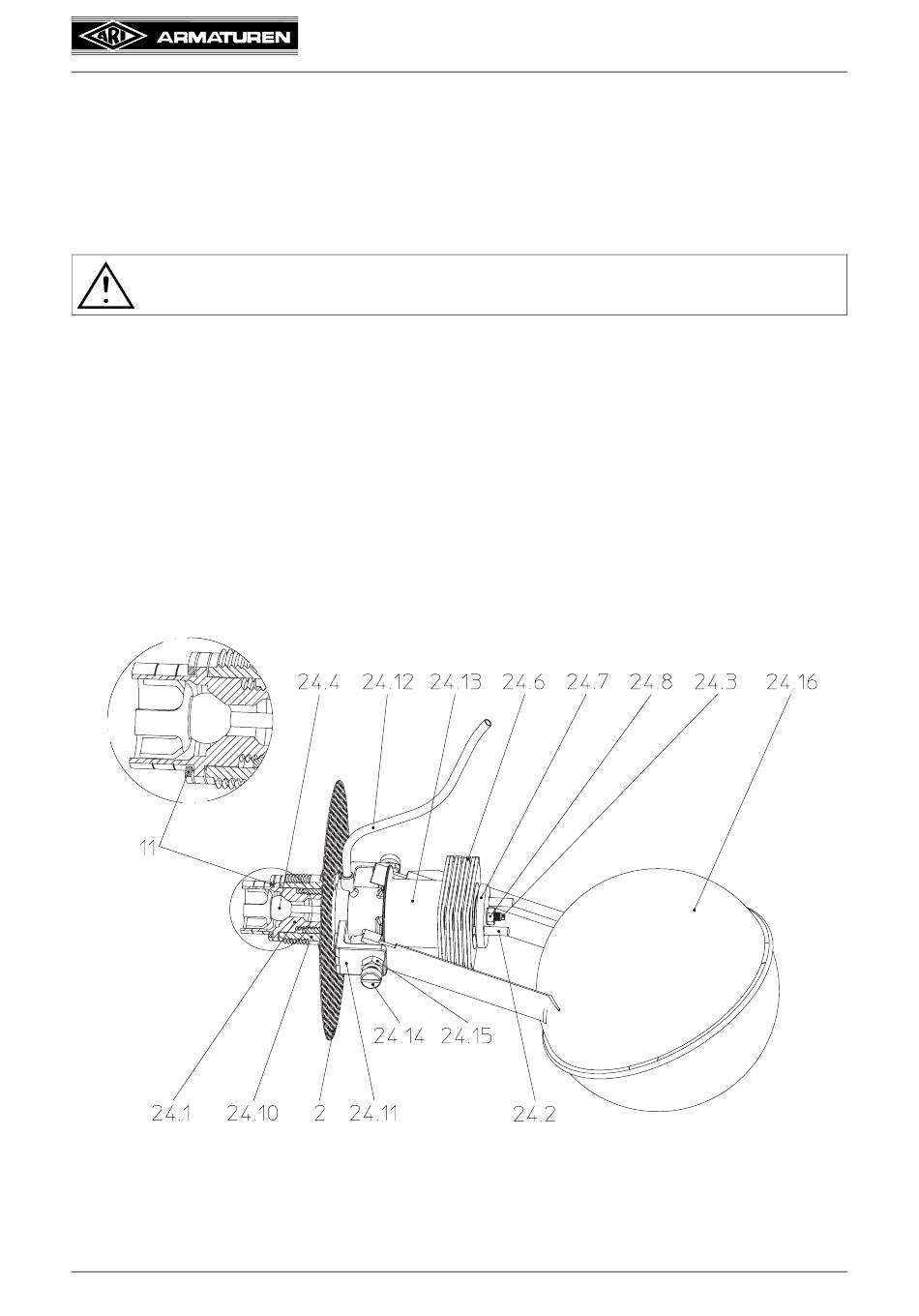

Fig. 7: Regulador del flotador, compl.
Rev. 0040805000 4608
Página 11
