Válvula de 3-Vías

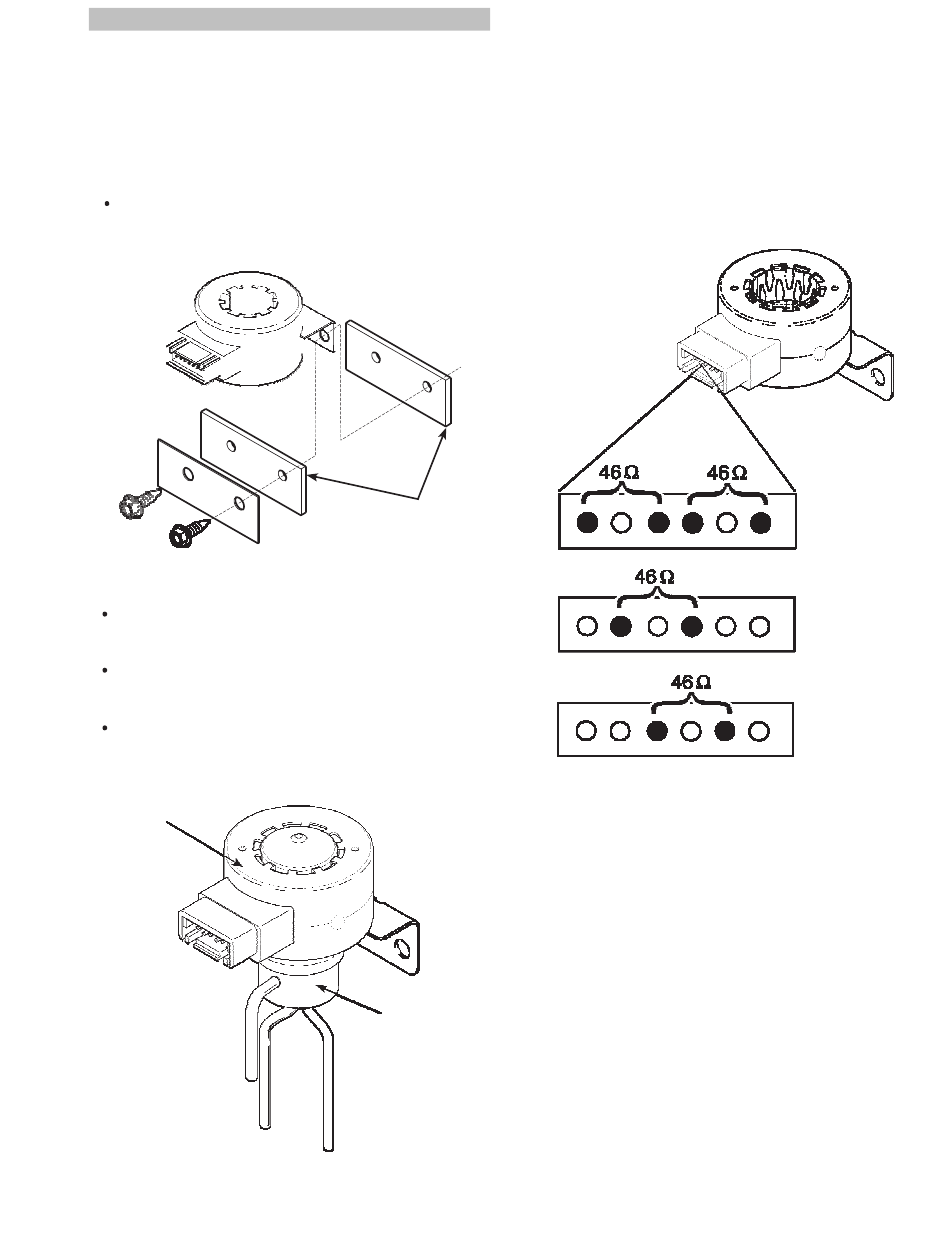

La válvula de 3-vías está ubicada debajo del ta-
blero de control principal en el compartimiento de
la máquina y es accesada por la parte trasera del
refrigerador. Está compuesta de un serpentín
magnético y el cuerpo de la válvula. Dos tornillos
cabeza hex de 1/4" montan la válvula al gabinete.
Para reducir la vibración asegúrese de que los
empaques de goma sean instalados en la
abrazadera de montaje.
Tres tubos de cobre conectan a la válvula de
3-vías.
Un tubo puente conecta de la secadora a la
entrada en la válvula.
Un capilar del congelador y un capilar del en-
friador conectan a los dos otros tubos en la
válvula.
Serpentín
Tubo Puente a Seca-
dora
Tubo Capilar al
Enfriador
Empaques de
Goma
Cuerpo de
la Válvula
Tubo Capilar al
Congelador
– 27 –
Serpentín de Válvula de 3-Vías
El serpentín de válvula de 3-vías recibe pulsa-
ciones de 12 VDC del tablero principal para
cambiar la posición de la válvula. Las pulsa-
ciones vienen demasiado rápido para medirlas
con un voltiómetro.
El serpentín de válvula de 3-vías tiene un valor
de resistencia de aproximadamente 46 ohmios,
que pueden ser medidos entre los pines del
serpentín.
