I-VIC300MS-SPAL / Válvulas Mariposa Vic-300
RETIRO DE LA PALANCA DE CIERRE CON
SEGURO PARA VÁLVULAS DE 8 PULG./219,1 MM
ADVERTENCIA
• Lea y comprenda todas las instrucciones antes
de retirar el conjunto de palanca de cierre con
seguro.
Si no sigue todas las instrucciones existe
riesgo de lesiones personales graves y/o daños
materiales.
ADVERTENCIA
• LA BOMBA DEBE ESTAR CERRADA para
que el flujo no pase por la válvula durante
los procedimientos siguientes.
Si no sigue estas instrucciones podría causar una falla
del producto con consecuencia de lesiones personales graves
y/o daños a la propiedad.
Es posible quitar la palanca de cierre con seguro sin sacar la válvula
del sistema de tuberías . LA BOMBA DEBE ESTAR CERRADA para que
el flujo no pase por la válvula durante el retiro de la palanca de cierre
con seguro .
LISTA DE PIEZAS DE LA PALANCA DE CIERRE CON SEGURO
N° de com-
ponente
Cant.
1
1
Conjunto de palanca de cierre con seguro
2
1
Placa
3
2
Tornillo de cabeza hexagonal (5/16 – 18 UNC x 1 pulg. de largo)
4
5
Arandela de seguridad (5/16 pulg.)
5
5
Tuerca hexagonal (5/16 - 18 UNC)
6
1
Tornillo de cabeza hexagonal (5/16 - 18 UNC x 2 pulg. de largo)
7
1
Perno de cabeza redonda y sección cuadrada
Arandela plana (1/8 pulg. de espesor x 3/4 pulg. de D.E. x 11/32 pulg.
8
2
de D.I.)
9
1
Cuña
victaulic.com
VICTAULIC ES UNA MARCA REGISTRADA DE VICTAULIC COMPANY. © 2014 VICTAULIC COMPANY. TODOS LOS DERECHOS RESERVADOS.
I-VIC300MS-SPAL_12
®
MasterSeal
Descripción
™
/ Instrucciones de Instalación y Mantenimiento

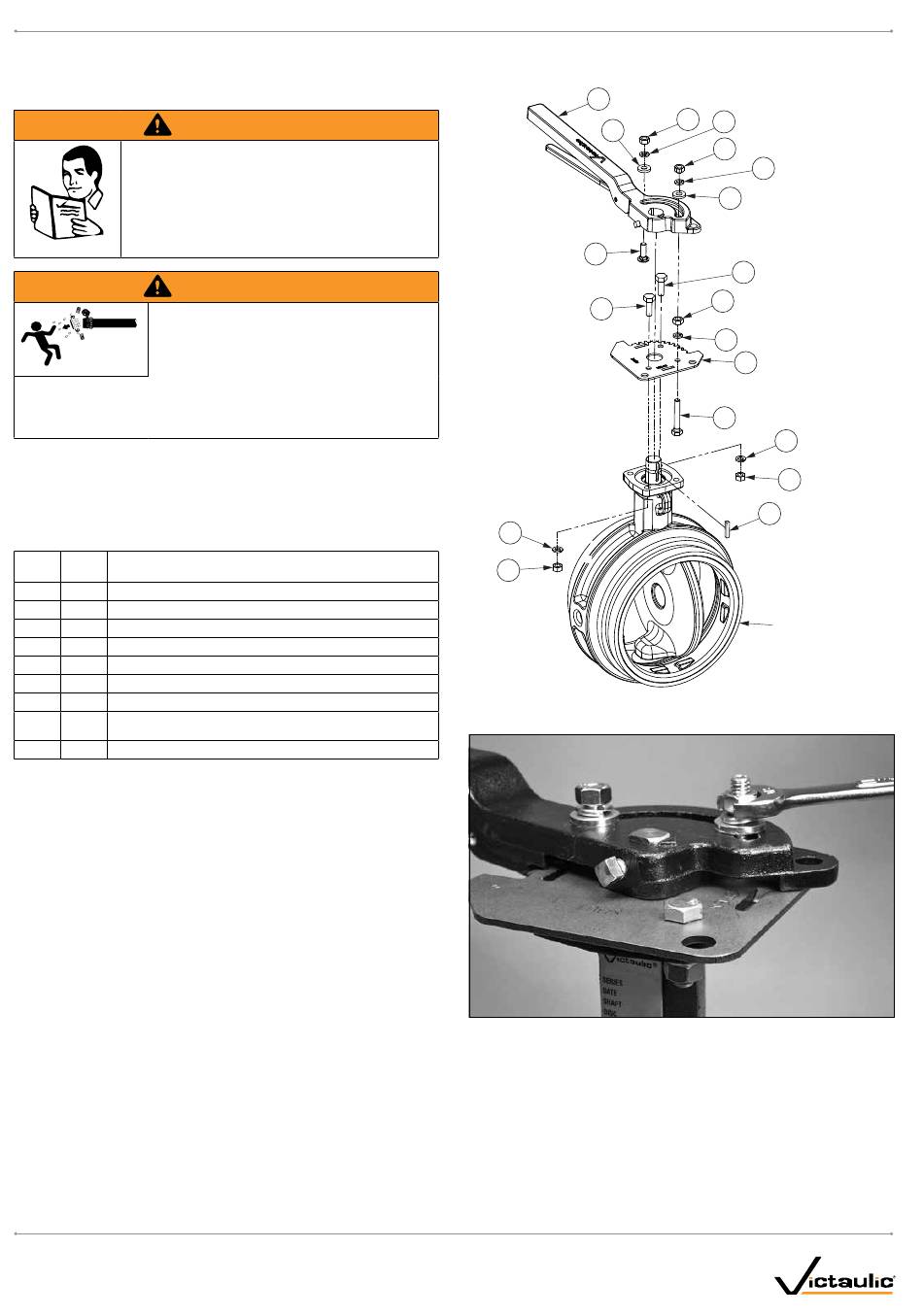

DIAGRAMA DEL CONJUNTO DE PALANCA DE CIERRE CON SEGURO
1
8
7
3
4
5
Exagerado para mayor claridad
1 .
Quite la tuerca hexagonal (pieza 5), la arandela de seguridad
(pieza 4) y la arandela plana (pieza 8) del tornillo de cabeza
hexagonal (pieza 6), como se muestra arriba .
5
4
5
4
8
3
5
4
2
6
4
5
9
Cuerpo
de la válvula
REV_F
