Genie KEP-1 Instrucciones De Instalación Y Operación

SISTEMA UNIVERSAL DE ENTRADA SIN
LLAVE PARA PUERTAS DE GARAJE
MODELOS KEP-1 y KEP-1A
INSTRUCCIONES DE
INSTALACIÓN Y OPERACIÓN
El sistema de entrada sin llave todo lo necesario para le mayoria de las
instalaciones en garajes residenciales. El contenido incluye el teclado de
codi cación con conducto de señales, caja de controles, transformador de
pared, dos (2) rollos de cable 7,62 m (25 pies) y una bolsa de piezas que
contienegrapas y sujetadores aislados.
1 2 3
4 5 6
7 8 9
Transformador
* 0 #

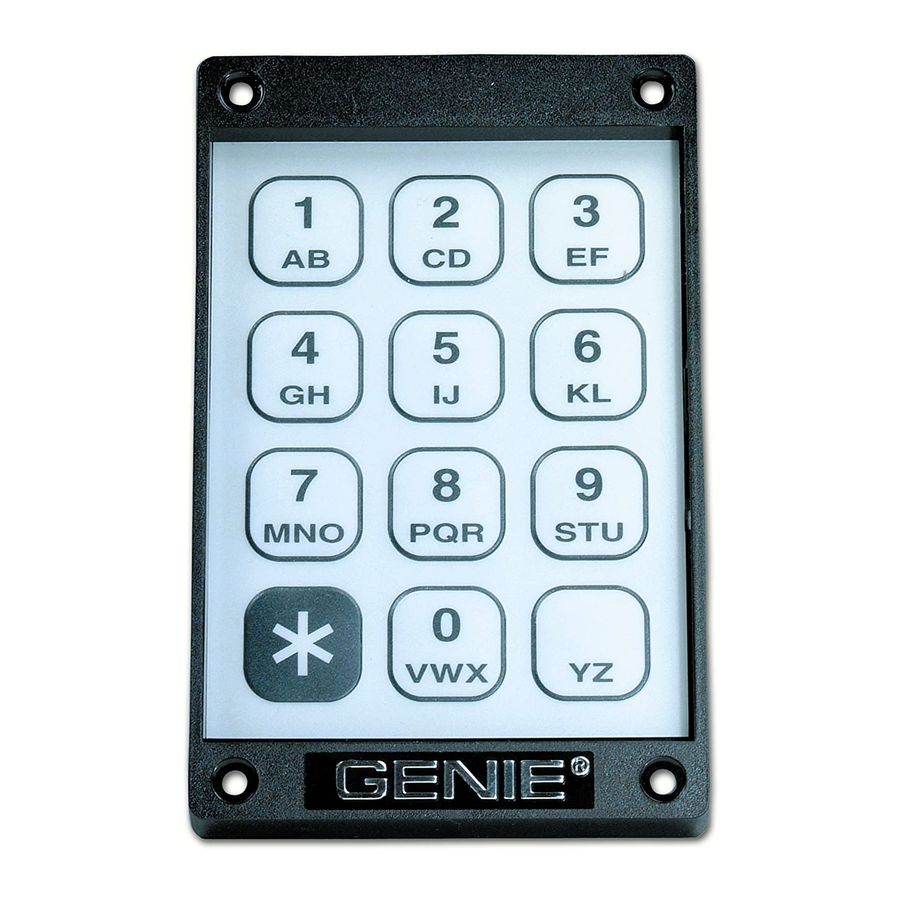

Teclado de codi cación
Caja de controles
PRECAUCIÓN DE SECURIDAD
Antes de instalar el sistema de entrada sin llave asegúrese de disconectar la
corriente eléctrica que va la abrepuertas del garaje. La mayoria de los
abrepuertas de garaje llevan un dispositive para desenganche manual.
Puesto que la operación automática de la puerta será imposible después de
sesconectada la alimentación, le sugerimos que desactive el abrepuertas
del garaje conforme con las instrucciones del fabricante. Esto permitirá la
operación manual de la puerta del garaje durante la instalación del sistema
de entrada sin llave.
The Genie® Company
1 Door Drive
Mt. Hope, OH 44660
Para obtener ayuda, llame al 1-800-654-3643
2242923617
Cable bi lar (2)
Bolsa de piezas
INSTALACIÓN
1. Escoja un sitio conveviente para el teclado de codi cación en la jamba de la puerta
o la pared exteriores. ASEGURESE DE QUE EL SITIO ESTÉ FUERA DE LA ZONA
RECORRIDO DE LA PUERTA DEL GARAJE EN MOVIMIENTO Y PIEZAS DE SOPORTE. La
Figura 1 ilustra el teclado de codi cación instalado en la jambe de la puerta; la
instalación de pared se ilustra en la Figura 2. IMPORTANTE: No permita que los niños
jueguen con la puerta
Jamba
de la
puerta
Teclado de
codi cación
3
2 6
1 5
4 9
7 8 #
0
*
Retén de
la puerta
Figura 1
2. Para el montaje en la jamba de la puerta, sencillamente suba el retén de la puerta
momentáneamente y corra el conducto de señales por debajo, hacia dentro del
garaje, Figura 3. Fije en la jamba de la puerta el teclado de codi cación usando los
cuatro tornillos de latón suministrados. PRECAUCIÓN: EL MONTAJE EL LA JAMBA
DE LA PUERTA NO SE DEBE USAR CON PUERTAS DE GARAJE DE UNA SOLA PIEZA.
Para el montaje en pared, perfore un ori cio de 13 mm (1/2 pulgada) en el sitio
escogido, cuidadisamente pase el conducto por el ori cio y dentro del garaje,
Figura 4. Asegúrese de encaminar todo el cableado conectar lejos de la puerta para
que asi no pueda engancharse en la puerta o demás piezas de la puerta. Fije en la
pared el teclado de codi cación usando los cuatro tornillos de latón suministrados.
Jamba de
la puerta
Retén de
la puerta
1 2 3
4 5 6
7 8 9
* 0 #
Interior
del garaje
Figura 3
3. Quite la tapa de la caja de controles oprimendo hacia adentro en los lados y tirando
hacia arriba. El conducto de señales se enchufa en la caja de controles y por lo tando
coloque la caja en la pared interior del garaje dentro del alcance del conducto de
señales. La colocación debida se ilustra en la Figura 5. Fijela con los dos tornillos de
2,50 cm (1 pulgada) suministrados.
Pared del
garaje
Teclado de
codi cación
3
6 2 1
5
9 8 4
# 7
0
*
Figura 2
Garage
Door
La pared
del garaje
Conducto
exterior
de señales
1 2 3
4 5 6
7 8 9
* 0 #
Perfore un
ori cio de
1.27 cm
(1/2 pulgada)
Figura 4
