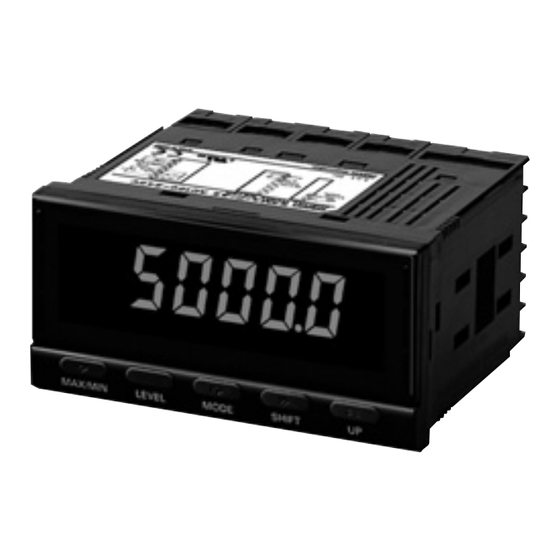

Procesador de frecuencia/velocidad

Publicidad

Enlaces rápidos

Procesador de frecuencia/velocidad
K3MA-F
Pantalla LCD de alta visibilidad con LEDs
en 2 colores configurable (rojo y verde)
• Entrada de contacto, NPN, PNP o impulso de tensión.
• Fácil ajuste mediante las teclas del frontal.
• Función de proceso de valor medio que estabiliza la visualización.
• Incluye funciones de escala, tiempo de auto-cero y tiempo
de compensación al arranque.
• Fácil confirmación de máx/mín.
• Profundidad reducida de 80 mm (medida desde el borde
de la placa frontal).
• Tapa protectora para los dedos (equipamiento estándar) contra
descargas eléctricas.
• Panel frontal NEMA4X (equivalente IP66) resistente al agua
y al polvo.
• Homologación UL.
• Marcado CE.
Estructura de la referencia
■ Composición de la referencia
:
K3MA-F-@
1
2
3
1. Tipo de entrada
F:
Impulso rotativo
2. Tipo de salida
Ninguna:
Sin salida
A2:
2 salidas de contacto de relé (SPST-NA)
Tabla de selección
■ Modelos disponibles
Tipo de entrada
Impulso rotativo
■ Accesorios (pedidos por separado)
Nombre
Cubierta blanda de protección contra
salpicaduras
Cubierta dura
Tensión de alimentación
100 a 240 Vc.a.
24 Vc.a./Vc.c.
Forma
Procesador de frecuencia/velocidad
3. Tensión de alimentación
100-240VAC: 100 a 240 Vc.a.
24VAC/VDC: 24 Vc.a./Vc.c.
Salida
Ninguno
2 salidas de contacto de relé (SPST-NA) K3MA-F-A2 100-240VAC
Ninguno
2 salidas de contacto de relé (SPST-NA) K3MA-F-A2 24VAC/VDC
K32-49SC
K32-49HC
Modelo
K3MA-F 100-240VAC
K3MA-F 24VAC/VDC
Modelo
K3MA-F
F-51

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Omron K3MA-F

  • Página 1 Salida Modelo Impulso rotativo 100 a 240 Vc.a. Ninguno K3MA-F 100-240VAC 2 salidas de contacto de relé (SPST-NA) K3MA-F-A2 100-240VAC 24 Vc.a./Vc.c. Ninguno K3MA-F 24VAC/VDC 2 salidas de contacto de relé (SPST-NA) K3MA-F-A2 24VAC/VDC ■ Accesorios (pedidos por separado) Nombre...
  • Página 2: Especificaciones

    Especificaciones ■ Valores nominales Modelo K3MA-F 100-240VDC, K3MA-F-A2 100-240VAC K3MA-F 24VAC/VDC, K3MA-F-A2 24VAC/VDC Tensión de alimentación 100 a 240 Vc.a. 24 Vc.a./Vc.c. Rango de tensión Del 85% al 110% de la tensión de alimentación nominal de funcionamiento Consumo 6 VA máx.
  • Página 3: Características

    5.000.000 de veces como mín. (a una frecuencia de conmutación de 1.200 veces por min.) Vida útil eléctrica 100.000 veces como mín. (a una frecuencia de conmutación de carga nominal de 10 veces por min.) (a una temperatura ambiente de 20°C) K3MA-F F-53 Procesador de frecuencia/velocidad...
  • Página 4: Conexiones

    Llave Circuito de Entrada entrada Micropro- Display cesador EEPROM Salida de Circuito de salida contacto (Ver nota). 12 V Circuito de tensión constante Circuito de fuente de alimentación Nota: Sólo modelos de salida a relés. K3MA-F F-54 Procesador de frecuencia/velocidad...
  • Página 5: Circuitos De Entrada

    NPN, entrada de contacto 12 V Circuito de PNP, entrada de impulso detección de tensión de tensión Impulso de tensión 10 kΩ El polo negativo de la fuente de alimentación del sensor y COM están conectados internamente. − K3MA-F F-55 Procesador de frecuencia/velocidad...
  • Página 6: Operación

    En vez de realizar ajustes mediante las teclas UP y SHIFT, es posible introducir valores reales como valores de entrada de escala para el Teaching. Este procedimiento es útil para realizar ajustes mientras se comprueba el estado de operación del K3MA-F. K3MA-F F-56 Procesador de frecuencia/velocidad...
  • Página 7: Funciones Convenientes

    “Teaching” de escala El parámetro (inp) para el nivel de configuración inicial del K3MA-F puede ajustarse utilizando valores de entrada reales mediante la función Teaching. Después de visualizar el parámetro, se pueden ajustar los valores de entrada reales mediante la siguiente operación.
  • Página 8 Valor MIN Display MAX/MIN Selección MAX/MIN LEVEL MODE SHIFT de límite inferior (OUT2) Tiempo de compensación de arranque 00000 visualizado Hora Fuente de alimentación Salida OUT2 K3MA-F F-58 Procesador de frecuencia/velocidad...
  • Página 9 Encendido cuando la función “Teaching” está habilitada. Parpadea mientras la función “Teaching” está operando. 3. Indicador de nivel Visualiza el nivel actual en el que se encuentra el K3MA-F. (Para más detalles véase más abajo.) 4. Tecla MAX/MIN Se utiliza para mostrar los valores máximo y mínimo al visualizarse un valor de medición.
  • Página 10: Dimensiones

    Sección del panel (incluida) del indicador principal 120 mín. 14,2 mm 7,6 mm 75 mín. +0,5 +0,5 El modelo K3MA-F usa terminales M3. 44,8 Se suministra con una cubierta de terminales. MAX/MIN LEVEL MODE SHIFT Ejemplos de aplicación Visualización de Visualización de la salida...
  • Página 11: Instalación

    5,8 mm máx. 5,8 mm máx. ■ Etiquetas de unidad (incluidas) • Las etiquetas de unidad no se encuentran adheridas al K3MA-F. Seleccione las etiquetas deseadas en la hoja suministrada. Nota: Para escalas y calibres, utilice las etiquetas de unidad que especifican las normativas o leyes pertinentes.
  • Página 12: Precauciones Generales

    3. Asegúrese de que la tensión nominal se alcance dentro de los superada su vida útil eléctrica. dos segundos posteriores a la conexión de la alimentación. K3MA-F F-62 Procesador de frecuencia/velocidad...
  • Página 13: Procedimientos De Funcionamiento

    Nivel de configuración inicial Contraseña “−0169” 1 s mín. Nivel de configuración de funciones avanzadas Nota: El tiempo para pasar al nivel de protección se puede establecer en el nivel de configuración de funciones avanzadas. K3MA-F F-63 Procesador de frecuencia/velocidad...
  • Página 14 ■ Parámetros Nota: 1. Algunos parámetros no son visualizados para ciertos modelos. 2. El K3MA-F detendrá la medición si se cambia al nivel de configuración inicial o al nivel de configuración de funciones avanzadas. 3. Si se cambia el rango de entrada, algunos parámetros se ajustan a los valores por defecto.
  • Página 15 − − − funciones del display avanzadas Unidad: s MODE MODE Tiempo para − − pasar al nivel de protección Unidad: s MODE Las selecciones visualizadas en vídeo inverso son selecciones iniciales. K3MA-F F-65 Procesador de frecuencia/velocidad...
  • Página 16: Bloqueos De Operación/Ajuste

    Parámetro Ajuste Cambio de configuración mediante la operación de teclas Inicio de las medidas. Se admite wtpt Se prohíbe No obstante, se pueden seguir cambiando todos los parámetros del nivel de protección. K3MA-F F-66 Procesador de frecuencia/velocidad...
  • Página 17: Ejemplo De Configuración

    K3MA-J. Aquí se muestra la configuración del siguiente ejemplo. 1. Elija la máxima frecuencia de entrada para el K3MA-F. Ajuste la selección de frecuencia de impulsos a 30 Hz o a 5 kHz. Ejemplo: Visualización de velocidad Ésta se ajustará...
  • Página 18: Garantía Y Limitaciones De Responsabilidad

    ■ GARANTÍA La única garantía que ofrece OMRON es que los productos no presentarán defectos de materiales y mano de obra durante un período de un año (u otro período, si así se especifica) a partir de la fecha en que OMRON los ha vendido.
