PRECISION TIG 375
®

CONTROLES Y CONFIGURACIONES

El Panel de Control Frontal contiene las perillas e interruptores necesarios para ajustar la operación de la
Precision TIG 375, con luces indicadoras de función y una pantalla electrónica para voltios y amperes. Los
®
componentes se describen a continuación:
1. INTERRUPTOR DE ENCENDIDO - El interruptor de línea de
entrada ENCIENDE o APAGA la alimentación, como lo indica en
el estado on u off en la pantalla digital del panel frontal.
2. INTERRUPTOR DE POLARIDAD – – El interruptor de encendido
giratorio tiene 3 posiciones para las selecciones CD-, CA y CD+
para la polaridad de soldadura de salida del Electrodo.
3. INTERRUPTOR DE MODO – El interruptor de modo permite la
selección posicionado verticalmente de dos modos de soldadura
de la máquina. El modo seleccionado está indicado por una luz
del panel de color que permite ver la configuración de la máquina
a distancia:
3.a Modo de VARILLA REVESTIDA (Posición superior) –Luz del
panel roja.
ADVERTENCIA
La DESCARGA ELÉCTRICA puede causar la
muerte.
• Cuando la Fuente de Energía esté ENCENDIDA
en el modo de VARILLA REVESTIDA los circuitos
del Electrodo tanto de los cables de la antorcha
TIG como de VARILLA REVESTIDA están eléctri-
camente energizados para Trabajar.
------------------------------------------------------------------------

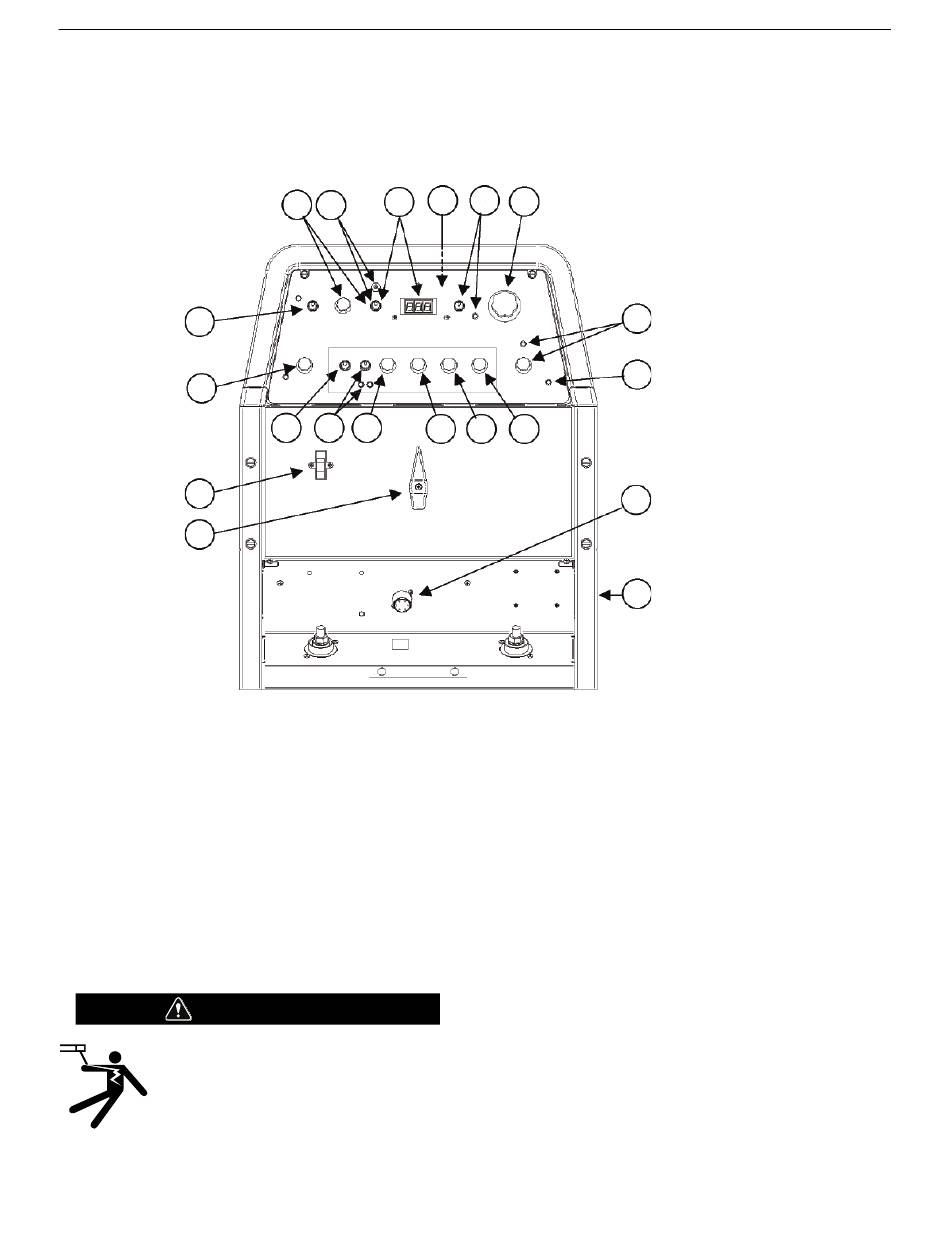

FIGURA B.1 - PANEL DE CONTROL
VARILLA
(Se muestra sin la cubierta de bisagras del borne)
TRABAJO
• El modo de Varilla Revestida CC se puede utilizar para
soldadura de varilla revestida de fines ge-nerales
(SMAW) dentro de la capacidad de la máquina. La capaci-
dad está muy limitada para el desbaste de aire carbón de
arco (AAC).
• En este modo, las terminales de salida se activan eléctri-
camente ENERGIZADAS, el flujo de gas no se activa y se
fijan los niveles de ENCENDIDO ENERGIZADO y
FUERZA DE ARCO, o el seleccionable Panel Avanzado
(Consulte Sección B-7 ), sin ajuste del panel frontal.
3.b Modo TIG (Posición inferior) – Sin luz del panel.
• Cuando el Interruptor de Polaridad se establece en CA,
el modo TIG proporciona alta frecuencia continua a fin de
estabilizar el arco para la soldadura TIG de CA.
Hi-Freq. se encienda después de un tiempo de preflujo
con el cierre del interruptor de inicio de arco, y se apaga
cuando el arco desaparece* después de abrir el interrup-
tor de inicio de arco.
* El voltaje de Arco y la corriente se leen para determi-
nar si el arco se ha establecido o no.
B-2
OPERACIÓN
1. INTERRUPTOR DE ENERGÍA
2. INTERRUPTOR DE POLARIDAD
3. INTERRUPTOR DE MODO
4. CONTROL DE BALANCE DE CA
5. INTERRUPTOR DE CONTROL
LOCAL / CORRIENTE REMOTO
6. CONTROL DE SALIDA MÁXIMA
7. CONTROL DE SALIDA MÍNIMA E
INTERRUPTOR DE PANTALLA
7a.BOTON DE MENU E INTERRUPTOR
DE PANTALLA
8. MEDIDOR DIGITAL E INTERRUP-
TOR DE PANTALLA
9. TIEMPO DE POSTFLUJO
10. LUZ DE APAGADO TÉRMICA
11. RECEPTÁCULO REMOTO
12. INTERRUPTOR DEL GATILLO
13. INTERRUPTOR DEL MODO DE
PULSACIÓN
14. CONTROL DE FRECUENCIA DE
PULSACIÓN
15. CONTROL DE TIEMPO DE
ENCENDIDO DE % DE PULSACIÓN
16. CONTROL DE CORRIENTE DE
RESPALDO DE PULSACIÓN
17. TIEMPO DE CAÍDA DE PENDIENTE
18. SELECCIONES DE CONFIGURA-
CION INTERNA (no se muestran)
19. CONTROL DE INTENSIDAD DE ALTA
FRECUENCIA (NO SE MUESTRA LA
UBICACIÓN ÚNICAMENTE)
