6.5.
CALIBRACIÓN DEL LASER LONGITUDINAL

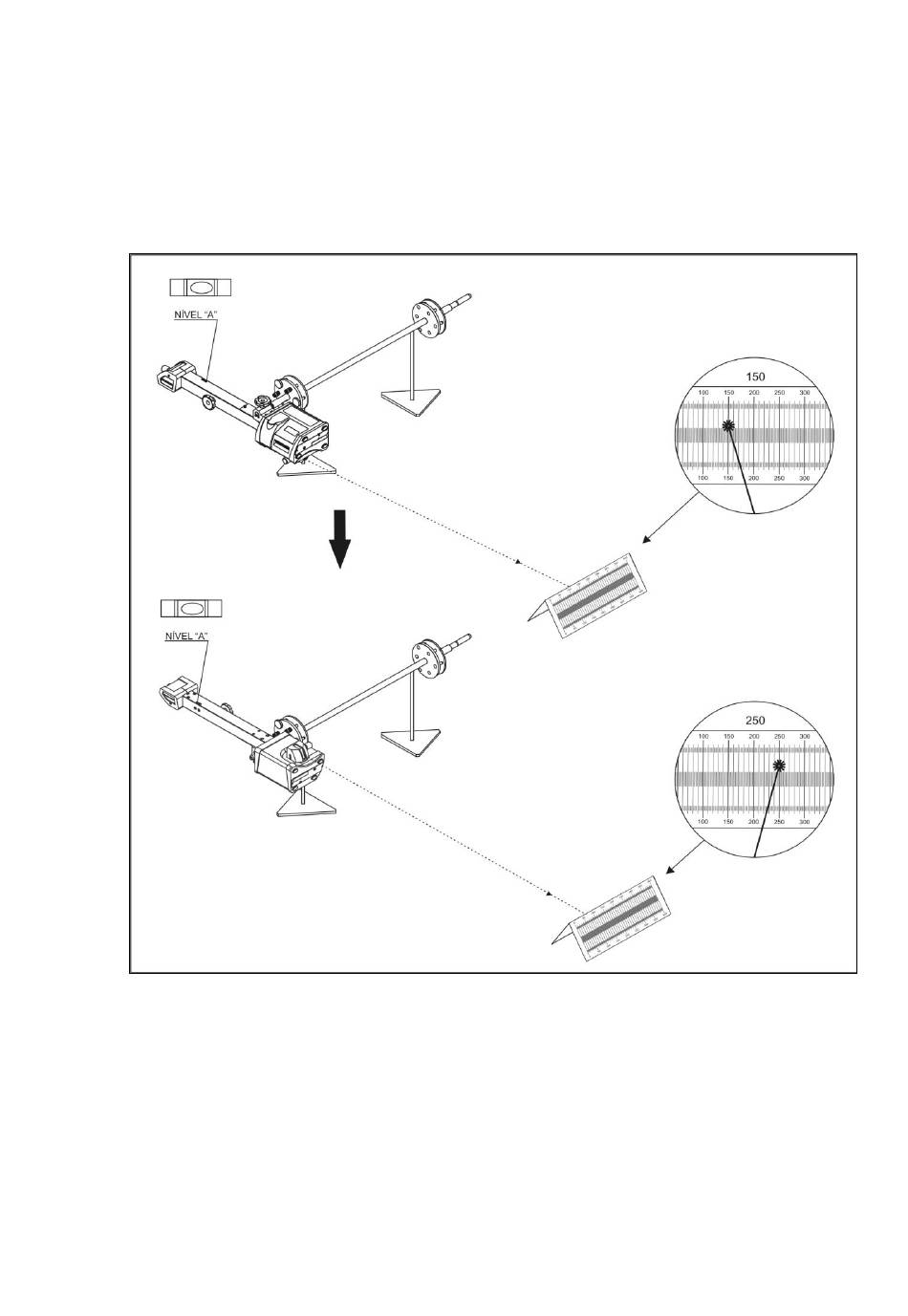

Instalar el proyector colocándolo en la Barra de calibración, manteniendo el
brazo del proyector nivelado de acuerdo con la figura abajo, o colocándolo en
el pino de una Garra. No es necesario compensar la deformación.
Proyectar el laser longitudinal en cualquier escala, a una distancia mínima de
3 metros, determinando un punto de referencia. En el ejemplo, la figura ilustra
el valor de 150 mm.
Retirar el proyector del pino y voltearlo 180º (display para abajo), recolocar el
proyector en el pino y proyectar el laser en la escala. Si el laser longitudinal
coincidir en el mismo valor (150 mm), estará calibrado. Si acaso contrario,
seguir los siguientes pasos.
25
