- Página 1 Dell EMC PowerEdge R6515 Guía técnica Modelo reglamentario: E45S Tipo reglamentario: E45S003 Junio de 2021 Rev. A05...
- Página 2 Notas, precauciones y advertencias NOTA: Una NOTA indica información importante que le ayuda a hacer un mejor uso de su producto. PRECAUCIÓN: Una PRECAUCIÓN indica la posibilidad de daños en el hardware o la pérdida de datos, y le explica cómo evitar el problema.
-
Página 3: Tabla De Contenido
Capítulo 3: Vistas y características del chasis..................9 Vista frontal del sistema................................9 Vista posterior del sistema..............................10 Interior del sistema................................11 Localizador de recursos rápido para el sistema PowerEdge R6515 de Dell EMC............12 Capítulo 4: Procesador........................13 Características del procesador............................13 Procesadores compatibles..............................13 Capítulo 5: Memoria........................ - Página 4 Dell EMC Data Migration Service............................45 ProSupport Enterprise Suite..............................45 Dell EMC ProSupport Plus for Enterprise........................46 Dell EMC ProSupport for Enterprise..........................46 Dell EMC ProSupport One for Data Center........................47 Tecnologías de soporte............................... 47 Dell Technologies Education Services..........................48 Dell Technologies Consulting Services..........................48 Dell EMC Managed Services..............................49...
-
Página 5: Capítulo 1: Descripción General Del Producto

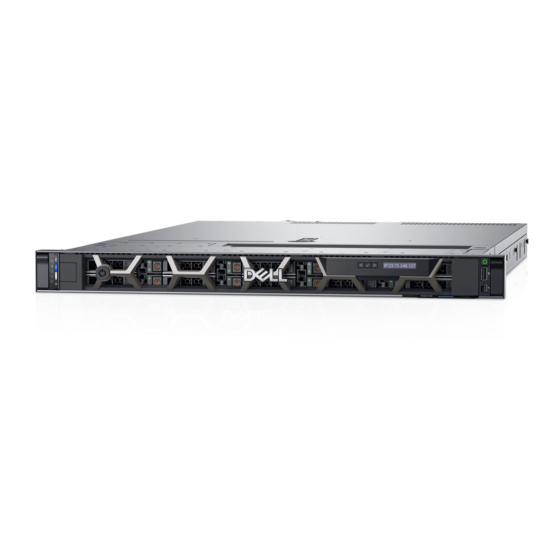

Introducción El Dell|EMC PowerEdge R6515 (sistema en rack de 1U) es un servidor de 1 socket y 1U diseñado para ejecutar cargas de trabajo complejas, mediante configuraciones de memoria, I/O y red altamente escalables. El sistema se basa en los procesador AMD EPYC de 2.ª... - Página 6 Tabla 1. Tecnologías destacadas de PowerEdge R6515 (continuación) Tecnología Descripción detallada configuración F2 del BIOS y LCD) a iDRAC. La interfaz de Quick Sync 1.0 (NFC) se agregó a los dispositivos de mano (móviles, Tablet) a través de la aplicación Dell OMM Android. Quick Sync 2,0 reemplaza a las generaciones anteriores de la tecnología NFC para extender la función a una mayor...
-
Página 7: Capítulo 2: Características Del Sistema
Características del sistema Temas: • Comparación de productos Comparación de productos En la tabla a continuación, se muestra la comparación entre PowerEdge R6515 y R6415: Tabla 2. Comparación de productos Función PowerEdge R6515 PowerEdge R6415 Procesador AMD EPYC de 2.ª y 3.ª generación... - Página 8 Tabla 2. Comparación de productos (continuación) Función PowerEdge R6515 PowerEdge R6415 ● BOSS ● BOSS ● IDSDM ● IDSDM Características del sistema...
-
Página 9: Capítulo 3: Vistas Y Características Del Chasis
Vista posterior del sistema • Interior del sistema • Localizador de recursos rápido para el sistema PowerEdge R6515 de Dell EMC Vista frontal del sistema Ilustración 1. Vista frontal de un sistema de 4 unidades de 3,5 pulgadas 1. Panel de control izquierdo 2. -
Página 10: Vista Posterior Del Sistema
3. Panel de control derecho 4. Etiqueta de información 5. Unidad (10) Vista posterior del sistema Ilustración 4. Vista posterior del sistema 1. Puerto serial 2. Puerto de red dedicado iDRAC9 NOTA: Permite acceder de manera remota a la iDRAC. 3. -
Página 11: Interior Del Sistema
Interior del sistema Ilustración 5. Interior del sistema 1. Soporte vertical 1A 2. Tarjeta miniPERC 3. Tarjeta madre 4. Procesador 5. Ranuras para módulos de memoria 6. el ventilador 7. Etiqueta de información 8. cubierta del backplane 9. Backplane 10. Seguro para la retención del cable 11. -
Página 12: Localizador De Recursos Rápido Para El Sistema Poweredge R6515 De Dell Emc
Localizador de recursos rápido para el sistema PowerEdge R6515 de Dell EMC Ilustración 6. Localizador de recursos rápido para el sistema PowerEdge R6515 Vistas y características del chasis... -
Página 13: Capítulo 4: Procesador
Procesador Hay varios SKU de procesadores AMD EPYC de 2.ª y 3.ª generación, que van desde 16 núcleos hasta 64 núcleos. Temas: • Características del procesador • Procesadores compatibles Características del procesador Las funciones clave de los procesadores AMD EPYC de 2.ª y 3.ª generación son las siguientes: ●... - Página 14 Tabla 3. Procesadores compatibles con R6515 (continuación) Procesador Frecuencia Núcleos/ Caché (MB) Velocidad Turbo TDP (W) (GHz) subprocesos máxima de la memoria (MT/s) 7742 2.25 64/128 3200 Sí 7702P 64/128 3200 Sí 7662 64/128 3200 Sí 7642 48/96 3200 Sí 7552 48/96 3200...
-
Página 15: Capítulo 5: Memoria
Memoria El sistema PowerEdge R6515 admite hasta 16 DIMM, 2 TB de memoria y velocidades de hasta 3200 MT/s El procesador de socket SP3 contiene ocho controladoras de memoria DDR4 SDRAM de 64 bits (64 bits de DATA más 8 bits de CHECK) que funcionan en modo sin asociar. -
Página 16: Velocidad De Memoria
Velocidad de memoria En la tabla a continuación, se enumeran los detalles de rendimiento y configuración de memoria para PowerEdge R6515, según la cantidad y el tipo de DIMM por canal de memoria. Tabla 6. Detalles sobre el rendimiento de DIMM... -
Página 17: Capítulo 6: Almacenamiento
Controladoras de almacenamiento • Unidades ópticas • Almacenamiento externo Unidades soportadas El sistema PowerEdge R6515 es compatible con unidades SAS, SATA, Nearline SAS y SSD. Tabla 8. Unidades soportadas: SAS y SATA o SSD Factor de Interfaz Formato de Capacidades... -
Página 18: Controladoras De Almacenamiento
Controladoras de almacenamiento Las opciones de la controladora RAID de Dell EMC ofrecen mejoras de rendimiento, incluyendo la solución de mini-PERC. Mini-PERC proporciona una controladora de hardware de RAID de base sin utilizar una ranura PCIe al usar un factor de forma pequeño y un conector de alta densidad al planar de base. -
Página 19: Capítulo 7: Redes Y Pcie
10 GbE. El sistema PowerEdge R6515 es compatible con hasta dos puertos de controladora de interfaz de red (NIC) de 10/100/1000 Mbps en el panel posterior. El sistema también es compatible con LAN en la placa base (LOM) en una tarjeta vertical opcional. Puede instalar una tarjeta vertical de LOM. - Página 20 Ilustración 8. Tarjeta vertical 2 La siguiente tabla describe las tarjetas de expansión compatibles: Tabla 11. Configuraciones del soporte vertical para tarjetas de expansión Soporte vertical para Ranuras PCIe del Conexión del Altura Longitud Anchura tarjetas de expansión soporte vertical procesador de la ranura...
- Página 21 Tabla 13. Configuración de la tarjeta vertical (incluye las ranuras 1 y 3) (continuación) Tipo de tarjeta Prioridad de las ranuras Número máximo de tarjetas PERC 11: adaptador externo (HBA355E) HBA: adaptador externo SSD PCIe NVMe Broadcom (1G QP) Broadcom (10G DP) Broadcom (25G DP) Intel 10G (BaseT DP) Intel 10G (SFP+ DP)
- Página 22 Tabla 14. Configuración con soporte vertical (incluye las ranuras 1, 2 y 3) (continuación) Tipo de tarjeta Prioridad de las ranuras Número máximo de tarjetas Intel 10G (SFP+ DP) 3, 2 Intel 1G (QP) 3, 2 Intel 25G (SFP DP) 3, 2 Emulex (FC32 2P/1P) 3, 2...
-
Página 23: Capítulo 8: Especificaciones Térmicas, Acústicas Y De Alimentación
Acústica Alimentación PowerEdge R6515 tiene una amplia colección de sensores que rastrean automáticamente la actividad térmica, lo que ayuda a regular la temperatura, reducir el ruido del servidor y disminuir el consumo de energía. Tabla 15. Herramientas y tecnologías de alimentación Función... -
Página 24: Térmico
El diseño acústico de PowerEdge R6515 refleja lo siguiente: ● Versatilidad: PowerEdge R6515 ahorra energía en el centro de datos y es lo suficientemente silencioso para ambientes de oficina en configuraciones mínimas y típicas. El sistema es suficientemente silencioso y el sonido se funde en el ambiente. - Página 25 Unidades SSD basadas en controladoras de PCIe: las unidades como las unidades Express Flash y las tarjetas de Fusion IO, ￭ requieren un flujo de aire mayor para el enfriamiento y dan lugar a niveles de ruido significativamente más altos Sistemas con PERC H330: esta configuración puede ser más silenciosa que aquellas con PERC H740P con batería de reserva.
-
Página 26: Capítulo 9: Sistemas Operativos Soportados
Sistemas operativos soportados Los siguientes son los sistemas operativos principales admitidos en R6515: ● Canonical Ubuntu Server LTS ● Microsoft Windows Server con Hyper-V ● Red Hat Enterprise Linux ● SUSE Linux Enterprise Server ● VMware ESXi Para obtener más información sobre las adiciones y versiones específicas, consulte https://www.dell.com/support/home/Drivers/ SupportedOS/poweredge-r6515 Sistemas operativos soportados... -
Página 27: Capítulo 10: Dell Emc Openmanage Systems Management
Dell EMC OpenManage systems management Ya sea que su entorno de TI esté compuesto por unos pocos servidores o miles, las soluciones de Dell EMC OpenManage Systems Management proporcionan funciones de administración integrales para los entornos de TI en constante evolución. OpenManage se basa en estándares abiertos y proporciona funcionalidad de administración del ciclo de vida del servidor basada en agentes y sin agentes, para... -
Página 28: Idrac9 Con Lifecycle Controller
Integrated Dell Remote Access Controller 9 (iDRAC9) con Lifecycle Controller, la inteligencia incorporada de cada servidor de nueva generación Dell EMC PowerEdge, lo ayuda a administrar servidores de Dell EMC sin agentes o con un agente de administración de sistemas, dentro de entornos físicos, virtuales, locales y remotos. iDRAC9 le alerta sobre problemas del servidor, permite administrar los servidores de forma remota y reduce la necesidad de acercarse al servidor físicamente. - Página 29 Tabla 16. Comparación de funciones para Dell EMC BMC e iDRAC9 Enterprise (continuación) Función Dell EMC BMC iDRAC9 Enterprise Inicio de sesión único Sí Autentificación de PK Sí Sí Nueva generación: bloqueo de Sí configuración Nueva generación: borrado del sistema de Sí...
- Página 30 Tabla 16. Comparación de funciones para Dell EMC BMC e iDRAC9 Enterprise (continuación) Función Dell EMC BMC iDRAC9 Enterprise Monitoreo de RAID para PERC Sí Sí Supervisión de NIC Sí Sí Monitoreo HD, incluido el gabinete de JBOD Sí Sí...
-
Página 31: Administración Sin Agentes
Administración sin agentes Dado que los servidores Dell EMC PowerEdge tienen una administración del ciclo de vida del servidor incorporada, a menudo no es necesario instalar un agente de software de OpenManage Systems Management en el sistema operativo de un servidor Dell EMC PowerEdge. - Página 32 ● OpenManage Enterprise soporta hasta 8000 dispositivos, independientemente de los factores de forma. Soporta servidores modulares, torres y racks de Dell EMC PowerEdge. También monitorea y crea alertas para dispositivos de otros fabricantes o sistemas de almacenamiento PowerVault MD y ME.
-
Página 33: Protocolos, Utilidades Y Herramientas De Dell Emc Openmanage
● ISO de Linux iniciable ● Server Update Utility (SUU) personalizada Para obtener más información, consulte la guía del usuario de Dell EMC Repository Manager, disponible en Dell.com/support/manuals. Dell Update Packages Dell Update Packages (DUP) son archivos ejecutables autocontenidos compatibles con Microsoft Windows o Linux que actualizan un componente en un servidor y aplicaciones como OMSA, iSM y DSET. -
Página 34: Integración Con Consolas De Terceros
Integración con consolas de terceros Dell EMC OpenManage proporciona integración con varias consolas líderes de otros fabricantes, entre las que se incluyen: Conjunto de integración de OpenManage para Microsoft System Center La combinación de Dell OpenManage Integration Suite y Microsoft System Center simplifica y mejora la implementación, la configuración, el monitoreo y la actualización de los servidores y el almacenamiento de Dell en ambientes físicos y virtuales. -
Página 35: Conexiones De Openmanage Con Consolas De Terceros
Dell EMC y BMC Software trabajan juntas para simplificar el proceso de TI al garantizar una integración estrecha entre la funcionalidad de administración de red, almacenamiento y servidores de Dell EMC y los productos de automatización del centro de datos y procesos de BMC Software. -
Página 36: Capítulo 11: Apéndice A. Especificaciones Adicionales
Peso del chasis • Video • • Especificaciones ambientales Dimensiones del chasis Ilustración 10. Dimensiones del chasis Tabla 17. Dimensiones del chasis PowerEdge R6515 Configuraciones del sistema 4 x 3,5 pulgadas o 482,0 mm 434,0 mm 42,8 mm 657,25 mm 692,62 mm... -
Página 37: Peso Del Chasis
Configuración de 10 x 2,5 pulgadas 15,8 kg (34,83 lb) Video El sistema PowerEdge R6515 es compatible con la controladora gráfica integrada Matrox G200eR2 con 16 MB de búfer de trama de video. Tabla 19. Opciones de resolución de video frontal compatibles Resolución... -
Página 38: Usb
1 ° generación, el puerto interno admite hasta USB 3.1 de 1 ° generación y los puertos frontales USB 2.0. Especificaciones ambientales En la tabla a continuación, se enumeran las especificaciones ambientales de PowerEdge R6515. Tabla 21. Especificaciones de temperatura... - Página 39 Tabla 24. Especificaciones de impacto máximo Impacto máximo Especificaciones En funcionamiento Seis impactos ejecutados consecutivamente en los ejes positivo y negativo "x", "y" y "z" de 6 G durante un máximo de 11 ms. Almacenamiento Seis impulsos ejecutados consecutivamente en los ejes x, y y z positivo y negativo (un impulso en cada lado del sistema) de 71 G durante un máximo de 2 ms Tabla 25.
-
Página 40: Matriz De Restricción Térmica
Matriz de restricción térmica Tabla 29. Matriz de restricción térmica para el procesador y los ventiladores Configuración 4 x 3,5 pulgadas 8 x 2,5 pulgadas Unidades de 10 x 2,5 pulgadas (NVMe) TDP del procesador Procesador cTDP Max 120 W 150 W Ventilador de STD Ventilador de STD... -
Página 41: Restricción Térmica Para El Ambiente Ashrae A3/Fresh Air
Tabla 31. Referencia de etiqueta (continuación) Etiqueta Descripción Disipador de calor Perfil bajo Restricción térmica para el ambiente ASHRAE A3/Fresh Air ● Las TDP del procesador iguales o superiores a 180 W no son compatibles. ● Los LRDIMM de capacidad igual o superior a 128 GB no son compatibles . ●... -
Página 42: Capítulo 12: Apéndice B. Cumplimiento De Normas Estándar
Apéndice B. Cumplimiento de normas estándar El sistema cumple con los siguientes estándares del sector. Tabla 32. Documentos estándar del sector Estándar URL para obtener información y especificaciones ACPIEspecificación de interfaz de alimentación y configuración https://uefi.org/specsandtesttools avanzada, v2.0c Ethernet IEEE 802.3-2005 https://standards.ieee.org/ HDGGuía de diseño de hardware, versión 3.0, para Microsoft microsoft.com/whdc/system/platform/pcdesign/desguide/... -
Página 43: Capítulo 13: Apéndice C Recursos Adicionales
QRL) servidor, incluidos videos, materiales de referencia, información de la etiqueta de servicio e información de contacto de Dell EMC. Energy Smart Solution Advisor El ESSA en línea de Dell EMC permite estimaciones más fáciles Dell.com/calc (ESSA) y significativas para ayudarlo a determinar la configuración más... -
Página 44: Capítulo 14: Dell Technologies Services
Para obtener más información, consulte DellEMC.com/Services. Temas: • Dell EMC ProDeploy Enterprise Suite • Servicios de consultoría remota de Dell EMC • Dell EMC Data Migration Service • ProSupport Enterprise Suite •... -
Página 45: Dell Emc Prodeploy Plus
Gracias a la integración de racks y a otros servicios de configuración del servidor, ahorra tiempo al recibir sus sistemas montados en rack, cableados, probados y listos para integrarse en el centro de datos. El personal de Dell EMC preconfigura los ajustes de RAID, BIOS e iDRAC, instala imágenes del sistema e incluso instala hardware y software de otros fabricantes. -
Página 46: Dell Emc Prosupport Plus For Enterprise
Optimice los recursos de TI con el modelo de soporte adecuado. Ilustración 12. ProSupport Enterprise Suite Dell EMC ProSupport Plus for Enterprise Cuando adquiere el servidor PowerEdge, recomendamos ProSupport Plus, nuestro servicio de soporte proactivo y preventivo para los sistemas cruciales de su empresa. -
Página 47: Dell Emc Prosupport One For Data Center
Ilustración 13. Modelo de soporte de Dell EMC Enterprise Dell EMC ProSupport One for Data Center ProSupport One for Data Center ofrece soporte flexible alrededor de todo el sitio para centros de datos grandes y distribuidos con más de 1000 recursos. Esta oferta está diseñada para los componentes de ProSupport estándares que aprovechan nuestra escala global, pero están diseñados para las necesidades de su empresa. -
Página 48: Dell Technologies Education Services
● Integre las API en su mesa de ayuda O bien, acceda a todos los requisitos de certificación y autorización de Dell EMC. Entrene al personal para usar los productos Dell EMC, ya que TechDirect le permite hacer lo siguiente: ●... -
Página 49: Dell Emc Managed Services
Dell EMC Managed Services Reduzca el costo, la complejidad y el riesgo de la administración de TI. Centre sus recursos en la innovación y la transformación digitales, mientras nuestros expertos lo ayudan a optimizar las operaciones de TI y la inversión con servicios administrados respaldados por niveles de servicio garantizados.
