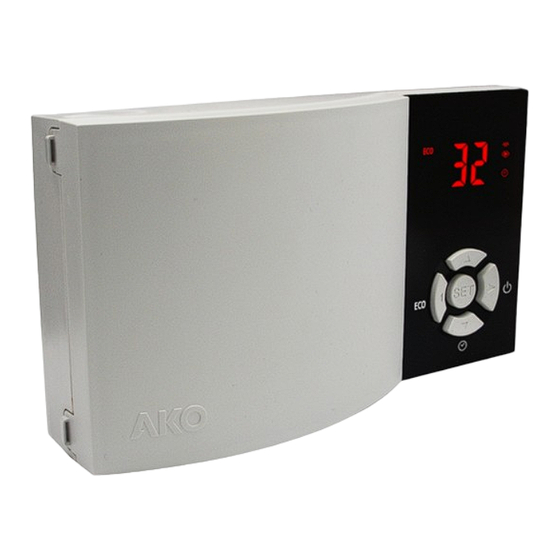

AKO D14810 Instrucciones De Instalación

E D148H101 Ed.02
Instrucciones de instalación
AKO-D14810 AKO-D14820
AKO-D14810-R AKO-D14820-R
Advertencias
-Utilizar el equipo no respetando las instrucciones del fabricante, puede alterar los requisitos de seguridad del
aparato. Para el funcionamiento correcto del aparato sólo deberán utilizarse sondas de las suministradas por AKO.
-El equipo debe ser instalado en un sitio protegido de las vibraciones, del agua y de los gases corrosivos, donde la
temperatura ambiente no supere el valor reflejado en los datos técnicos.
-Para una lectura correcta, la sonda debe ubicarse en un sitio sin influencias térmicas ajenas a la temperatura que se
desea controlar.
-El circuito de alimentación debe estar provisto de un interruptor para su desconexión de mínimo 2 A, 230 V, situado
cerca del aparato. Los cables entrarán por la parte posterior y serán del tipo H05VV-F ó H05V-K.
-La sección a utilizar dependerá de la normativa local vigente, pero nunca deberá ser inferior a 1 mm .
-Los cables para el conexionado de los contactos de los relés, deberán tener una sección de 2,5 mm .
-Entre -40 °C y +20 °C, si se prolonga la sonda NTC hasta 1.000 m con cable de mínimo 0,5 mm², la desviación
máxima será de 0,25 °C (Cable prolongación de sondas ref. AKO-15586)
ATENCIÓN: Equipo no compatible con AKO-14917 (Módulo externo de comunicación) y AKO-14918 (Llave de
programación)
Funcionamiento
Pantalla
Teclado
Pulsando durante 5 segundos, permite variar los puntos de ajuste (SP1 ó SP2).
SET
Pulsando durante 10 segundos, accede al menú de programación.
En el menú de programación, accede al nivel o parámetro mostrado en pantalla o, durante el ajuste de
un parámetro, acepta el nuevo valor.
Pulsando durante 1 segundo, muestra el valor de la siguiente sonda conectada (según configuración). Si hay
SET
disponible una tercera sonda, una nueva pulsación la mostrará. Transcurridos 5 segundos, el equipo retorna
a la visualización por defecto (Ver parámetro P8).
En el menú de programación, permite desplazarse por los diferentes niveles, o en el ajuste de un parámetro,
variar el valor del mismo.
Pulsando durante 2 segundos, activa o desactiva la programación horaria. Si no se ha programado ningún
SET
evento, no es posible activarla.
Pulsando durante 5 segundos, accede a la configuración del reloj y programación de eventos.
En el menú de programación, permite desplazarse por los diferentes niveles, o en el ajuste de un parámetro,
variar el valor del mismo.
Pulsando durante 2 segundos, activa / desactiva el modo Stand-by. En el modo Stand-by, el equipo no
SET
realiza ninguna acción y en pantalla solo se muestra encendido el indicador . m
En el menú de programación, accede al nivel o parámetro mostrado en pantalla.
Pulsando durante 2 segundos, activa o desactiva el modo ECO.
SET
En el menú de programación, sale del parámetro sin guardar cambios, retrocede al nivel anterior o sale de
programación.
2
2
El modo ECO esta activo.
El equipo esta en Stand-by, la regulación está detenida.
El equipo esta en modo de programación.
El relé de resistencia (RES) está activo.
El relé de la bomba (PUMP) está activo.
Hay una alarma activa.
Fijo: La programación horaria esta activa.
Intermitente: La programación horaria se ha
deshabilitado temporalmente hasta el siguiente inicio de
evento (Funcionamiento forzado por tecla).
Destello: La programación horaria se ha deshabilitado de
forma indefinida (Modo manual).
Instalación
2
2
1
3
Puesta en funcionamiento
Al recibir alimentación, el equipo arrancará en modo WIZARD (InI / 1 intermitente), pulse N ó Q
para seleccionar la aplicación más adecuada.
1: Equipos compactos
2: Equipos compactos con depósito auxiliar
3: Sistemas con acumulador independiente *
4: Sistemas con acumulador independiente y depósito auxiliar *
*No disponible en AKO-D14810 / D14810-R
Al pulsar SET, el asistente configura los parámetros del equipo al tipo de aplicación escogida.
A continuación solicita la configuración de fecha y hora mediante los parámetros:
r1: Hora r2: Minuto r3: Día r4: Mes
Pulse SET para validar cada valor. Al finalizar, el equipo muestra la temperatura de la sonda 1 y
comienza la regulación.
Programación horaria
(Solo AKO-D148xx-R)
Esta función permite programar hasta 5 eventos (Et1 a Et5). En cada evento se deben definir los
siguientes parámetros:
On1-5: Activa / desactiva el evento
hi1-5: Define la hora de inicio del evento
ni1-5: Define el minuto de inicio del evento
hF1-5: Define la hora de finalización del evento
nF1-5: Define el minuto de finalización del evento
SE1-5: Define que día o días de la de la semana se iniciará el evento
tE1-5: Define el tipo de evento a iniciar entre estas dos opciones (1):
0= El equipo pasa al modo Stand-by
1= El equipo pasa a modo ECO
Para acceder a la programación de eventos, pulse la tecla Q durante 2 segundos y seleccione una
de las siguientes opciones:
rtC: Define los parametros del reloj (fecha y hora)
Et1 ... Et5: Define los parametros de los eventos 1 al 5 respectivamente
(1): Los equipos AKO-D14810 / D14810-R no disponen del modo ECO, por tanto este
parámetro no está disponible y unicamente es posible programar eventos de modo Stand-by.
2
4
r5: Año
