Visonic MCT-100 Instrucciones Instalación

MCT-100 MCT -100
MCT MCT -100 -100
Transmisor Inalámbrico PowerCode
Totalmente Supervisado de Dos Entradas
1 1 1 1 . INTRODUCCIÓN . INTRODUCCIÓN . INTRODUCCIÓN . INTRODUCCIÓN

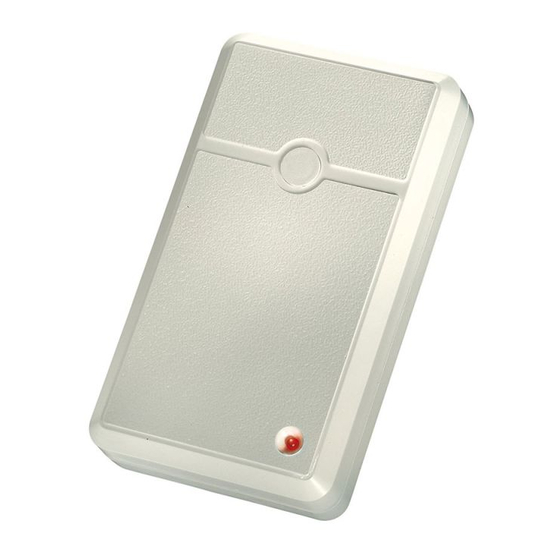

El MCT-100 es un transmisor inalámbrico totalmente super-
visado de dos entradas diseñado para aplicaciones en
seguridad electrónica. Ambas entradas se pueden poner en un
bucle normalmente cerrado (N.C.), o con una resistencia fin de
línea (E.O.L.) en la que se podrán usar sensores N.C. y N.A. Un
microinterruptor de la placa permite al instalador deshabilitar la
entrada Nº1 (IN1) en aplicaciones donde sólo necesite una
entrada.
Cada entrada tiene un código PowerCode individual de 24
bits que le identifica en el receptor de destino como si
fueran dos transmisores distintos. Cada código se selecciona
aleatoriamente en fábrica de los 16 millones de combinaciones
posibles.
Tras la detección, el MCT-100 activa el transmisor de la placa, el
cual transmite su código PowerCode específico seguido de una
señal de alarma y varias señales de estado de tamper y pila baja.
La alarma y el resto de los datos se reenvían a la central de
alarma o al ordenador, dependiendo del sistema en que se use
el detector.
Dado que los mensajes que transmite el MCT-100 pueden
chocar con mensajes que transmiten otros transmisores
PowerCode, se utiliza una secuencia inteligente de anti-colisión
(vea Apéndice A).
El MCT-100 está protegido por un contacto tamper, que se activa
al quitar la tapa. Una vez abiertos los contactos del tamper, se
transmitirá un mensaje desde la entrada 1, con la marca de
"tamper" en ON. Si el instalador deshabilita la entrada 1, la
situación de tamper la transmitirá entonces la entrada 2.
Cada 60 minutos, se transmite automáticamente un mensaje de
supervisión, distinguido por una marca específica, desde la
2 2 2 2 . ESPECIFICACIONES . ESPECIFICACIONES . ESPECIFICACIONES . ESPECIFICACIONES
Frecuencia (MHz): 433,92, 315 o cualquier otra frecuencia
dependiendo de la legislación local.
Secuencia de Transmisión: 3 trenes de datos a intervalos
variables en 3 segundos.
Codificación: Código de identificación de 24-bit seleccionado en
fábrica, sobre más de 16 millones de combinaciones.
Longitud total del mensaje: 36 bits
Entradas de alarma: 2, cada uno con un transmisor separado
de 24 bits.
Tipo de entradas: N.C / E.O.L., seleccionable con un
microinterruptor de la placa.
Resistencia fin de línea: 47 k
Repetición del mensaje: Un solo mensaje o transmisión
repetitiva (una vez cada 3 minutos), seleccionable con un
microinterruptor de la placa
Supervisión: Mensaje de actividad de la entrada 1 (si activada)
o de la entrada 2 (si entrada 1 desactivada) cada 60 minutos.
3 3 3 3 . INSTALACIÓN . INSTALACIÓN . INSTALACIÓN . INSTALACIÓN
3.1 Montaje
Quite el tornillo de la tapa frontal (Fig. 2) y separe la tapa de la
base. La tapa de plástico que se muestra se suministra en una
bolsa aparte - guárdela para su uso posterior. Instale la base con
el circuito impreso en el emplazamiento elegido, usando los
agujeros de montaje y de cableado que se muestran en la Figura 1.
DS2241
Ω
Instrucciones Instalación
entrada 1 (si habilitada) o desde la entrada 2 (si la entrada 1 está
deshabilitada). De esta manera se informa al receptor, a
intervalos regulares, de la presencia del MCT-100 en el sistema.
Figura 1. MCT-100, Tapa Quitada
Un LED indicador se enciende durante la transmisión de alarma
o tamper. El LED no se enciende cuando se envían los mensajes
de supervisión.
La alimentación se obtiene de una pila de 3,6 V de litio (Lithium
Thionyl-Chloride). Una pila descargada, hará que se añada una
marca de "pila baja" a cualquier mensaje transmitido (Apéndice A).
Respuesta apertura tamper: El mensaje de tamper se transmite
cada 3 minutos (hasta que se cierre el contacto).
Alimentación: Pila 3,6 V Lithium Thionyl Chloride (LiSOCl
tamaño 1/2 AA, Tadiran TL-5902.
Capacidad nominal de la pila: 1,2 Ah
Consumo de corriente: 5 µA en reposo, 8 mA en transmisión
(incluyendo LED)
Periodo de vida de la pila (con el LED encendido)
@ 10 transmisiones al día: aproximadamente más de 10 años
@ 50 transmisiones al día: aproximadamente 6 años
Supervisión de la Pila: Envío automático del estado de la pila
con cada alarma y con cada autotest periódico.
Temperatura de trabajo: de 0°C a 49°C (de 32°F a 120°F).
Dimensiones: 110 x 63 x 25 mm
Peso: 66,5 g (2,34 oz)
Cumple las normas: FCC Parte 15, ETS300-220 y MPT1349.
Los modelos 418 & 433,92 MHz cumplen la norma EMC
89/336/EEC y 92/31/EEC, y llevan marcado CE.
Figura 2. Apertura Tapa
),
