1. DESCRIPCIÓN

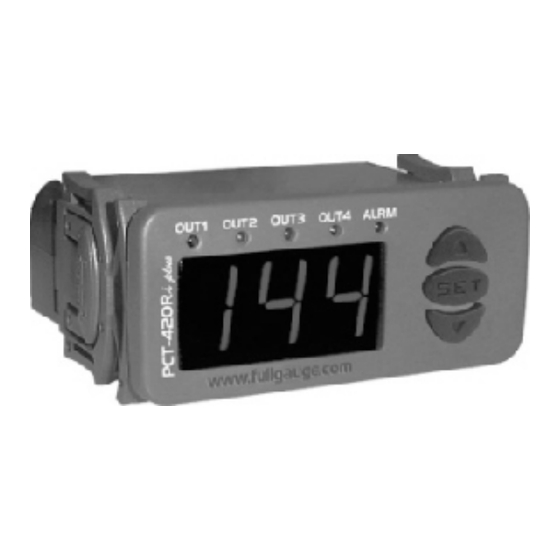

PCT-420Ri plus es un controlador digital de presión para ser utilizado en sistemas que necesitan
presurización y/o despresurización. Por medio del menú de funciones avanzadas el usuario puede
configurar cualquiera de las 4 salidas como control de presión, siendo que las 2 últimas salidas también
pueden ser configuradas como timer cíclico o como alarma. Utilizado en conjunto con el transductor de
presión SB69, el PCT-420Ri plus es capaz de medir presiones en las escalas de: 0 a 100 psi;
0 a 6,9 bar; 0 a 500psi y 0 a 34,4 bar.
Las salidas configuradas como control de presión (presurización o despresurización) también cuentan
con un horímetro interno para el accionamiento de la alarma de mantenimiento y un rodillo automático
para el accionamiento de las cargas.
Contando con comunicación con el software SITRAD , el PCT-420Ri plus posee una instalación
simplificada y operación de remota, vía Internet.
2. APLICACIONES
• Sistemas de refrigeración
3. ESPECIFICACIONES TÉCNICAS
- Alimentación: 12Vdc a través de una fuente de alimentación externa (acompaña el producto)
- Presión de control: 0 hasta 100 psi / 0 hasta 6.9 bar ( transductor SB69-100V)
0 hasta 500 psi / 0 hasta 34.4 bar ( transductor SB69-500V)
- Resolución: 1 psi / 0.1 bar
- Corriente máxima por salida: 5(3)A / 250Vac 1/8HP
- Dimensiones: 71 x 28 x 71 mm
- Temperatura de operación del controlador: 0 hasta 50°C/(32° hasta 122°F)
- Temperatura de operación del transductor: -40 hasta 125°C/(-40° hasta 257°F)
- Humedad de operación: 10 hasta 90% HR (sin condensación)
- Salidas de control: OUT1 - Salida de la primera etapa
OUT2 - Salida de la segunda etapa
OUT3 - Salida de la tercera etapa
OUT4 - Salida de la cuarta etapa
ALRM - Led indicador de alarma
4. CONFIGURACIONES
4.1 - Ajuste de los Setpoints
- Presione por 2 segundos hasta que aparezca
SET
presión ajustada para la 1ª etapa. Utilice los botones
presione . Ajuste de la misma forma
SET
OBS: Si la 3ª y la 4ª etapa están configuradas como timer cíclico o alarma, el ajuste del setpoint de la
respectiva etapa será suprimido.
4.2 - Para entrar en el menú de funciones
Presione y simultáneamente, durante 2 segundos, hasta que aparezca
enseguida. Al aparecer presione
SET
botones y . Para confirmar presione el botón
las demás funciones y proceda del mismo modo para ajustarlas. Para salir del menú y volver a la
operación normal, presione (toque largo) hasta aparecer
SET
4.3 - Tabla de parámetros
BAJA PRESIÓN (0 - 100psi/0 - 6.9bar)
Fun Descripción
Código de acceso
Desplazamiento de indicación (offset)
-20 / -1.4
Modo de operación de la etapa 1
Setpoint mínimo de la etapa 1
0 / 0.0
Setpoint máximo de la etapa 1
0 / 0.0
Diferencial de control de la etapa 1 (histéresis)
1 / 0.1
Modo de operación de la etapa 2
Setpoint mínimo de la etapa 2
0 / 0.0
Setpoint máximo de la etapa 2
0 / 0.0
Diferencial de control de la etapa 2 (histéresis)
1 / 0.1
Modo de operación de la etapa 3
Setpoint mínimo de la etapa 3
0 / 0.0
Setpoint máximo de la etapa 3
0 / 0.0
Diferencial de control de la etapa 3 (histéresis)
1 / 0.1
Modo de operación de la etapa 4
Ver.02
®
, soltando enseguida. Aparecerá
y para modificar el valor y, enseguida,
(2ª. etapa), (3ª. etapa) y (4ª. etapa).
(toque corto) e inserte el código (123) por medio de los
. Por medio de los botones
SET
.
ALTA PRESIÓN (0 - 500psi/0 - 34.4bar)
Mín Máx Unid Padrón Mín Máx
-99 999 - 0 -99 999
20 / 1.4 psi / bar 0 / 0.0 -50 / -3.4 50 / 3.4 psi / bar
0 1 - 0 0 1
100 / 6.9 psi / bar 0.0 0 / 0.0 500 / 34.4 psi / bar
100 / 6.9 psi / bar 100 / 6.9 0 / 0.0 500 / 34.4 psi / bar
100 / 6.9 psi / bar 1 / 0.1 1 / 0.1 100 / 6.9 psi / bar
0 1 - 0 0 1
100 / 6.9 psi / bar 0 / 0.0 0 / 0.0 500 / 34.4 psi / bar
100 / 6.9 psi / bar 100 / 6.9 0 / 0.0 500 / 34.4 psi / bar
100 / 6.9 psi / bar 1 / 0.1 1 / 0.1 100 / 6.9 psi / bar
0 6 - 0 0 6
100 / 6.9 psi / bar 0 / 0.0 0 / 0.0 500 / 34.4 psi / bar
100 / 6.9 psi / bar 100 / 6.9 0 / 0.0 500 / 34.4 psi / bar
100 / 6.9 psi / bar 1 / 0.1 1 / 0.1 100 / 6.9 psi / bar
0 6 - 0 0 6
Setpoint mínimo de la etapa 4
Setpoint máximo de la etapa 4
Diferencial de control de la etapa 4 (histéresis)
Alarma de presión baja
Alarma de presión alta
Acción de las etapas cuando ocurre error
en el sensor
Tiempo de alarma conectado
Tiempo de alarma desconectado
Tiempo de inhibición de la alarma al conectar
el controlador
Tiempo de timer cíclico conectado
Tiempo de timer cíclico desconectado
Base de tiempo del timer cíclico
Tiempo de inhibición del timer cíclico al
conectar el controlador
Retardo inicial al conectar el controlador
Tiempo mínimo de etapa accionado
Tiempo mínimo de etapa desaccionado
Tiempo mínimo entre accionamiento de 2
etapas diferentes
Secuencia de accionamiento
Activar rodillo por tiempo de accionamiento
Tiempo máximo de operación entre
mantenimientos de la etapa 1
Tiempo máximo de operación entre
mantenimientos de la etapa 2
Tiempo máximo de operación entre
mantenimientos de la etapa 3
Tiempo máximo de operación entre
mantenimientos de la etapa 4
Dirección del equipo en la red RS-485
(comunicación en serie)
4.4 - Descripción de los parámetros
Código de Acceso (123)
Es necesario cuando se desea alterar los parámetros de la configuración. Para visualizar sólo los
parámetros no es necesario insertar este código.
Desplazamiento de indicación (Offset)
Permite compensar eventuales desvíos en la lectura de la presión provenientes del cambio del sensor.
y la
Modo de operación de la etapa 1
Despresurización: la etapa es accionada cuando la presión es mayor o igual al
(SP1+F06) y desactivada cuando la presión es menor que el SP1.
Presurización: la etapa es accionada cuando la presión es menor o igual al (SP1-F06) y
desactivado cuando la presión es mayor que el SP1.
soltando
Mínimo setpoint permitido en la etapa 1
Límite inferior cuya finalidad es evitar que, por equivocación, se regulen presiones exageradamente
bajas del setpoint 1.
y acceda
Máximo setpoint permitido en la etapa 1
Límite superior cuya finalidad es evitar que, por equivocación, se regulen presiones
exageradamente altas del setpoint 1.
Diferencial de control de la etapa 1 (histéresis)
Es la diferencia de presión (histéresis) entre conectar y desconectar la etapa 1.
Unid Padrón
Modo de operación de la etapa 2
- 0
0 / 0.0
Despresurización: la etapa es accionada cuando la presión es mayor o igual al
(SP2+F10) y desactivado cuando la presión es menor que el SP2.
- 0
0.0 Presurización: la etapa es accionada cuando la presión es menor o igual al (SP2-F10) y
desactivado cuando la presión es mayor que el SP2.
500 / 34.4
5 / 0.4
Mínimo setpoint permitido en la etapa 2
- 0
Límite inferior cuya finalidad es evitar que, por equivocación, se regulen presiones exageradamente
0 / 0.0 bajas del setpoint 2.
500 / 34.4
Máximo setpoint permitido en la etapa 2
5 / 0.4
Límite superior cuya finalidad es evitar que, por equivocación, se regulen presiones exageradamente
- 0
altas del setpoint 2.
0 / 0.0
Diferencial de control de la etapa2 (histéresis)
500 / 34.4
Es la diferencia de presión (histéresis) entre conectar y desconectar la etapa 2.
5 / 0.4
- 0
Modo de operación de la etapa 3
Despresurización: la etapa es accionada cuando la presión es mayor o igual al
(SP3+F14) y desactivado cuando la presión es menor que el SP3.
Presurización: la etapa es accionada cuando la presión es menor o igual al (SP3-F14) y
desactivado cuando la presión es mayor que el SP3.
UL-Underwriters Laboratories
0 / 0.0 100 / 6.9 psi / bar 0 / 0.0 0 / 0.0 500 / 34.4
0 / 0.0 100 / 6.9 psi / bar 100 / 6.9 0 / 0.0 500 / 34.4
1 / 0.1 100 / 6.9 psi / bar 1 / 0.1 1 / 0.1 100 / 6.9
0 / 0.0 100 / 6.9 psi / bar 0 / 0.0 0 / 0.0 500 / 34.4
0 / 0.0 100 / 6.9 psi / bar 100 / 6.9 0 / 0.0 500 / 34.4
0 15 - 0 0 15
0 999 seg. 1 0 999
0 999 seg. 1 0 999
0 999 min. 0 0 999
1 999 seg. / min. 1 1 999
1 999 seg. / min. 1 1 999
0 - seg. 1 - min. - 0 - seg. 0 - seg. 1 - min.
0 999 min. 0 0 999
0 999 min. 0 0 999
0 999 seg. 0 0 999
0 999 seg. 0 0 999
0 999 seg. 0 0 999
0 3 - 0 0 3
0 - no 1 - sí - 0 - no 0 - no 1 - sí
0 999 x10h 999 0 999
0 999 x10h 999 0 999
0 999 x10h 999 0 999
0 999 x10h 999 0 999
1 247 - 1 1 247
psi / bar 0 / 0.0
psi / bar 500 / 34.4
psi / bar 5 / 0.4
psi / bar 0 / 0.0
psi / bar 500 / 34.4
- 0
seg. 1
seg. 1
min. 0
seg. / min. 1
seg. / min. 1
- 0 - seg.
min. 0
min. 0
seg. 0
seg. 0
seg. 0
- 0
- 0 - no
x10h
999
x10h
999
x10h
999
x10h
999
- 1
