22 de octubre de 2010

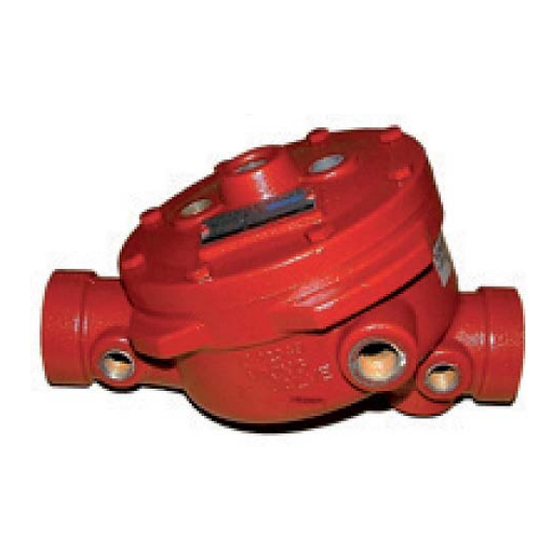

1. DESCRIPCIÓN
La válvula Viking de control de flujo es una válvula de inundación de apertura
rápida, de diafragma y con clapeta flotante mantenida en su posición mediante
un resorte.
La válvula de control de flujo puede utilizarse para disponer de un control todo-
nada, manual o automático. También puede usarse para controlar la presión del
agua o la velocidad de flujo. Como válvula todo-nada puede utilizarse en siste-
mas de diluvio, sistemas de rociadores o para el llenado automático de tanques
y depósitos.
Características:
• El diafragma y las juntas de goma se pueden sustituir en campo
• Diseñada para instalarse en posición vertical u horizontal
• Compatible con sistemas de actuación hidráulicos (véase la Figura 2),
neumáticos y/o de detección eléctricos
• Diseñada para su reposición sin necesidad de abrirla.
• Los accesorios de la válvula pueden disponerse para su reposición automática
o manual.
2. LISTADOS Y APROBACIONES
Listada por U.L.- Guía Nº. VLFT & VLLA
Listada por C-UL
Aprobada por FM, en sistemas multicíclicos
Certificado ABS Nº. 04-CH557068-X
City of New York Department of Building, MEA Nº. 89-92-E Vol. XXXI
3. DATOS TÉCNICOS
Especificaciones
Tipo: de paso recto
Conexiones disponibles: consultar la Tabla 1
Presión de trabajo: presión máxima de trabajo 250 PSI (17,2 bar)
Prueba hidrostática: 500 psi (34,5 bar) en fábrica
Restricción necesaria en la línea de cebado: 0.125" (3,1 mm)
Color: Rojo
Pérdida de carga: consultar la Tabla 1
Factor Cv: consultar la Tabla 1
Materiales
Véase la Figura 3
DESCRIPCIÓN
Diámetro exterior tubería
Ranura/Ranura
Diámetro exterior tubería
* Expresado en longitud equivalente de tubería Schedule 4. con un coefi ciente en la fórmula de Hazen Williams C=120
DATOS TÉCNICOS
TABLA 1: REFERENCIAS Y ESPECIFICACIONES DE LA VÁLVULA
Tamaño
nominal
Roscada
NPT 48mm
1½"
NPT 60mm
2"
BSP 48mm
DN40
BSP 48mm
DN50
48mm
1½" / DN40
60mm
2" / DN50
Pérdida de
Referencia
carga*
12130
7
12063
13
12684
7
12688
13
12129
7
12061
13
Control de flujo 505a
VÁLVULA DE CONTROL DE
FLUJO MODELO J-1
1-1/2" (40 MM) - 2" (50 MM)
LIMITACIÓN DE RESPONSABILIDAD
El contenido de este documento puede no incluir
todas las especifi caciones de los productos
descritos con exactitud, y por lo tanto, no
constituye garantía de ningún tipo en relación
con dichos productos. Las características
exactas de los productos se publican en inglés:
The Viking Corporation´s Technical Data Sheets.
Las condiciones de garantía se indican en las
Condiciones de Venta que aparecen en los
documentos ofi ciales de Viking. Lo indicado
en este documento no constituye alteración de
ninguna de las características de los productos
en relación a lo indicado en el documento original
indicado más arriba. Se puede solicitar copia de
dicho documento a Viking Technical Services,
The Viking Corporation, Hastings Michigan, USA.
Form No. F_040304
Los datos técnicos de los productos
Viking pueden consultarse en
la página Web de la corporación
http://www.vikinggroupinc.com
Esta página Web puede contener
información más reciente sobre este
producto.
Factor Cv
Peso para transporte
66
16.8 kg
93
17 kg
66
16.8 kg
93
17 kg
66
16.3 kg
93
16.6 kg
Form 040304-SP-210111
