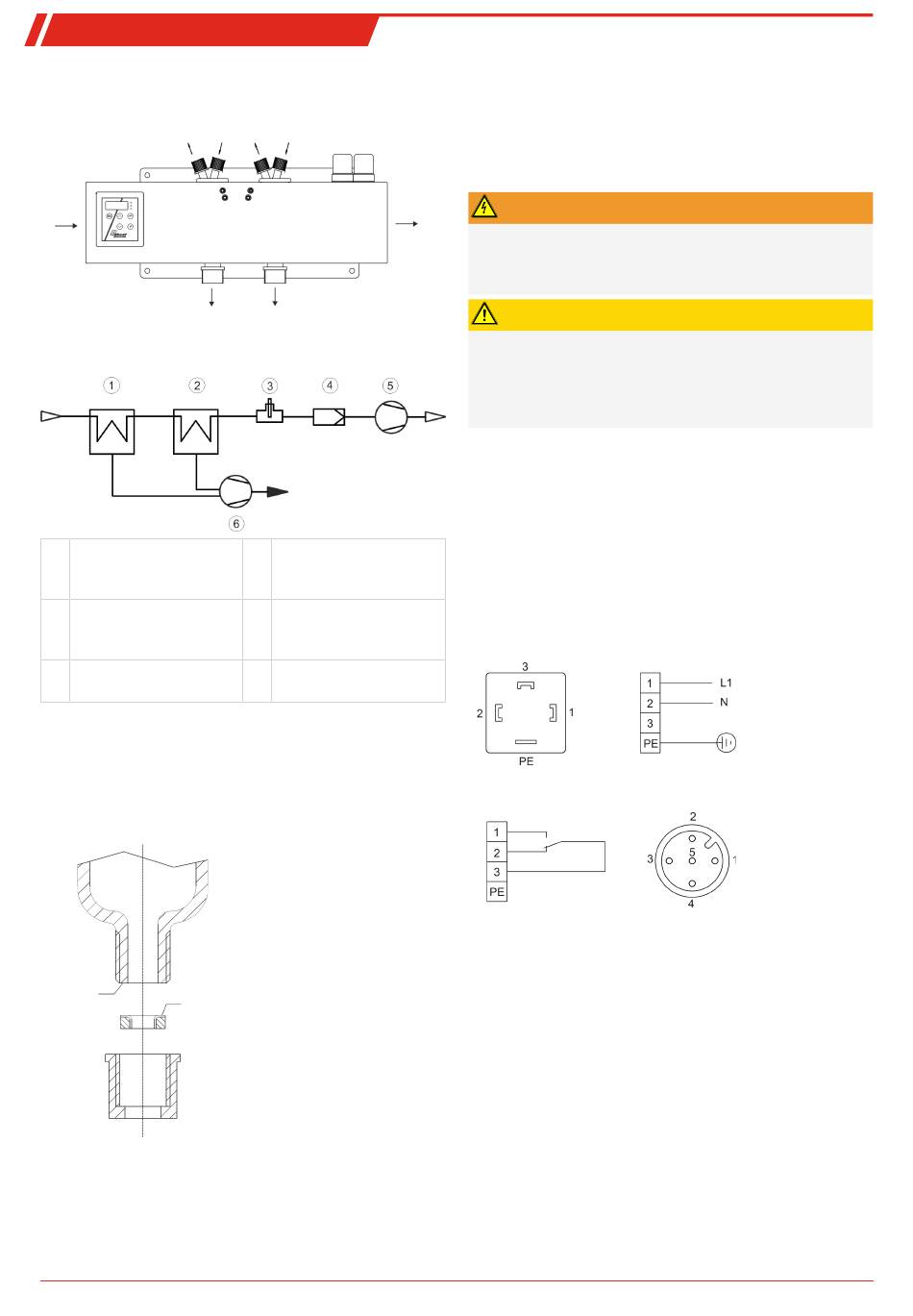

3. Montage de la ligne terminale de sortie du gaz à la sortie
du gaz du WT1.
WT 1
Air
ON
Sortie de condensat
Organigramme :
1 Échangeur de chaleur 2
(WT2)/refroidissement
préalable
2 Échangeur de chaleur 1
(WT1)/refroidissement
subséquent
3 Capteur d'humidité (en
option)
Les entrées de gaz sont marquées en rouge.
Dans le cas d'échangeurs de chaleur en verre, il est nécessaire
de faire attention au bon positionnement du joint d'étanchéi-
té lors du raccordement de conduites de gaz (voir illustration).
Le joint se compose d'un anneau en silicone avec une face en
PTFE. Le côté en PTFE doit être orienté vers le filetage en verre.
Glas
PTFE
4.3 Raccordements électriques
L'exploitant doit installer pour l'appareil un dispositif de sépa-
ration externe étant attribué à cet appareil de manière recon-
naissable.
Ce dispositif de séparation
20 Bühler Technologies GmbH
WT 2
Air
OFF
4 Filtre (en option)
5 Pompe de circulation (en
option)
6 Pompe de condensat (en
option)
• doit se trouver à proximité de l'appareil,
• doit être facilement accessible pour l'utilisateur,
• doit satisfaire aux normes IEC 60947-1 et IEC 60947-3,
• doit séparer tous les conducteurs de courant du raccorde-
ment d'alimentation et de la sortie d'état et
• ne doit pas être intégré dans la ligne d'alimentation.
AVERTISSEMENT
Tension dangereuse
Le raccordement ne peut être entrepris que par des person-
nels formés et qualifiés.
ATTENTION
Tension erronée du réseau
Une tension de réseau erronée peut détruire l'appareil.
Lors du raccordement, faire attention à ce que la tension du
réseau soit correcte conformément à la plaque signalétique.
Branchement par le biais d'une fiche
L'appareil est équipé d'une fiche DIN 43650 pour l'alimenta-
tion électrique et une pour la sortie d'état. Lorsque le branche-
ment est correct, celles-ci sont installées de façon à éviter
toute confusion. Pour cette raison, veuillez faire attention à ce
que les fiches soient réassemblées de façon correspondante
après branchement des câbles. Les affectations de raccorde-
ment doivent ensuite être indiquées, les numéros devant cor-
respondre à ceux des fiches.
Numérotation de fiche
Contact d'alarme S2
Les zones de serrage de S1 et S2 ont un diamètre de 8-10 mm.

4.4 Sorties de signal

L'appareil est équipé de différents signaux d'état (voir égale-
ment tableau Sorties de signal [} 21]). La capacité de com-
mutation maximale des sorties d'alarme est de
230 V AC/150 V DC, 2 A, 50 VA chacune.
Une alarme est déclenchée par le biais du contact alarme / la
sortie d'état (S2) lorsque la température dans le bloc 1 se situe
en dehors des valeurs limites fixées. Il n'est cependant pas si-
gnalé si l'alarme a été déclenchée pour cause de sur-tempéra-
ture ou de sous-température.
Raccordement secteur S1
Sortie analogique S3
1 - inoccupé
2 - inoccupé
3 - GND
4 - 4-20 mA out
5 - blindage
