Manuales relacionados para flir CM55
Resumen de contenidos para flir CM55

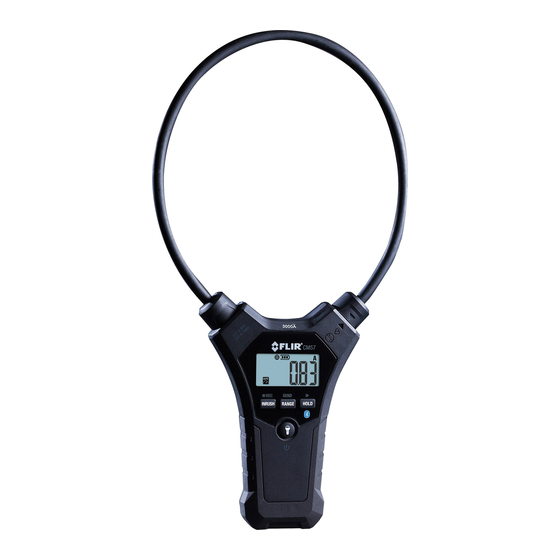

- Página 1 INICIO FLIR MODELO CM55 y MODELO CM57 PINZAS AMPERIMÉTRICAS FLEX CON BLUETOOTH® ...
- Página 2 CM55_CM57 ‐ INICIO ‐ UBICACIÓN DE LA GUÍA DEL USUARIO: La Guía del usuario detallada se encuentra en el empaque del producto y en el sitio web support.flir.com (pestaña de descarga). Lea toda la Guía del usuario para obtener un conocimiento profundo del medidor antes de su uso. Regístrese para garantía ampliada y actualizaciones de productos en www.flir.com/testwarranty Descripción rápida Presione y sostenga para encender o apagar. Instale o reemplace las baterías en el compartimiento trasero si el medidor no se enciende. El medidor se apaga automáticamente después de 10 minutos de inactividad. Las medidas de corriente están cubiertas en la página siguiente. Para el diagrama descriptivo de la derecha, consulte las descripciones siguientes: Luces de trabajo Bobina pinza flexible para corriente Pantalla Botón INRUSH / REC (Grabar) Botón de encendido / Luz de trabajo Botón RANGE / SEND (escala/enviar) Botón RETENCIÓN/Grabar Inicio‐Paro/Bluetooth Mecanismo de bloqueo de pinza Nota: Compartimento de batería atrás del medidor Al estar encendido, presione para encender o apagar la luz de trabajo. Presione HOLD para inmovilizar las lecturas en pantalla. Presione RANGE para Escala Manual (escala automática por defecto). Presione INRUSH para el modo de corriente de entrada (consulte la Guía del usuario). ...
- Página 3 2. Gire el mecanismo de traba (1) de la pinza hacia la izquierda para soltar la pinza flexible (2). 3. Encierre completamente un solo conductor del dispositivo bajo prueba con la pinza flexible (vea el siguiente diagrama para el uso correcto e incorrecto). 4. Vuelva a trabar la pinza (1) después de colocar alrededor de un solo conductor. 5. No intente medir corriente superior al límite de corriente especificado. 6. Encienda el medidor y luego encienda el dispositivo bajo prueba. Nunca mueva los dedos por encima de la pantalla cuando ejecuta una prueba. 7. Lea el valor de corriente en la pantalla; se mostrará 'OL' si la señal medida excede la Desbloquear / Bloquear la escala. El medidor cambia al modo escala automática; el icono de escala automática es visible en la pantalla. El medidor seleccionará automáticamente la escala apropiada cuando está en modo de escala automática. 8. Para seleccionar manualmente la escala, utilice el botón RANGE para pasar por las escalas disponibles (30.00A / 300.0A / 3000A). Posicionamiento del conductor en el centro de la quijada de la pinza Copyright © 2015 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio. www.flir.com FLIR CM55_CM57 ‐ INICIO Identificador de documento: CM55_CM57‐QS‐mul_AB ...
- Página 4 Sede Corporativa FLIR Systems, Inc. 2770 SW Parkway Avenue Wilsonville, OR 97070 EE.UU. Teléfono: +1 503‐498‐3547 Soporte al Cliente Soporte Técnico Webhttp://support.flir.com Correo electrónico de soporte técnico TMSupport@flir.com Correo electrónico de servicio y reparaciónRepair@flir.com Atención al cliente Teléfono 1 855‐499‐3662 (llamada gratuita) Certificado de Conformidad y Sistema de Gestión de Calidad ISO‐9001 FLIR Commercial Systems, Inc., una empresa certificada ISO 9001:2008, certifica que nuestros instrumentos cumplen o exceden las especificaciones establecidas en los manuales de usuario. Este instrumento fue producido bajo las estrictas directrices de certificación del Sistema de Gestión de Calidad ISO‐9001 de FLIR Commercial Systems, desde el diseño hasta la entrega. Todos los instrumentos fueron calibrados e inspeccionados para cumplir con las especificaciones establecidas. FLIR Commercial Systems, Inc. inspecciona sus envíos entrantes mediante un plan de muestreo aprobado con un Nivel de Calidad Aceptable (NCA). Todas las inspecciones entrantes se realizaron con un equipo de prueba que es equivalente a las normas nacionales. Nuestro Sistema de Gestión de Calidad ISO‐9001 se extiende al apoyo del mercado de accesorios, donde se aplican los procedimientos de calidad probados a los procesos de atención al cliente, servicio, calibración y reparación. Este instrumento le proveerá muchos años de servicio confiable cuando sea utilizado de acuerdo con las instrucciones proporcionadas en la Guía del usuario. Para tener este dispositivo certificado por favor póngase en contacto con su centro de servicio local. Gestión de aseguramiento de calidad Identificación de Publicación No.: CM55_CM57‐QS‐mul Versión de publicación: ...
