Instrucciones - Lista de piezas

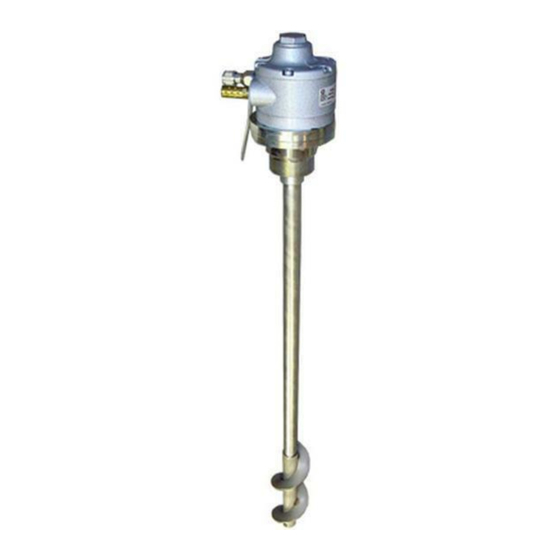

Mezclador de hélice Twistorkt
ACCIONADO POR AIRE
Presión máxima de funcionamiento: 0,7 Mpa (7 bar)
Modelo 224854, serie D
Agitador de acero al carbono
Modelo 235534, serie D
Agitador de acero inoxidable
Lea las advertencias e instrucciones.
Índice
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Patentado en Estados Unidos y en Europa
GRACO N.V.; Industrieterrein - Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 - Fax: 32 89 770 777
ECOPYRIGHT 1991, GRACO INC.
2
4
5
6
8
11
12
14
CALIDAD PROBADA, TECNOLOGÍA LÍDER
0359
308175S
Rev. K
0908B
II 1/2 G T6
ITS03ATEX11226
Publicidad
Manuales relacionados para Graco Twistork 224854
Resumen de contenidos para Graco Twistork 224854
-
Página 1: Tabla De Contenido
Patentado en Estados Unidos y en Europa 0908B CALIDAD PROBADA, TECNOLOGÍA LÍDER II 1/2 G T6 0359 GRACO N.V.; Industrieterrein — Oude Bunders; ITS03ATEX11226 Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1991, GRACO INC. -
Página 2: Símbolo De Advertencia
Símbolos Símbolo de advertencia Símbolo de precaución ADVERTENCIA PRECAUCIÓN Este símbolo le alerta de la posibilidad de que se produzcan Este símbolo le previene de la posibilidad de dañar o destruir lesiones graves e incluso la muerte si no se siguen las el equipo si no se siguen las instrucciones dadas. -
Página 3: Peligro De Incendios Y Explosiones
ADVERTENCIA PELIGRO DE INCENDIOS Y EXPLOSIONES La conexión a tierra incorrecta, una ventilación deficiente, y las llamas desnudas o las chispas pueden provocar una situación de peligro y causar incendios o explosiones, con los daños consiguientes. D Conecte a tierra todo el equipo. Consulte la sección Puesta a tierra en la página 4. D Si se aprecia la formación de electricidad estática durante el uso de este equipo, apague inmediatamente el agitador. -
Página 4: Requisitos Neumáticos
Instalación Silenciador ADVERTENCIA PELIGRO DE INCENDIOS Y EXPLOSIONES Para evitar las chispas causadas por el contacto, Válvula de aguja mantenga siempre una holgura mínima de 25,4 mm entre las piezas giratorias del agitador Entrada de aire y el recipiente. de 1/8 npt NOTA: Los números de referencia y las letras del texto se refieren a las ilustraciones y los dibujos de las piezas. -
Página 5: Funcionamiento Del Agitador
Funcionamiento ADVERTENCIA PRECAUCIÓN PELIGRO DE PIEZAS No accione el agitador a alta velocidad durante períodos de tiempo prolongados. La velocidad excesiva del agitador EN MOVIMIENTO puede provocar la formación de espuma (inutilizando el Para reducir el riesgo de lesiones graves, fluido), vibraciones, y aumentar el desgaste de las piezas. -
Página 6: Servicio
D Apague siempre el mezclador y desconecte la tubería enviar la unidad al distribuidor Graco para que efectúen de aire antes de revisar o reparar el mezclador. ellos mismos las reparaciones o los cambios pertinentes. - Página 7 Notas 308175...
-
Página 8: Piezas
Piezas Modelo 224854, mezclador de hélice Twistorkt Acero al carbono, incluye los ítems del 1 al 22 0911 11en Ref. pieza 11 Válvula de aguja Incluye los ítems 11a–11e Apriete a un par de 9–11,3 N.m. Aplicar sellador de grado medio a las roscas externas. Apriete a un par de 4–4,5 N.m. - Página 9 Piezas Modelo 224854, mezclador de hélice Twistorkt Acero al carbono, incluye los ítems del 1 al 22 Ref. Pos. pieza Descripción Cant. 111310 MOTOR, aire; incluye el ítem 1a S SILENCIADOR, escape 113779 101682 TORNILLO, cabeza, sch; 1/4–20 x 0,625 224876 ALOJAMIENTO, salida;...
- Página 10 Piezas Modelo 235534, mezclador de hélice Twistorkt 0911 11en Acero inoxidable, incluye los ítems del 1 al 22 Ref. pieza 11 Válvula de aguja Incluye los ítems 11a–11e Apriete a un par de 9–11,3 N.m. Aplicar sellador de grado medio a las roscas externas. Apriete a un par de 4–4,5 N.m.
-
Página 11: Dimensiones
Piezas Dimensiones Modelo 235534, mezclador de hélice Twistorkt Acero inoxidable, incluye los ítems del 1 al 22 Ref. Pos. pieza Descripción Cant. 177 mm 1/8 npt 111310 MOTOR, aire; incluye el ítem 1a S SILENCIADOR, escape 113779 101682 TORNILLO, cabeza, sch; 1/4–20 x 0,625 235535 ALOJAMIENTO, salida;... -
Página 12: Características Técnicas
Características técnicas Presión máxima de funcionamiento ....7 bar Piezas externas que podrían entrar en contacto con los fluidos: Velocidad máxima recomendada del agitador . - Página 13 Notas 308175...
-
Página 14: La Garantía Estándar De Graco
Graco garantiza que todo equipo fabricado por Graco y que lleva su nombre, está exento de defectos de material y de mano de obra en la fecha de venta por parte de un distribuidor autorizado Graco al cliente original. Por un período de doce meses desde la fecha de venta, Graco reparará...
