es | Instalación
4.12
Conexión de las salidas de relé
Para accionar cerraduras o sistemas de alarma, el AMC2 dispone de ocho salidas de relé. Las
salidas se conectarán a los conectores atornillados de 3 patillas S5, S6, S10, S11, S17, S18,
S22 y S23 - consulte el capítulo Diagramas de conexión, Página 49 .

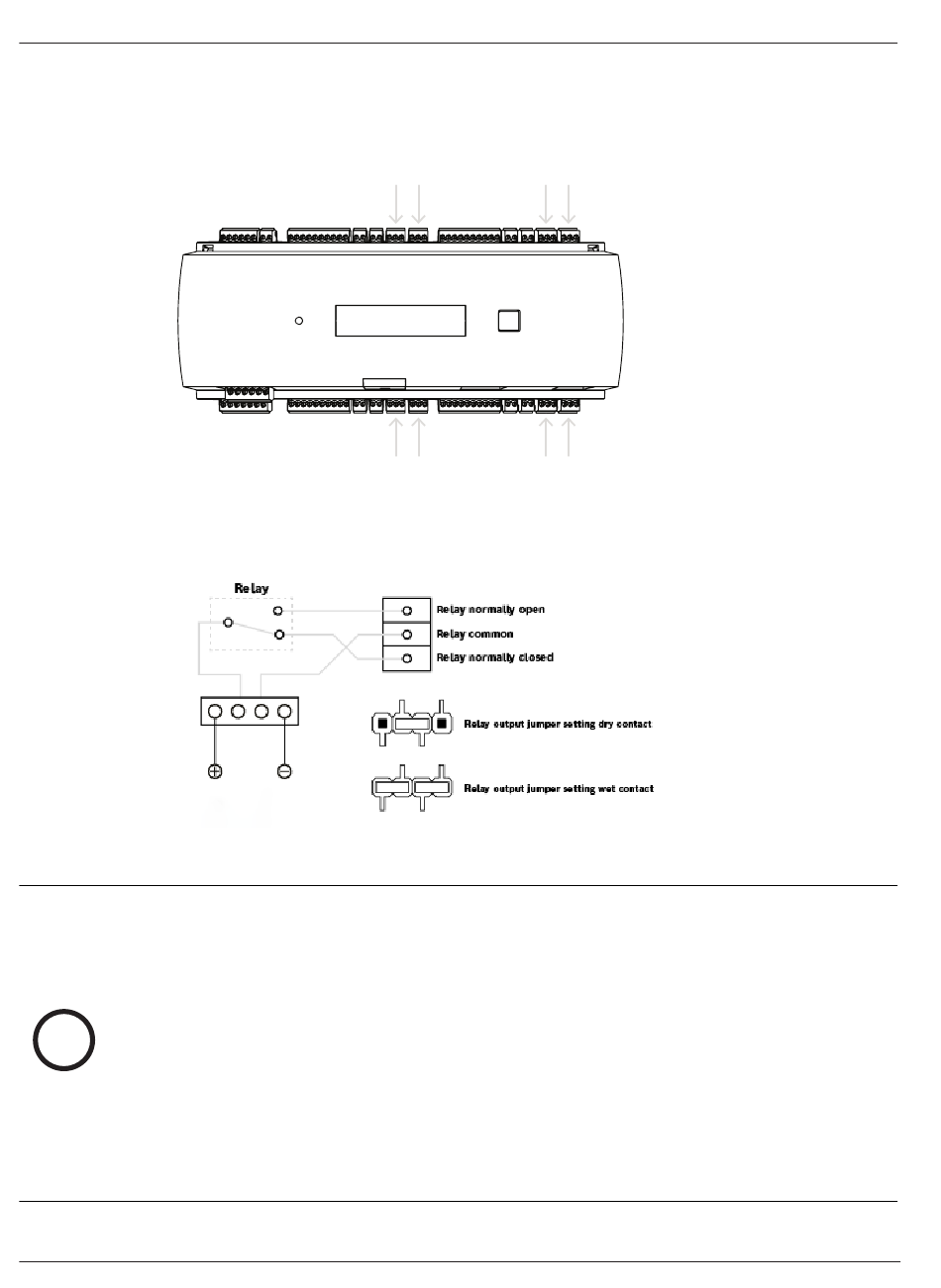

Figura 4.17: Ubicación de los conectores de salida del relé
Cada salida del relé puede funcionar en modo "húmedo", utilizando la fuente de alimentación
interna de 12/24 VCC del AMC2 para los dispositivos externos, o en modo "seco" con los
contactos sin tensión para los sistemas con alimentación externa.
Figura 4.18: Modo húmedo y modo seco de las salidas de relé del AMC2
Aviso!
Riesgo de daños al equipo
Para evitar daños en los relés, tenga en cuenta estas especificaciones:
- La corriente de conmutación máxima es 1,25 A.
- La tensión máxima de conmutación es de 30 VCC.
- Solo la carga resistiva OHM se puede conectar al relé.
i
- Las cargas inductivas tienen que ser cortocircuitadas utilizando diodos de recuperación. Los
diodos (1N4004) se suministran con cada AMC2.
- Si necesita mayor tensión o corriente para aplicaciones especiales, o imanes de sujeción de
puertas eléctricas, tiene que utilizar relés de acoplamiento (por ejemplo, Wieland flare move)
en las salidas.
- Tenga en cuenta que los relés de acoplamiento deben seleccionarse de acuerdo con la
tensión de alimentación (12 V, 24 V) del AMC2.
2021-05 | V04 | IM
Manual de instalación
Access Modular Controller 2
Bosch Security Systems B.V.
