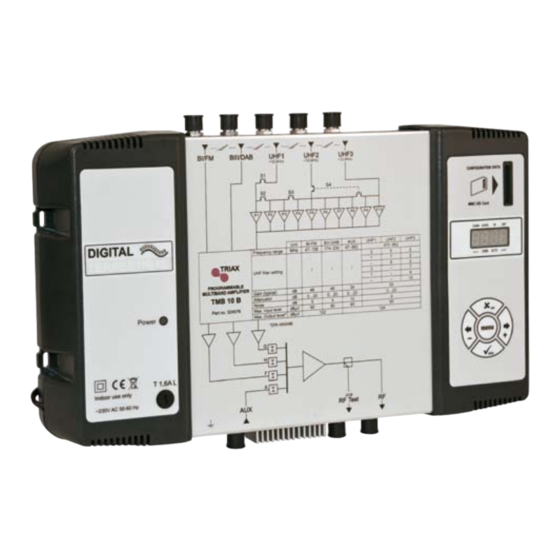

- Página 1 Programmable Multiband Amplifier TMB 10A Ref.: 324575 TMB 10B Ref.: 324576 TMB 10S Ref.: 324577 GB | FR | ESP | SE | FI Mounting instruction TRIAX - your ultimate connection More user manuals on ManualsBase.com...
- Página 2 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S General information ..........................2 Safety Instructions ..........................3 Installing the unit........................... 4 t ..........................4 Programming the unit ........................... 5 t ............................5 e ..........................5 t ..........................6 e ..........................
- Página 3 The processing units in the TMB10 range are used to selectively filter analogue and digital UHF channels. These units also couple and amplify VHF programmes according to the satellite band model (IF). TMB10 units have one amplified wide band coupling input; 10 UHF filters, distributed over 3 inputs with programmable bandwidth from 1 to 6 channels (8 to 48 MHz), making it suitable for most situations.
- Página 4 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S Important: The unit should only be opened by a qualified technician. • Disconnect the unit before carrying out any work on it, as some powered components are dangerous (risk of electrical shock).
- Página 5 We recommend you install the unit in a sufficiently ventilated place. Natural ventilation must be able to occur through the ventilation grids; leave a minimum space of 15 cm around the unit to ensure maximum ventilation. When installing or cabling the unit, we recommend you disconnect the mains power cable.
- Página 6 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S A 4-digit display and a keypad are all you need to programme the unit. Follow the procedure below for configuring the various parameters. CHAN LEVEL Digit 1 Digit 2...
- Página 7 On powering on, the unit is in standby mode, a light segments flashes across the display: To access the configuration menus, press the menu button until the light segment is under the menu to open and press enter. To summarize: •...
- Página 8 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S TMB 10A Input UHF1 UHF2 UHF3 Number of filters per UHF input TMB 10B & S Input UHF1 UHF2 UHF3 Number of filters per UHF input Each UHF filter can be configured for a bandwidth of 8 to 48 MHz (1 to 6 channels).
- Página 9 Start menu – input menu Distribution of UHF filters U – Distribution of UHF filters on the inputs UHF1, UHF2 and UHF3; Po – Selection of the remote power supply: 12V or 24V √ enter Select the sub-menu … √ enter Select the distribution of UHF filters …...
- Página 10 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S C – Channel menu Start Filter start channel. If the filter is not used, the display shows “--“. CHAN – menu menu The display dot flashes when the filter has a width >...
- Página 11 This function is used to offset the frequency of the filter concerned, to adjust the filters according to the characteristics of the signals received (offset, adjacent channels, etc.). Start The function only acts X esc on the filter selected Select the filter using the keys + and –...
- Página 12 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S Setting the levels. There are three types of level setting: • “Manual” setting of output levels (LEVEL menu) • automatic alignment of UHF filter output levels to a value entered by the user. (Auto menu, sub-menu LEU) •...
- Página 13 Note: Setting of the levels BI-II / BIII / AUX is not automatic. Start menu AUTO – menu √ enter Select the sub-menu X esc … √ enter Display the value of the output level √ enter … √ enter min.
- Página 14 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S TMB units have an SD/MMC interface to save or read configurations and for updating the product. This menu includes 4 sub-menus: • updating of the firmware When the card contains the update file (tm_tmb10.tlp), and the enter key is pressed; the update occurs automatically and the display shows "boot"...
- Página 15 CARD Menu Start APL firmware update EHP data memorization InP read configuration files PIN activation and configuration of the PIN code Select the sub-menu The SD/MMC card must be formatted in FAT 16. The files should be placed in the root directory. If the SD/MMC card has no configuration file the display will show noFL during reboot.
- Página 16 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S Continued from the previous page More user manuals on ManualsBase.com...
- Página 17 EHP Export Menu Start Insert the SD card The dot flashes when the process begins Select the file to read When the display flashes, the file has been created on the SD card. Press “enter”, to confirm and overwrite the existing file. More user manuals on ManualsBase.com...
- Página 18 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S InP Import Menu Insert the SD card Start The dot flashes when the process begins Select the file to read More user manuals on ManualsBase.com...
- Página 19 • TMB 10S models have two IF amplification channels. The Sat menu is used to configure the remote power supply of the LNB (OFF / 13 /17 V ), to activate the 22kHz generator and the 9dB equalizer. Start menu SAT –...
- Página 20 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S Diagram TMB-10A Unit BI-FM BIII-DAB UHF1 UHF2 Frequency range 47÷108 174÷230 47÷862 470÷862 UHF filter setting – Gain (typical) Attenuator 0…20 0…20 0…20 0…20 Noise Max. Input level dBµV...
- Página 21 Diagram TMB-10B Unit BI-FM BIII-DAB UHF1 UHF2 UHF3 Frequency range 47÷108 174÷230 47÷862 470÷862 – UHF filter setting – – – – Gain (typical) Attenuator 0…20 0…20 0…20 0…20 Noise Max. Input level dBµV Max. Output level* dBµV *DIN 45004B More user manuals on ManualsBase.com...
- Página 22 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S Diagram TMB-10S Unit BI-FM BIII-DAB UHF1 UHF2 UHF3 Frequency range 47÷108 174÷230 47÷862 470÷862 950÷2150 – UHF filter setting – – – – Gain (typical) Attenuator 0…20 0…20 0…20...
-
Página 23: Power Supply
Name TMB-10A TMB-10B TMB-10S Units Reference / part number 324575 324576 324577 Number of inputs AMPLIFICATION 80/80 Max. VHF/UHF input level BI/FM input gain BIII/DAB input gain AUX input gain Preacc. VHF/UHF input 55 / 55 /- 55 / 55 / 55 48 / 48 / 48 UHF 1/2/3 inputs gain SAT 1 and SAT 2 input gain... - Página 24 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S More user manuals on ManualsBase.com...
- Página 25 General information ..........................2 Safety Instructions ..........................3 Installing the unit........................... 4 t ..........................4 Programming the unit ........................... 5 t ............................5 e ..........................5 t ..........................6 e .......................... 6 Menus ..............................6 CHAN............................6 LEVEL ............................6 u ............................
-
Página 26: Tabla De Contenido
TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S Généralités ............................. 2 Consignes de sécurité .......................... 3 Installation de la centrale........................4 e ......................4 Programmation de la centrale ......................5 e ............................5 n ..........................5 e ........................ -
Página 27: Généralités
é é é é é é é é é Les stations de traitement de la gamme TMB10, permettent un filtrage sélectif des canaux UHF numériques et analogiques. Le couplage et l'amplification de canaux VHF sont également assurés par ces stations. Le modèle TMB10S permet également l’amplification de deux bandes BIS (programmes satellites). -
Página 28: Consignes De Sécurité
TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S é é é é é é Important : l’appareil ne doit être ouvert que par un technicien qualifié. • Débranchez l’appareil avant toute intervention, car certains composants sous tension sont dangereux (risque d’électrocution). -
Página 29: Installation De La Centrale
Nous conseillons d'installer la centrale dans un endroit suffisamment ventilé. Une ventilation naturelle doit pouvoir s'effectuer par les ouïes de ventilation ; laisser un espace minimum de 15 cm autour du produit pour garantir une ventilation maximale. Pour une intervention de montage ou de câblage, nous vous recommandons de retirer le cordon secteur. -
Página 30: Programmation De La Centrale
TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S Un afficheur 4 digits et un clavier suffisent pour programmer la centrale. Vous trouverez ci-dessous la procédure à suivre pour configurer les différents paramètres. CHAN LEVEL... -
Página 31: C O N F I G U R A T I O N D E L A C E N T R A L E
A la mise sous tension, la centrale est en mode veille, l'afficheur est parcouru par un segment lumineux : Pour accéder aux menus de configuration, appuyez sur le bouton menu pour amener le segment lumineux sous le menu à ouvrir puis appuyer sur enter. En résumé... -
Página 32: M E N U C H An
TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S Les centrales TMB possèdent 6 ou 10 filtres UHF configurables. Les filtres UHF se répartissent sur les trois entrées UHF1, UHF2, UHF3 comme indiqué ci-dessous. TMB 10A Entrée... - Página 33 Début menu – input menu Répartition des filtres UHF U – Répartion des filtres UHF sur les 3 5 2 entrées UHF1, UHF2 et UHF3; 1 7 2 Po – Sélection de la tension de téléalimentation: 12V ou 24V 0 8 2 3 0 7 1 0 9 0 0 10...
- Página 34 TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S C – menu Canal Début Canal de départ du filtre. Si le filtre n'est pas utilisé, l'afficheur indique “--“. CHAN – menu Menu Le point de l'afficheur clignote lorsque le filtre à...
- Página 35 é é é Cette fonction permet un décalage en fréquence du filtre concerné, ceci permet d'ajuster les filtres en fonction des caractéristiques des signaux reçus (offset, canaux adjacents….). CHAN – menu Vérifiez le décalage sur votre appareil de mesure. More user manuals on ManualsBase.com...
- Página 36 TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S Réglage des niveaux. 3 types de réglage de niveaux sont disponibles : • réglage "manuel" des niveaux de sortie (menu LEVEL) • alignement automatique des niveaux de sortie des filtres UHF sur une valeur saisie par l'utilisateur.
- Página 37 é é é Passez dans le menu LEVEL en amenant le segment lumineux sous le marquage LEVEL à l'aide du bouton menu, puis appuyez sur le bouton enter. • Appuyez sur les boutons + ou - pour sélectionner la voie à configurer. •...
-
Página 38: M ) M E E N N U U A A U U T T O O
TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S ô ô ô Début Remarque : Le réglage des niveaux BI-II / BIII / AUX n'est pas automatique. menu AUTO – menu Important : ne pas utiliser le menu AGC en présence de canaux norme L. - Página 39 Les modules TMB possèdent une interface SD/MMC pour mémoriser ou lire des configurations ainsi que pour la mise à jour du produit. Ce menu comprend 4 sous menus : • mise à jour du firmware Lorsque la carte contient le fichier de mise à jour (tm_tmb10.tlp), et que la touche enter est actionnée;...
-
Página 40: Voir Page Suivante
TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S CARD Menu Début APL mise à jour du firmware EHP mémorisation des données InP lecture de fichiers de configuration PIN activation et configuration du code PIN Sélection du sous-menu... - Página 41 Suite de la page précédante More user manuals on ManualsBase.com...
- Página 42 TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S EHP Export Menu Début Insérer la carte SD Début du processus lorsque le point clignote Sélection du fichier à lire Lorsque l’affichage clignote, le fichier a déjà...
- Página 43 InP Import Menu Insérer la carte SD Début Début du processus lorsque le point clignote Sélection du fichier à lire Sélection du fichier à lire More user manuals on ManualsBase.com...
- Página 44 TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S • Les modules TMB 10S possèdent deux voies d'amplification BIS. Le menu Sat permet de configurer la tension de téléalimentation des LNB (OFF / 13 /17 V ), d'activer le générateur...
-
Página 45: T Caractéristiques Techniques
é é é TMB 10 A TMB 10B TMB 10S Désignation Unités Référence 324575 324576 324577 Nombre d'entrées AMPLIFICATION Niveau d'entrée max. VHF / UHF /Sat dBµV 80 / 80 / - 80 / 80 / 78 Entrée BI/FM Entrée BIII Entrée de couplage VHF-UHF Entrée UHF 1/2/3 55 / 55 / 55... - Página 46 TMB Centrales programmables • Notice d’utilisation TMB 10A • TMB 10B • TMB 10S More user manuals on ManualsBase.com...
-
Página 47: Synoptiques
_________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ _________________________________________________ More user manuals on ManualsBase.com... -
Página 48: Tmb Amplificador Multibanda Programable
TMB Amplificador Multibanda Programable TMB 10A • TMB 10B • TMB 10S Importante: La central solo puede ser abierta por personal autorizado o cualificado. • Desconectar la central de la toma de tensión antes de quitar las tapas (riesgo de electrocución). -
Página 49: C C
ó ó ó Se recomienda que se instale la central en un lugar suficientemente ventilado. La ventilación natural debe poder circular por las ranuras de la ventilación; deje un espacio mínimo de 15 cm alrededor de la central para asegurar la máxima ventilación. Al instalar o cablear la central, se recomienda que se desconecte el cable de energía eléctrica. - Página 50 TMB Amplificador Multibanda Programable TMB 10A • TMB 10B • TMB 10S ó ó ó Un display de 4 dígitos y un teclado numérico es todo lo que se necesita para programar la central. Siga los pasos de abajo indicados para configurar los diferentes parámetros...
- Página 51 ó ó Al conectar la central a la red, esta pasa a modo standby (en espera), un segmento luminoso se desplaza a través del display. Para acceder a los menús de configuración, pulse la tecla menú hasta que el segmento luminoso se posicione debajo del menú...
- Página 52 TMB Amplificador Multibanda Programable TMB 10A • TMB 10B • TMB 10S Las centrales TMB tienen 6 o 10 filtros UHF configurables. Los filtros UHF pueden distribuirse a las 3 entradas UHF1, UHF2, UHF3 como se muestra a continuación: TMB 10A...
- Página 53 Start menu – input menu Distribución de los filtros UHF U – Selección de los filtros a las entradas UHF1, UHF2 y UHF3 Po – Selección de la tensión de salida: 12V DC o 24V DC para amplificadores de mástil √...
- Página 54 TMB Amplificador Multibanda Programable TMB 10A • TMB 10B • TMB 10S C – menú Canal Start Número del canal de inicio. Si el cluster no es usado, el display muestra “--“. CHAN – menu menu El punto del display se enciende y se apaga cuando el filtro tiene un Filtro número 1 a 10...
-
Página 55: La Función Solo Actúa Sobre El Filtro Seleccionado X Esc
ó ó ó Esta función es utilizada para compensar la frecuencia del filtro afectado, y ajustar los filtros según las características de las señales recibidas (desviación, canales adyacentes, etc.). Start La función solo actúa sobre X esc el filtro seleccionado Seleccione el filtro usando las teclas + and –... - Página 56 TMB Amplificador Multibanda Programable TMB 10A • TMB 10B • TMB 10S Configuración de niveles. Hay tres tipos de configuración de niveles: • “Manual” configuración de niveles de salida (LEVEL menú) • Ajuste automático del nivel de salida de los filtros UHF a un valor fijado por el usuario (menú...
- Página 57 ú á ú á ú á Nota: el ajuste de los niveles de BI-II / BIII / AUX no son automáticos. Cuando se activa el GAC (CAG) el nivel de salida de RF de las señales UHF son almacenadas en la memoria.
- Página 58 TMB Amplificador Multibanda Programable TMB 10A • TMB 10B • TMB 10S Start menu AUTO – menu √ enter Selección sub-menu X esc … √ enter Valor del nivel de salida en el display √ enter … √ enter min.
- Página 59 Las centrales TMB tienen un interface SD/MMC para guardar o cargar configuraciones y actualizaciones del producto. Este menú incluye 4 sub-menus: • actualización del firmware Cuando la tarjeta contienen el archivo de actualización (tm_tmb10.tlp), y la tecla enter es pulsada la actualización comienza automáticamente y en el display se puede ver “Boot”.
- Página 60 TMB Amplificador Multibanda Programable TMB 10A • TMB 10B • TMB 10S CARD Menu Inicio Programación menu APL – Actualización firmware CARD – menu EHP – Memorización de datos InP – Carga de configuraciones PIN – Activación y configuración del código Seleción submenu...
- Página 61 Continuación de la pagina anterior EHP Export Menu More user manuals on ManualsBase.com...
- Página 62 TMB Amplificador Multibanda Programable TMB 10A • TMB 10B • TMB 10S EHP Menú Export Start Introducir la tarjeta menu SD/MMC en el slot CARD – menu √ enter X esc √ enter Seleccione el número de archivo √ enter X esc …...
- Página 63 InP Menú Importar Introducir la tarjeta SD/MMC en el slot Start menu CARD – menu √ enter X esc √ enter Cuando el PUNTO esta iluminado, indica que el proceso esta en marcha √ enter X esc … √ enter X esc More user manuals on ManualsBase.com...
- Página 64 TMB Amplificador Multibanda Programable TMB 10A • TMB 10B • TMB 10S ú ú ú • Los modelos TMB 10 S tienen dos circuitos de amplificación FI. En el menú Sat se puede configurar la alimentación remota del LNB (OFF/13 /17 VDC), activar el generador de 22 khz y el ecualizador de 12 dB.
- Página 65 Diagrama TMB-10A Unit BI-FM BIII-DAB UHF1 UHF2 Frequency range 47÷108 174÷230 47÷862 470÷862 UHF filter setting – Gain (typical) Attenuator 0…20 0…20 0…20 0…20 Noise Max. Input level dBµV Max. Output level* dBµV *DIN 45004B More user manuals on ManualsBase.com...
- Página 66 TMB Amplificador Multibanda Programable TMB 10A • TMB 10B • TMB 10S Diagrama TMB-10B Unit BI-FM BIII-DAB UHF1 UHF2 UHF3 Frequency range 47÷108 174÷230 47÷862 470÷862 – UHF filter setting – – – – Gain (typical) Attenuator 0…20 0…20 0…20 0…20...
- Página 67 Diagrama TMB-10S Unit BI-FM BIII-DAB UHF1 UHF2 UHF3 Frequency range 47÷108 174÷230 47÷862 470÷862 950÷2150 – UHF filter setting – – – – Gain (typical) Attenuator 0…20 0…20 0…20 0…20 0…20 Noise Max. Input level dBµV Max. Output level* dBµV *DIN 45004B More user manuals on ManualsBase.com...
-
Página 68: E E
TMB Amplificador Multibanda Programable TMB 10A • TMB 10B • TMB 10S é é é Artículo TMB-10A TMB-10B TMB-10S Units Referencia / part number 324575 324576 324577 Número de entradas AMPLIFICACION 80/80 Max. Nivel de entrada VHF/UHF Ganancia entrada BI/FM... - Página 69 More user manuals on ManualsBase.com...
-
Página 70: Kom-Igång Guide Tmb
TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S 1. Kom-igång guide TMB Start Packa upp innehållet Läs bruksanvisningen Montera TMB förstärkaren på vägg Anslut antennsignal på respektive ingång Programmera TMB förstärkaren Anslut mätinstrument på utgången Justera nivåerna på respektive filter Aktivera PIN kod om så... -
Página 71: Innehåll
2. Innehåll Kom-igång guide TMB..................2 Innehåll........................ 3 Säkerhetsföreskrifter ................... 4 Anslutningar ......................5 Menyer ........................ 6 Huvudmeny ......................6 LED Display......................6 Programmeringsknappar ..................6 Start programmering.................... 7 6.1 CHAN (kanal) meny..................7 6.2 LEVEL (nivå) meny..................8 6.3 IN (inkanal) meny ..................9 6.4 SAT meny.................... -
Página 72: Säkerhetsföreskrifter
TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S 3. Säkerhetsföreskrifter VARNING Varning. Endast auktoriserade får öppna enheten. Avlägsna strömdelen innan locket öppnas. Driftstemperatur Ventilation Fuktighet max. 80% Omgivningstemperaturen får ej överstiga +50 grader. Jordning I enlighet med EN 50083 ska jordning utföras. -
Página 73: Anslutningar
4. Anslutningar Monterings- 2 x LNB Antenningångar hål ingångar Plats för MMC / SD kort Unit BI-FM BIII-DAB UHF1 UHF2 UHF3 Frequency range 47÷108 174÷230 47÷862 470÷862 950÷2150 – UHF lter setting – – – – Gain (typical) Attenuator 0…20 0…20 0…20 0…20... -
Página 74: Menyer
TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S 5. Menyer Huvudmeny Huvudmenyn ger åtkomst till sex undermenyer på förstärkaren, (Kanal, Nivå, Ingång, SAT, Kort, Auto). För att välja rätt undermeny, tryck på MENU knappen. En röd liggande diod flyttar sig och markerar den aktuella undermenyn. -
Página 75: Start Programmering
6. Programmering C = kanal meny 6.1 CHAN (kanal) meny Start kanal. Om filtret ej används, syns “--“ i displayen. Programmering Om dioden lyser = filtret tar C – kanal meny meny emot fler kanaler – max 6 Val av filter kanaler –... -
Página 76: Level (Nivå) Meny
TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S 6.2 LEVEL (nivå) meny L = Nivå meny 1…0 = nr på filter 1..10 H – VHF band (BIII) Dämpning, 1 – 20dB. F – FM band (BI/FM) (20 ger max utnivå... -
Página 77: In (Inkanal) Meny
6.3 IN (inkanal) menu Konfiguration av switchar S1…S2 442 – S4-av; S1, S2, S3-på; 352 – S3-av; S1, S2, S4-på; TMB0-10 B / S 172 – S2-av; S1, S3, S4-på; 082 – S1-av; S2, S3, S4-på; 42 – S4-av; S1, S2, S3-på 33 –... -
Página 78: Sat Meny
TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S 6.4 SAT meny Programmering meny SAT – meny √ enter Val av SAT ingång X esc … √ enter Val i undermeny X esc … √ enter Dämpning …... -
Página 79: Auto Meny
6.5 AUTO menu Programmering meny AUTO – meny √ enter Val i undermeny X esc … √ enter Ställ in önskad nivå √ enter … √ enter min. max. Autonivå på utkanal gäller aktivt filter X esc √ enter X esc Aktivt filter OBSERVERA! Kanal... -
Página 80: Card (Kort) Meny
TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S 6.6 CARD (kort) meny OBSERVERA! APL meny – Stoppa in ett SD/MMC kort i läsaren och tryck på ENTER. Om kortet innehåller korrekt mjukvara (filnamn tm_tmb10.tlp),ändras mjukvaran automatiskt och det kommer upp i displayen “Boot”... - Página 81 Från föregående sid 0…9 √ enter 0…9 √ enter 0…9 √ enter 0…9 √ enter X esc TIPS! Om PIN koden är aktiverad (ON), har man åtkomst till menyerna först efter att rätt PIN kod är utförd Man behöver inte slå in PIN koden igen, om man arbetar genom menyerna inom 30 sekunder. Efter den tiden måste PIN koden slås igen.
-
Página 82: Ehp (Exportering Meny)
TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S 6.6.1 EHP (Exportering meny) OBSERVERA!!! SD/MMC kortet måste vara formaterat i FAT16 (FAT i Windows) fil system (ej FAT32) Kontrollera i er PC hur formattering går till. Alla filer (mjukvara och inställningar) måste ligga i root mappen på... -
Página 83: Inp (Importering Meny)
6.6.2 InP (Importerings meny) Stoppa SD/MMC kortet i läsaren Programmering meny KORT – meny √ enter X esc √ enter När DIODEN lyser fungerar kortet korrekt Val av fil √ enter X esc … √ enter X esc 7. ÅTERSTÄLL till fabriksinställningar Håll in ESC knappen, anslut nätsladden, alla inställningar försvinner. -
Página 84: Extra Funktioner
TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S 8. Extra funktioner 8.1 Mjukvaru version Tryck “+” och “-“ knappen, i LED displayen visas: Veckonr Sista årsiffran: 8.2 Fin inställning Programmering Fin inställning fungerar bara på aktuellt filter! X esc √... -
Página 85: Tekniska Specifikationer
9. Tekniska specifikationer TMB-10 A/B/S Ingångar BI-FM BIII-DAB UHF 1 UHF 2 UHF 3 SAT 1,2* Bandbredd 47 ... 108 174 ... 230 47 ... 862 470 ... 862 950 ... 2150 4 (4) 4 (2) 2 (-) UHF filter 3 (3) 5 (3) 2 (-) - Página 86 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S TMB10 vahvistinsarjan toiminta perustuu selektiivisiin ja ohjelmoitaviin UHF-alueen kanavasuotimiin. TMB10 –vahvistimissa on yksi monituloinen laajakaistainen vahvistin; 10 UHF -suodinta jotka kukin voidaan ohjelmoida 1 - 6 kanavan leveydelle (8 - 48 MHz) ja kytkeä kolmeen vaihtoehtoiseen tuloliittimeen.
-
Página 87: Sulakkeen Vaihtaminen
Tärkeää: Tämän laitteen saa avata vain valtuutettu huoltohenkilö. • Irroita laite sähköverkosta kytkentöjen ajaksi. • Varmista vapaa ilmankulku (jäähdytys) laitteen ympärillä jotta se toimisi suunnitellulla lämpötila- alueellaan. Vältä laitteen sijoittamista suljettuun tilaan ja varmista että tuuletusaukot ovat esteettömiä. • Varmista että mitään nestettä ei pääse laitteen sisälle. •... - Página 88 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S Suosittelemme että laite asennetaan riittävästi tuuletettuun tilaan. Luonnollisen ilmanvaihdon tulisi tapahtua tuuletusaukkojen kautta; varmista että jätät vähintään 15 cm tilaa laitteen ympärille. Suosittelemme että laite asennetaan riittävästi tuuletettuun tilaan.
- Página 89 Laite ohjelmoidaan sisäänrakennetun näytön ja näppäimistön avulla. CHAN LEVEL Digit 1 Digit 2 Digit 3 Digit 4 ____ CARD AUTO ____ Kun laite käynnistetään: • Ohjelmointitila on valmiustilassa: • Esiasetus: UHF1 3 UHF -suodinta UHF2 0 UHF -suodinta UHF3 7 UHF -suodinta •...
- Página 90 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S Kun laite kytketään päälle niin näytössä näkyy liikkuva ja vilkkuva osoitin. Pääset asetustilaan painamalla menu –näppäintä kunnes osoitin on haluamassasi kohdassa. Paina sitten enter –näppäintä. Yhteenveto: • Valitse haluamasi toiminto menu -näppäimellä.
- Página 91 TMB 10A Tulo UHF1 UHF2 UHF3 Suotimia/UHF-tulo TMB 10B & S Tulo UHF1 UHF2 UHF3 Suotimia/UHF-tulo Jokainen UHF-suodin voidaan ohjelmoida kaistanleveyksille 8 - 48 MHz (1 - 6 kanavaa). Siirry IN –valikkoon siirtämällä näytön osoitin kohtaan IN ja painamalla sitten enter.
- Página 92 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S Aloitus menu – tulovalikko UHF-suotimien tulokytkimet U – UHF-tulokytkimien valinta UHF1, UHF2 ja UHF3 tuloille; Po – Esivahvistimen syöttöjännitteen valinta: 12V tai 24V √ enter Valitse alivalikko …...
- Página 93 C – Channel- valikko Aloitus Suotimen alkukanava. Jos suodin ei ole käytössä, näytössä on “--“. CHAN – valikko menu Piste näytössä vilkkuu kun suotimen leveys > 1 kanava. Suotimen numerot 1 - 10 (0 = no. 10) √ enter Valitse asetettava suodin X esc …...
- Página 94 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S ä ä ö ä ä ö ä ä ö Hienosäätöä käytetään tarvittaessa vastaanotettavan signaalin vaatimaan hienosäätöön. Aloitus Säätö vaikuttaa vain X esc valittuun suotimeen Valitse haluttu suodin + ja –...
- Página 95 Tasojen asetus. TMB-vahvistimissa on kolme erilaista tason säätöä: • Lähtötasojen käsisäätö (LEVEL-valikko) • Suotimien automaattinen lähtötasojen säätö käyttäjän asettamaan tasoon. (Auto-valikko, alivalikko LEU) • Automaattinen UHF-alueen vahvistuksen säätö (Auto-valikko, alivalikko AGC) ä ä ö ä ä ö ä ä ö Siirry LEVEL-valikkoon siirtämällä...
- Página 96 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S – ä ä ö – ä ä ö – ä ä ö Huom: Alueiden BI-II / BIII / AUX -tasojen säätö ei ole automaattinen. Aloitus menu AUTO – valikko √...
- Página 97 TMB –vahvistimessa on SD/MMC –korttien lukupaikka joka mahdollistaa asetusten kopioinnin laitteesta toiseen. Tässä valikossa on 4 alivalikkoa: • laiteohjelmiston päivitys Jos kortti sisältää päivitysohjelmiston (tm_tmb10.tlp), niin laite päivittyy automaattisesti enter- näppäimen painamisen jälkeen; näytössä näkyy teksti "boot" päivitysoperaation ajan. • asetusten siirto vahvistimesta muistikortille Valitse EHP-alivalikko ja valitse tiedosto.Näyttö...
- Página 98 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S CARD -valikko Aloitus APL laiteohjelmiston päivitys EHP asetusten siirto kortille InP asetusten siirto kortilta PIN -koodin aktivointi ja muuttaminen Valitse alivalikko SD/MMC on alustettava muotoon FAT 16. Tiedostot sijoitetaan juuritiedostoon.
- Página 99 Jatkuu edelliseltä sivulta More user manuals on ManualsBase.com...
- Página 100 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S EHP –asetusten vientivalikko Aloitus Asenna SD-kortti Piste vilkkuu kun prosessi alkaa Valitse luettava tiedosto Näyttö vilkkuu kun tiedosto on luotu SD- kortille. Paina “enter” vahvistaaksesi . More user manuals on...
- Página 101 InP -tulovalikko Asenna SD-kortti Aloitus Piste vilkkuu kun prosessi on käynnissä. Valitse luettava tiedosto More user manuals on ManualsBase.com...
- Página 102 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S • TMB 10S –vahvistimessa on kaksi IF -vahvistinväylää. Sat-valikossa asetetaan LNB:n jännite (EI / 13 /17 V ), aktivoidaan 22kHz –ohjaus ja 9dB taajuuskorjain. Start menu SAT – menu IL –...
- Página 103 Kaavio TMB-10A Unit BI-FM BIII-DAB UHF1 UHF2 Frequency range 47÷108 174÷230 47÷862 470÷862 UHF filter setting – Gain (typical) Attenuator 0…20 0…20 0…20 0…20 Noise Max. Input level dBµV Max. Output level* dBµV *DIN 45004B More user manuals on ManualsBase.com...
- Página 104 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S Kaavio TMB-10B Unit BI-FM BIII-DAB UHF1 UHF2 UHF3 Frequency range 47÷108 174÷230 47÷862 470÷862 – UHF filter setting – – – – Gain (typical) Attenuator 0…20 0…20 0…20 0…20...
- Página 105 Kaavio TMB-10S Unit BI-FM BIII-DAB UHF1 UHF2 UHF3 Frequency range 47÷108 174÷230 47÷862 470÷862 950÷2150 – UHF filter setting – – – – Gain (typical) Attenuator 0…20 0…20 0…20 0…20 0…20 Noise Max. Input level dBµV Max. Output level* dBµV *DIN 45004B More user manuals on ManualsBase.com...
- Página 106 TMB Programmable Multiband Amplifier TMB 10A • TMB 10B • TMB 10S Nimi TMB-10A TMB-10B TMB-10S Yksikkö Tuotenumero 324575 324576 324577 Tulojen lukumäärä Vahvistus 80/80 Max. VHF/UHF tulotaso BI/FM vahvistus BIII/DAB vahvistus AUX vahvistus Preacc. VHF/UHF tulo 55 / 55 /-...
- Página 107 More user manuals on ManualsBase.com...
-
Página 108: Declaration Of Conformity
TMB 10S 891392A 03-2008 DECLARATION OF CONFORMITY TRIAX confirms that the product conforms to relevant EEC harmonized standards and consequently can carry CE-mark. Relevant harmonized standards: EN 50083 and EN 60065 This document is only valid with the signature of the person responsible for...
