Measures: inch [millimeter]
76"
[1930]
Purchase date: _________________________
Before returning to your retailer, call our customer service department at
2018-09-04
Questions, problems, missing parts?
1-866-839-2888, 9 a.m. - 5 p.m., EST, Monday - Friday
22 9/16"
[573]
78 3/4"
[2000]
Product Tracking Reference: ________________________
1

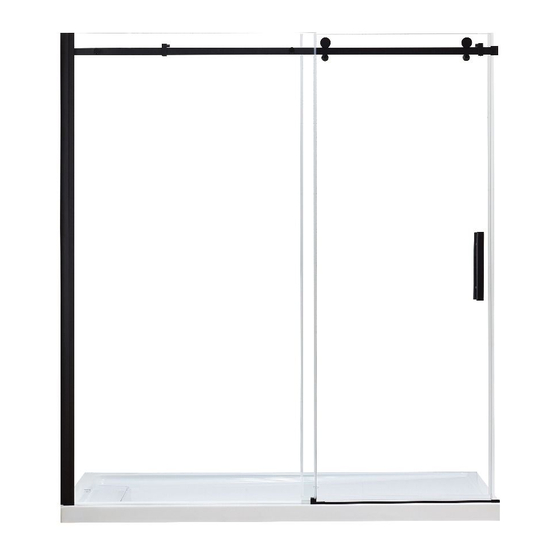

KELSEY
Glass panel only
24 11/16"
[627]
Opening
18 1/2"
[470]
CSA Markings
2800 Etienne Lenoir, Laval
Quebec H7R 0A3 Canada

Publicidad

Tabla de contenido
loading

Manuales relacionados para OVE KELSEY

Resumen de contenidos para OVE KELSEY

  • Página 1 KELSEY Measures: inch [millimeter] Glass panel only 24 11/16” 22 9/16” [627] [573] Opening 18 1/2” [470] 76” [1930] 78 3/4” [2000] CSA Markings Purchase date: _________________________ Product Tracking Reference: ________________________ Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-866-839-2888, 9 a.m.

  • Página 2: Safety Information

    SAFETY INFORMATION CAUTION Please carefully read the following important safety information before handling or installing this shower. There is a risk of serious injury while handling this product. To minimize these risks, please note: • Always wear safety glasses and gloves while handling. • Always read and follow all the steps in the installation instructions.

  • Página 3: Tabla De Contenido

    TABLE OF CONTENT PACKAGE CONTENT............................5 HARDWARE CONTENT............................6 TOOLS REQUIRED..............................6 SHOWER REVERSIBILITY...........................7 BASE INSTALLATION GUIDELINES (OPTIONAL).....................8 WALL TRACK INSTALLATION..........................9 GLASS PANEL INSTALLATION........................10 SUPPORT BAR INSTALLATION........................11 DOOR PANEL INSTALLATION..........................13 HANDLE INSTALLATION & SEALING......................15 LIMITED PRODUCT WARRANTY........................16 CARE AND MAINTENANCE..........................16...

  • Página 4: Package Content

    PACKAGE CONTENT...
  • Página 5 PACKAGE CONTENT PART# DESCRIPTION CODE Wall track 99STR1020-WM Fixed panel 99SG20013-WM Support bar’s anchor 99SGC1011-WM Shower door stopper 99SDS0002-WM Support bar 99SGS1011-WM Fixed panel’s bracket 99SGC1013-WM Door roller 99SWE0007-WM Anti-jump peg 99SWE0005-WM Door panel 99SGD0002-WM Side panel 99SGS30001-WM Side panel’s bottom seal strip 99SRU0061 Door handle 99SHA1010-WM...

  • Página 6: Hardware Content

    HARDWARE CONTENT Screw Wall Anchor Fitting ST5x30mm ø8x30mm Screw Screw Screw ST4x12mm ST4x20mm ST5x35mm TOOLS REQUIRED Drill with ceramic tile bits Pencil Screwdriver Level ø1/8” (3mm) & ø5/16” (8mm) Measuring Tape Silicone Rubber mallet Cutter Allen key Ratchet Safety glasses 2mm &...

  • Página 7: Shower Reversibility

    SHOWER REVERSIBILITY • This instruction is drawn up for an opening from right to left (see illustration B). • For an installation from left to right (see illustration A), use the same instructions, but switch around the panels: mirror effect.

  • Página 8: Base Installation Guidelines (Optional)

    BASE INSTALLATION GUIDELINES (OPTIONAL) Studs Tile Wall Shower Base Drywall Cement Silicone Floor Shower Base Wood shim Flange Stud Drywall Silicone...

  • Página 9: Wall Track Installation

    WALL TRACK INSTALLATION 1. Level the tracks (B) and mark the track holes’ positions. 2. Remove tracks and drill pilot holes in the marked locations with a ø5/16” (8mm) drill bit. 3. Insert the wall anchors (DD) using a rubber mallet until the wall anchors are flush with the wall. 4. Replace and secure the metal tracks (B) with screws (BB). Do not overtighten. ø5/16”...

  • Página 10: Glass Panel Installation

    GLASS PANEL INSTALLATION 1. Insert the fixed panel’s bottom seal strip (N) and the side panel’s bottom seal strip (L) at the base of the fixed panel (C) and side panel (K). 2. Insert the fixed panel (C) and the side panel (K) into the wall tracks (B). Do not fully tighten it as further adjustments may be required. Note: The wall track (B) allows you to adjust the position of the fixed panel (C) and side panel (K). Adjusting the depth and/or giving the side panel a slight angle allows for precise alignment with the door. 3-4 Smoothly slide the guide (Q) at the bottom of the fixed panel (C) and the side panel’s clamp (V) at the bottom of the side panel (K) both without securing.

  • Página 11: Support Bar Installation

    SUPPORT BAR INSTALLATION 1-2. Slide the 2 stoppers (E) and the support bar’s anchor (D) onto the support bar (F). 3. Fix the side panel’s bracket (S) on the side panel (K). 4. Loosely mount the support bar (F) onto the fixed panel (C) using the brackets (G) and level it. 5. Mark the outline of the support bar’s anchor (D) on the wall. 6.
  • Página 12 SUPPORT BAR INSTALLATION 1. Drill a hole on the center marks with a ø5/16” (8mm) drill bit. 2. Insert the wall anchors (DD) using a rubber mallet. Fix the center fitting on the support bar’s anchor (D) using the screws (JJ). Note: Before continuing, place the door panel (J) inside the shower enclosure to facilitate future steps! 3. Slide again the roller stoppers (E) and the support bar’s anchor (D) onto the support bar (F). Then fix the support bar to the wall and the side panel. 4. Fix the fixed panel (C) onto the support bar (F) using the brackets (G).

  • Página 13: Door Panel Installation

    DOOR PANEL INSTALLATION 1. Install the 2 rollers (H) on the door panel (J). Use a ratchet to strongly tighten the bolts. 2. Insert the door bottom seal strip (O) onto the door panel (J). 3-4. Gently hang the door panel (J) by its 2 top rollers on the support bar (F) and make sure to place the bottom of the door inside the guide (Q).
  • Página 14 DOOR PANEL INSTALLATION 1-2. Drill the 2 wall tracks (B) on 3 positions with a ø1/8” (3mm) drill bit. Secure the wall tracks (B) using screws (HH), fittings (FF) and caps (EE). 3. Install the 2 glass panels vertical seal strips (P). 4. Install the door’s vertical seal strip (R) on the closing end. 5.

  • Página 15: Handle Installation & Sealing

    HANDLE INSTALLATION & SEALING 1. Install the door handle (M) on both sides using Allen keys. 2. Ensure that the door closes tightly and opens smoothly, and that there is a tight connection between the side glass panels and the frame as well as the support bar. Apply a clear silicone water sealant around the outside perimeter of any fixed shower components (horizontally between bottom of fixed side glass panel and base, as well as vertically between the wall, glass frames, and any side glass panel).

  • Página 16: Limited Product Warranty

    Limited Warranty: OVE warrants to the original retail purchaser that within a reasonable time after notification from purchaser, OVE will repair or replace the Product, or any part or component of the covered Product, distributed by OVE which is proven to the satisfaction of OVE to be defective in workmanship or materials, and which has failed during normal use and within the warranty period. This Limited Warranty does not apply to Products that have been damaged, or which fail, as a result of causes other than manufacturing defects (such as but not limited to improper installation;...
