Cableado
50

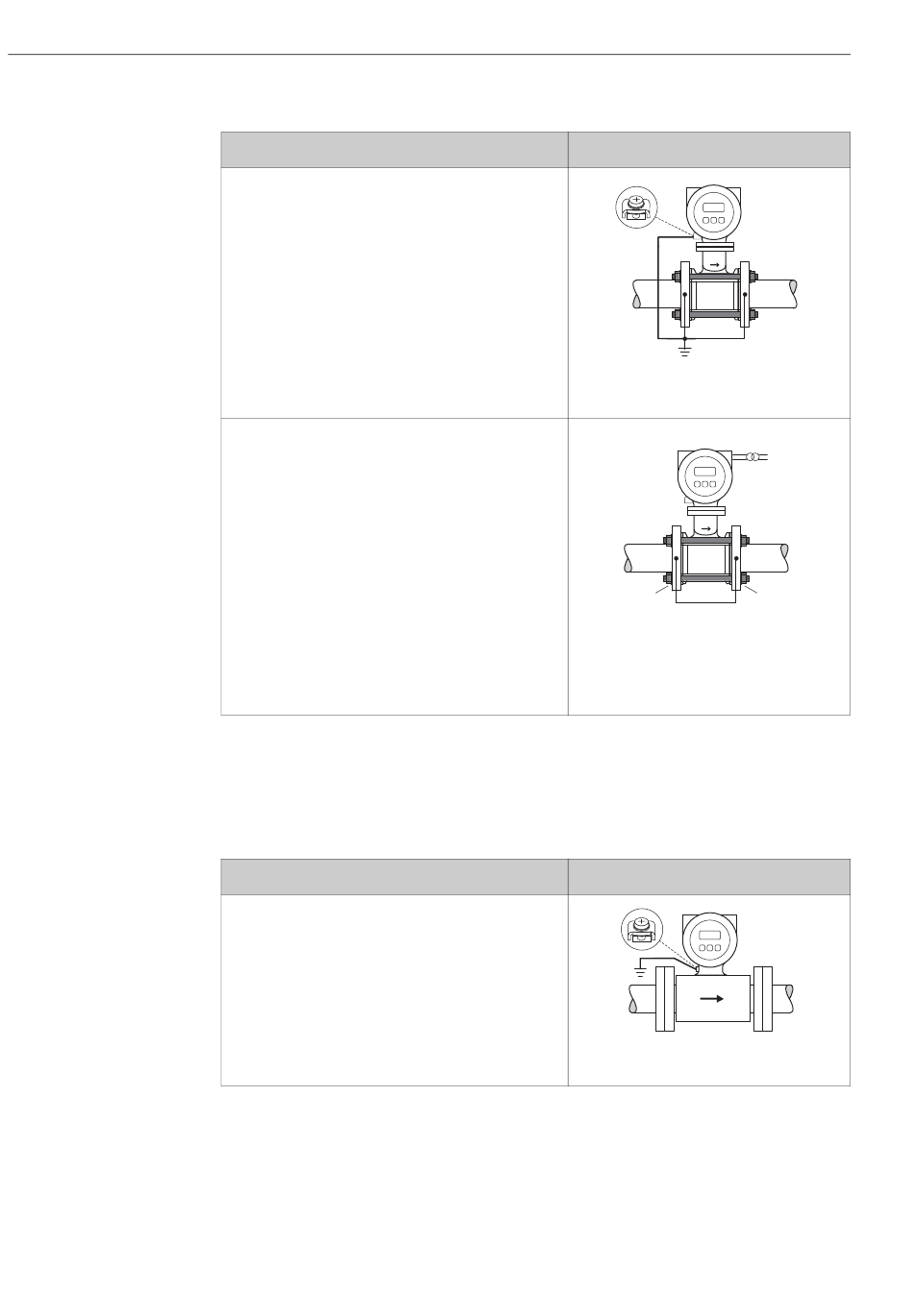

Casos especiales

Condiciones de trabajo
Cuando el equipo de medición se utiliza en:
• Una tubería metálica que no está conectada a tierra
Este procedimiento de conexión es también apropiado para
situaciones en las que:
• La igualación de potencial no está asegurada
• Puede haber corrientes residuales demasiado intensas
La igualación de potencial se realiza mediante la borna de
tierra del transmisor y las dos bridas de la tubería.
En este caso, el cable de conexión a tierra (hilo de cobre, 6

mm² / 0,0093 pulgadas ) se sujeta directamente sobre el
revestimiento conductor de la brida utilizando los tornillos
de la brida.
Cuando el equipo de medición se utiliza en:
• Tubería con unidad de protección catódica
El equipo se instala sin potencial en la tubería.
Solo las dos bridas de la tubería se conectan a un cable de
puesta a tierra (hilo de cobre, 6 mm² (0,0093 pulgadas
cable de puesta a tierra se conecta directamente con el
revestimiento conductor de la brida mediante los tornillos
de la misma.
Tenga en cuenta lo siguiente cuando haga la instalación:
• Hay que cumplir las normativas vigentes relativas a la
instalación sin potencial.
• No debe haber ningún contacto eléctricamente
conductivo entre tubería y equipo
• El material utilizado en el montaje debe aguantar los
pares de apriete aplicables.
4.3.5 Ejemplos de conexiones de igualación de potencial para el
Promag E/L/P/W
habitual
Caso
Condiciones de trabajo
Cuando el equipo de medición se utiliza en:
• Tubería metálica, conectada con tierra
La igualación de potencial se realiza mediante la borna de
tierra del transmisor (caso estándar).
!
¡Nota!
Si la instalación se realiza en una tubería metálica, se
recomienda que conecte la borna de tierra de la caja del
transmisor con la tubería.
Igualación de potencial
Fig. 34: Mediante la borna de tierra del transmisor
y las bridas de la tubería.

). El
2
Fig. 35: Igualación de potencial y protección
catódica
1 Transformador de aislamiento de la fuente
alimentación
2 Aislado eléctricamente
Igualación de potencial
Fig. 36: Mediante la borna de tierra del transmisor
Promag 10
a0010703
1
2
a0010704
a0010702
