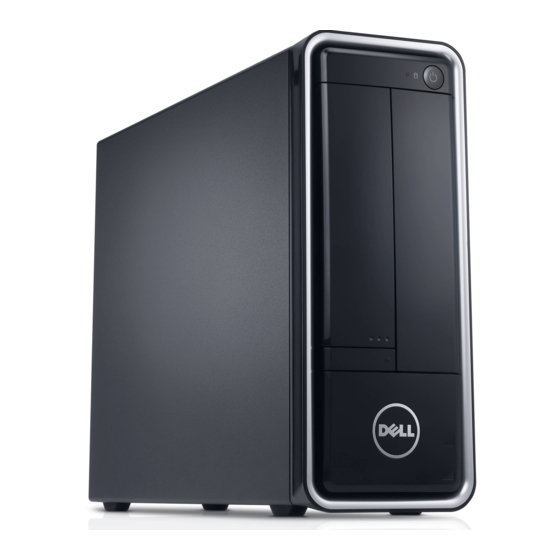

Dell Inspiron 660s
Manual del propietario
Modelo de equipo: Inspiron 660s
Modelo normativo: D06S
Tipo de normativa: D06S001

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Dell Inspiron 660s

  • Página 1 Dell Inspiron 660s Manual del propietario Modelo de equipo: Inspiron 660s Modelo normativo: D06S Tipo de normativa: D06S001...
  • Página 2 Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
  • Página 3: Tabla De Contenido

    Contenido Antes de comenzar ....Apagado del equipo y de los dispositivos conectados ....Instrucciones de seguridad .
  • Página 4 Módulos de memoria ....Extracción de los módulos de memoria ..Colocación de los módulos de memoria ..Tarjetas PCI Express .
  • Página 5 11 Unidad óptica ..... Extracción de la unidad óptica ... . . Colocación de la unidad óptica .
  • Página 6 16 Ensamblaje del ventilador y el disipador de calor del procesador ..Extracción del ensamblaje del ventilador y el disipador de calor del procesador ... Colocación del ensamblaje del ventilador y el disipador de calor del procesador .
  • Página 7 20 Programa de configuración del sistema . . . Descripción general ....Acceso al programa de configuración del sistema . . . Borrado de contraseñas olvidadas .
  • Página 8 Contenido...
  • Página 9: Antes De Comenzar

    Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. AVISO: Desconecte todas las fuentes de energía antes de abrir la cubierta o los paneles del equipo.
  • Página 10: Herramientas Recomendadas

    Para llevar a cabo los procedimientos descritos en este documento, es posible que necesite las herramientas siguientes: • Un pequeño destornillador de paletas planas • Un destornillador Phillips • Punta trazadora de plástico • Programa de actualización ejecutable del BIOS flash, disponible en support.dell.com Antes de comenzar...
  • Página 11: Después De Trabajar En El Interior De Su Equipo

    Después de trabajar en el interior de su equipo Una vez finalizados los procedimientos de reposición, asegúrese de lo siguiente: • Vuelva a colocar todos los tornillos y asegúrese de que ningún tornillo suelto permanezca en el interior del equipo. •...
  • Página 12 Después de trabajar en el interior de su equipo...
  • Página 13: Información Técnica General

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Información técnica general...
  • Página 14: Vista Interior Del Equipo

    Vista interior del equipo Unidad de disco duro Embellecedor frontal Caja de la unidad Unidad óptica Cubierta del ventilador Tarjeta PCI Express x16 Ensamblaje del ventilador y el Fuente de alimentación disipador de calor del procesador Información técnica general...
  • Página 15: Componentes De La Placa Base

    Componentes de la placa base Información técnica general...
  • Página 16 Conector del botón de alimentación Zócalo de la batería (BT1) (LEDH1) Conector SATA (SATA1) Puente de restablecimiento de contraseña (PWDCL1) Ranura para tarjeta PCI-Express x16 Ranura para minitarjetas (MINI1) (SLOT2) Ranura para tarjeta PCI-Express x1 Conector de audio del panel anterior (SLOT1) (AUDF1) Conector del módulo de memoria...
  • Página 17: Cubierta Del Equipo

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. PRECAUCIÓN: Asegúrese de que hay espacio suficiente para apoyar el equipo sin la cubierta (al menos 30 cm [1 pie] de espacio en el escritorio).
  • Página 18: Colocación De La Cubierta Del Equipo

    Cubierta del equipo Tornillos (2) Colocación de la cubierta del equipo 1 Conecte todos los cables y colóquelos siguiendo su trayecto. 2 Asegúrese de no dejar herramientas ni piezas adicionales dentro del equipo. 3 Alinee las lengüetas de la parte inferior de la cubierta del equipo con las ranuras situadas en el borde del equipo.
  • Página 19: Cubierta Del Ventilador

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la cubierta del ventilador Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 20: Procedimiento

    Procedimiento 1 Haga presión sobre la cubierta del ventilador y levántela para soltarla de las pestañas que la sujetan al ensamblaje del ventilador y el disipador de calor. Ensamblaje del ventilador y el disipador de Cubierta del ventilador calor del procesador 2 Levante la cubierta del ventilador y déjela aparte en un lugar seguro.
  • Página 21: Módulos De Memoria

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de los módulos de memoria Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 22 Procedimiento AVISO: Los módulos de memoria se pueden calentar mucho durante el funcionamiento normal. Deje que enfríen antes de tocarlos. 1 Localice los módulos de memoria en la placa base. Consulte "Componentes de la placa base" en la página 15. 2 Presione hacia fuera el gancho de fijación de cada extremo del conector del módulo de memoria.
  • Página 23: Colocación De Los Módulos De Memoria

    éstos son de Dell. Si es posible, no empareje un módulo de memoria original con un módulo de memoria nuevo. De no ser así, puede que el equipo no se inicie correctamente.
  • Página 24 PRECAUCIÓN: Para evitar daños en el módulo de memoria, insértelo verticalmente en el conector ejerciendo una presión uniforme en cada extremo del módulo. 3 Inserte el módulo de memoria en el conector hasta que quede bien colocado en su sitio. Si inserta el módulo de memoria correctamente, los ganchos de fijación encajan en las hendiduras de ambos extremos del módulo de memoria.
  • Página 25 Requisitos posteriores 1 Coloque la cubierta del ventilador. Consulte el apartado "Colocación de la cubierta del ventilador" en la página 20 2 Coloque la cubierta del equipo. Consulte "Colocación de la cubierta del equipo" en la página 18. 3 Siga las instrucciones del apartado "Después de trabajar en el interior de su equipo"...
  • Página 26 Módulos de memoria...
  • Página 27: Tarjetas Pci Express

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de las tarjetas PCI-Express Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 28 Procedimiento 1 Desconecte los cables conectados a la tarjeta, si los hay. 2 Extraiga el tornillo que fija la tarjeta al chasis. Tarjeta PCI Express x1: sujete la tarjeta por las esquinas superiores y extráigala del conector. Tarjeta PCI Express x16: tire de la lengüeta de fijación, sujete la tarjeta por las esquinas superiores y extráigala del conector.
  • Página 29: Colocación De Las Tarjetas Pci Express

    Colocación de las tarjetas PCI Express Procedimiento 1 Prepare la tarjeta para la instalación. Consulte la documentación incluida con la tarjeta para obtener información sobre la configuración de la tarjeta, las conexiones internas o cómo personalizarla para el equipo. 2 Vuelva a colocar la PCI Express: Tarjeta PCI Express x1: coloque la tarjeta PCI Express en el conector de la placa base y presione hacia abajo firmemente.
  • Página 30: Configuración Del Equipo Tras Extraer O Instalar La Tarjeta Pci Express

    Configuración del equipo tras extraer o instalar la tarjeta PCI Express NOTA: Para obtener información acerca de la ubicación de los conectores externos, consulte la Guía de instalación. Para obtener información acerca de la instalación de los controladores y el software de la tarjeta, consulte la documentación suministrada con la tarjeta.
  • Página 31: Minitarjeta

    Consulte "Protección frente a descargas electrostáticas" en las instrucciones de seguridad del sistema. NOTA: Dell no garantiza la compatibilidad ni proporciona asistencia para las minitarjetas de otros fabricantes. Si ha pedido una minitarjeta inalámbrica con su equipo, ésta ya vendrá...
  • Página 32 Procedimiento 1 Desconecte los cables de antena de la minitarjeta. Cables de antena (2) Minitarjeta Conector de la tarjeta de sistema 2 Retire el tornillo que fija la minitarjeta al conector de la placa base. Tornillo Minitarjeta Conector de la tarjeta de sistema Minitarjeta...
  • Página 33: Colocación De La Minitarjeta

    3 Levante la minitarjeta para sacarla del conector de la placa base. PRECAUCIÓN: Mientras la minitarjeta no esté instalada en el equipo, guárdela en un envoltorio con protección antiestática. Consulte "Protección frente a descargas electrostáticas" en las instrucciones de seguridad del sistema. Colocación de la minitarjeta PRECAUCIÓN: Los conectores tienen la forma adecuada para garantizar que la...
  • Página 34 Minitarjeta...
  • Página 35: Embellecedor Frontal

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del embellecedor frontal Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 36 Procedimiento 1 Coloque el equipo en posición vertical. 2 Suelte las pestañas del embellecedor frontal secuencialmente, de a una por vez, sacándolas del panel frontal. 3 Gire y tire del panel frontal para separarlo del equipo y soltar las abrazaderas del embellecedor de las ranuras del panel frontal.
  • Página 37: Colocación Del Embellecedor Frontal

    Colocación del embellecedor frontal Procedimiento 1 Alinee e inserte las abrazaderas del embellecedor frontal en las ranuras del panel frontal. 2 Gire el embellecedor hacia el equipo hasta que las pestañas encajen. Requisitos posteriores 1 Coloque la cubierta del equipo. Consulte "Colocación de la cubierta del equipo"...
  • Página 38 Embellecedor frontal...
  • Página 39: Caja De La Unidad

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la caja de la unidad Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 40 Procedimiento 1 Desconecte los cables de alimentación y de datos de los conectores de la unidad de disco duro. 2 Desconecte los cables de alimentación y de datos de los conectores de la unidad óptica. 3 Quite los tornillos que fijan la caja de la unidad al chasis. 4 Saque la caja de la unidad del chasis.
  • Página 41: Colocación De La Caja De La Unidad

    Colocación de la caja de la unidad Procedimiento 1 Coloque con cuidado la caja de la unidad en el chasis. 2 Coloque los tornillos que fijan la caja de la unidad al chasis. 3 Conecte los cables de alimentación y de datos a los conectores de la unidad óptica.
  • Página 42 Caja de la unidad...
  • Página 43: Unidad Óptica

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la unidad óptica Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 44 Procedimiento 1 Quite los los tornillos que fijan la unidad óptica a la caja de la unidad. 2 Saque la unidad óptica de la caja de la unidad. Unidad óptica Tornillos (4) Caja de la unidad 3 Deje la unidad óptica en un lugar seguro. Unidad óptica...
  • Página 45: Colocación De La Unidad Óptica

    Colocación de la unidad óptica Procedimiento 1 Deslice la unidad óptica para introducirla en la caja de la unidad. 2 Alinee los orificios para tornillos situados en la unidad óptica con los orificios para tornillos situados en la caja de la unidad. 3 Vuelva a colocar los tornillos que fijan la unidad óptica a la caja de la unidad.
  • Página 46 Unidad óptica...
  • Página 47: Unidad De Disco Duro

    9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. AVISO: Si extrae la unidad de disco duro del equipo cuando la unidad está caliente, no toque la carcasa metálica de dicha unidad.
  • Página 48 Procedimiento 1 Quite los los tornillos que fijan la unidad de discoi duro a la caja de la unidad. 2 Saque la unidad de disco duro de la caja de la unidad. Caja de la unidad Tornillos (4) Unidad de disco duro 3 Deje la unidad de disco duro en un lugar seguro.
  • Página 49: Colocación De La Unidad De Disco Duro

    Colocación de la unidad de disco duro Procedimiento 1 Deslice el disco duro en la caja de la unidad. 2 Alinee los orificios para tornillos situados en la unidad de disco duro con los orificios para tornillos situados en la caja de la unidad. 3 Vuelva a colocar los tornillos que fijan la unidad de disco duro a la caja de la unidad.
  • Página 50 Unidad de disco duro...
  • Página 51: Panel De E/S Frontal

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del panel de E/S frontal Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 52 2 Quite los cables del panel de E/S de la guía de colocación del chasis. 3 Quite el tornillo que sujeta el panel de E/S al panel frontal. 4 Deslice el panel de E/S frontal hacia el lado para liberar las fijaciones del panel frontal y saque el panel del equipo.
  • Página 53: Colocación Del Panel De E/S Frontal

    Colocación del panel de E/S frontal Procedimiento 1 Inserte las fijaciones del panel de E/S frontal en las ranuras del panel frontal. 2 Deslice el panel de E/S frontal hacia el lado. Asegúrese de que el orificio del tornillo del panel de E/S frontal está alineado con el orificio del tornillo del panel frontal.
  • Página 54 Panel de E/S frontal...
  • Página 55: Módulo Del Botón De Encendido

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del módulo del botón de encendido Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 56 Procedimiento 1 Desconecte el cable del módulo del botón de encendido del conector de la placa base (LEDH1). Consulte "Componentes de la placa base" en la página 15. 2 Retire el cable del módulo del botón de encendido de las guías situadas en el chasis.
  • Página 57: Colocación Del Módulo Del Botón De Encendido

    Colocación del módulo del botón de encendido Procedimiento 1 Deslice el cable del módulo del botón de encendido en la ranura del panel frontal. 2 Alinee y presione las pestañas del módulo del botón de encendido en las ranuras del panel frontal. 3 Coloque el cable del módulo del botón de encendido en las guías situadas en el chasis.
  • Página 58 Módulo del botón de encendido...
  • Página 59: Unidad De Fuente De Alimentación

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la unidad de fuente de alimentación Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 60 Procedimiento 1 Retire los tornillos que fijan la unidad de fuente de alimentación al chasis. 2 Deslice la unidad de fuente de alimentación y sáquela del chasis. Tornillos (4) Unidad de fuente de alimentación Unidad de fuente de alimentación...
  • Página 61: Colocación De La Unidad De Fuente De Alimentación

    Colocación de la unidad de fuente de alimentación Procedimiento 1 Deslice la unidad de fuente de alimentación hacia la parte posterior del chasis. 2 Alinee los orificios para tornillos situados en la unidad de fuente de alimentación con los orificios situados en el chasis. 3 Coloque los tornillos que fijan la unidad de fuente de alimentación al chasis.
  • Página 62 Unidad de fuente de alimentación...
  • Página 63: Ensamblaje Del Ventilador Y El

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del ensamblaje del ventilador y el disipador de calor del procesador Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 64 Procedimiento AVISO: A pesar de la protección de plástico, el ensamblaje del disipador de calor y el ventilador del procesador pueden alcanzar una temperatura muy elevada durante el funcionamiento normal. Asegúrese de que ha transcurrido el tiempo suficiente para que se haya enfriado antes de tocarlo. PRECAUCIÓN: Para garantizar la máxima refrigeración del procesador, no toque las zonas de transferencia de calor del ensamblaje del ventilador y el disipador...
  • Página 65: Colocación Del Ensamblaje Del Ventilador Y El Disipador De Calor Del Procesador

    3 Levante el ensamblaje del disipador de calor y el ventilador del procesador para sacarlos del equipo. Colocación del ensamblaje del ventilador y el disipador de calor del procesador Procedimiento PRECAUCIÓN: Una colocación incorrecta del ensamblaje del ventilador y el disipador de calor del procesador puede provocar daños en la placa base y el procesador.
  • Página 66 Ensamblaje del ventilador y el disipador de calor del procesador...
  • Página 67: Procesador

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del procesador Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 68: Colocación Del Procesador

    Procedimiento 1 Presione y suelte la palanca de liberación del procesador para soltarlo de la lengüeta de fijación. 2 Extienda totalmente la palanca de liberación para abrir la cubierta del procesador. Lengüeta de fijación Palanca de liberación Procesador PRECAUCIÓN: Cuando retire el procesador, no toque ninguna de las patas que se encuentran dentro del zócalo ni deje que caiga ningún objeto sobre las patas del zócalo.
  • Página 69 3 Alinee las dos muescas de alineación del procesador con las dos lengüetas de alineación del zócalo. 4 Alinee la esquina de la pata 1 del procesador con la esquina de la pata 1 del zócalo del procesador y, a continuación, inserte el procesador en el zócalo. Inserte ligeramente el procesador en el zócalo y asegúrese de que el procesador está...
  • Página 70 2 Coloque la cubierta del ventilador. Consulte "Colocación de la cubierta del ventilador" en la página 20. 3 Coloque la cubierta del equipo. Consulte "Colocación de la cubierta del equipo" en la página 18. 4 Siga las instrucciones del apartado "Después de trabajar en el interior de su equipo"...
  • Página 71: Batería De Tipo Botón

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. AVISO: Es posible que la batería explote si se instala de forma incorrecta.
  • Página 72: Colocación De La Batería De Tipo Botón

    Procedimiento 1 Localice el zócalo de la batería. Consulte "Componentes de la placa base" en la página 15. 2 Presione la palanca de liberación de la batería hasta que ésta sobresalga. Palanca de liberación de la batería 2 Batería de tipo botón Colocación de la batería de tipo botón Procedimiento 1 Inserte la batería en el zócalo con el lado marcado con + hacia arriba hasta...
  • Página 73 6 Entre en el programa de configuración del sistema y ajuste la hora y la fecha. Consulte "Acceso al programa de configuración del sistema" en la página 79. 7 Actualice los parámetros del BIOS con los valores que haya anotado antes de quitar la batería de tipo botón.
  • Página 74 Batería de tipo botón...
  • Página 75: Placa Base

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la placa base Requisitos previos 1 Extraiga la cubierta del equipo.
  • Página 76 Procedimiento NOTA: La etiqueta de servicio del equipo se guarda en la placa base. Debe especificar la etiqueta de servicio en el BIOS después de volver a colocar la placa base. NOTA: Antes de desconectar los cables de la placa base, anote la ubicación de los conectores.
  • Página 77: Colocación De La Placa Base

    4 Compare la placa base que acaba de quitar con la placa base de repuesto para asegurarse de que son idénticas. NOTA: Algunos componentes y conectores de las placas base de repuesto pueden encontrarse en ubicaciones diferentes a los conectores existentes en la placa base.
  • Página 78: Introducción De La Etiqueta De Servicio En El Bios

    8 Coloque la unidad de la caja. Consulte "Colocación de la caja de la unidad" en la página 41. 9 Coloque la cubierta del equipo. Consulte "Colocación de la cubierta del equipo" en la página 18. 10 Siga las instrucciones del apartado "Después de trabajar en el interior de su equipo"...
  • Página 79: Programa De Configuración Del Sistema

    Acceso al programa de configuración del sistema 1 Encienda (o reinicie) el equipo. 2 Durante la POST, cuando aparezca el logotipo de DELL, espere a que se muestre la solicitud de F2 y, entonces, presione <F2> inmediatamente. NOTA: El indicador de F2 indica que el teclado se ha inicializado.
  • Página 80: Pantallas Del Programa De Configuración Del Sistema

    Pantallas del programa de configuración del sistema La pantalla de configuración del sistema muestra la información de la configuración actual o modificable del equipo. La información que se muestra en pantalla se divide en tres áreas: la opción de configuración, la pantalla de ayuda activa y las funciones de tecla.
  • Página 81: Opciones Del Programa De Configuración Del Sistema

    Opciones del programa de configuración del sistema NOTA: Según el equipo y los dispositivos instalados, es posible que los elementos que se muestran en esta sección aparezcan o no aparezcan exactamente como se indica. Opciones principales: información del sistema Muestra el número de revisión del BIOS BIOS Revision (Revisión del BIOS) Muestra la fecha de fabricación en el formato...
  • Página 82 Opciones principales: información del procesador Muestra el tipo de procesador Processor Type (Tipo de procesador) Muestra la Id. del procesador Processor ID (Id. del procesador) Muestra los núcleos nominales del procesador Processor Core Count (Recuento de núcleos del procesador) Muestra el tamaño de la memoria Processor L1 Cache caché...
  • Página 83 Opciones principales: información de la memoria Indica la cantidad de memoria instalada en MB Memory Installed (Memoria instalada) Indica la velocidad de la memoria en MHz Memory Running Speed (Velocidad de funcionamiento de la memoria) Muestra el tipo de memoria instalada Memory Technology (Tecnología de la memoria) Opciones principales: información de SATA...
  • Página 84 Opciones avanzadas: funciones de la CPU Permite activar o desactivar la función Intel Intel Hyper-Threading Hyper-Threading del procesador Technology (Tecnología Intel Hyper-Threading) Enabled (Activada) o Disabled (Desactivada). Valor predeterminado: Activada Permite habilitar o deshabilitar la función Intel Intel(R) SpeedStep SpeedStep del procesador Technology (Tecnología Intel(R) SpeedStep) Enabled (Activada) o Disabled (Desactivada).
  • Página 85 Opciones avanzadas: configuración de USB Permite activar o desactivar los puertos USB Front USB Ports frontales del equipo (Puertos USB frontales) Enabled (Activada) o Disabled (Desactivada). Valor predeterminado: Activada Permite activar o desactivar los puertos USB Rear USB Ports traseros del equipo (Puertos USB traseros) Enabled (Activada) o Disabled (Desactivada).
  • Página 86 Inicio Permite establecer el estado de la tecla Numlock Key Bloq Num durante el inicio (Tecla Bloq Num) On (Encendido); Off (Apagado). Valor predeterminado: On Permite activar o desactivar la pantalla de Keyboard Errors errores relativos al teclado durante el inicio (Errores del teclado) Report (Notificar) o Do Not Report (No notificar).
  • Página 87 Alimentación Permite encender el equipo mediante Wake Up by Integrated señales especiales de LAN o LAN inalámbrica LAN/WLAN (Activar mediante LAN/WLAN Enabled (Activado) o Disabled (Desactivado). integrada) Valor predeterminado: Desactivado Permite configurar el comportamiento del AC Recovery equipo después de recuperarse de un fallo (Recuperación de CA) en la alimentación Power Off (Apagado), Power On (Encendido)
  • Página 88 Seguridad Muestra el estado de la contraseña del supervisor Supervisor Password (Contraseña de supervisor) Muestra el estado de la contraseña del usuario User Password (Contraseña de usuario) Permite definir, cambiar o eliminar la Set Supervisor Password contraseña de supervisor (Establecer contraseña de supervisor) Permite establecer los niveles de acceso de User Access Level (Nivel...
  • Página 89 Salir Permite guardar cambios y salir de Save Changes and Reset la configuración del sistema (Guardar los cambios y reiniciar) Permite descartar cambios y salir de Discard Changes and Reset la configuración del sistema (Descartar los cambios y reiniciar) Permite guardar la configuración Load Defaults predeterminada (Cargar configuración...
  • Página 90: Cuando Aparezca El Mensaje F2 Setup, F12 Boot Options

    Cambio de la secuencia de inicio para el inicio actual Puede utilizar esta función para cambiar la secuencia de inicio actual, por ejemplo, para iniciar desde la unidad óptica para ejecutar Dell Diagnostics (Diagnósticos Dell) desde el disco Drivers and Utilities (Controladores y utilidades).
  • Página 91: Borrado De Contraseñas Olvidadas

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. AVISO: Debe desenchufar el equipo del enchufe eléctrico para eliminar la configuración de CMOS.
  • Página 92: Borrado De Las Contraseñas De Cmos

    "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. AVISO: Debe desenchufar el equipo del enchufe eléctrico para eliminar la configuración de CMOS.
  • Página 93 8 Espere aproximadamente cinco segundos hasta que se borre la configuración CMOS. 9 Extraiga el conector del puente de dos patas de las patas 1 y 2 y cámbielo a las patas 2 y 3. 10 Coloque la unidad de la caja. Consulte "Colocación de la caja de la unidad"...
  • Página 94 Programa de configuración del sistema...
  • Página 95: Almacenamiento Del Bios En La Memoria Flash

    (Elegir entre Mis productos y Lista de servicio) • Choose from a list of all Dell products (Elegir de una lista de todos los productos Dell) Haga clic en Continue (Continuar) y siga las instrucciones que aparecen en la pantalla.
  • Página 96 6 En la ventana Please select your download method below (Seleccionar a continuación su método de descarga), haga clic en For Single File Download via Browser (Para descarga de archivo único a través de navegador) y, a continuación, haga clic en Download Now (Descargar ahora). 7 En la ventana Save As (Guardar como), seleccione una ubicación adecuada para descargar el archivo en el equipo.
  • Página 97: Especificaciones

    Especificaciones Para obtener información sobre las funciones y las opciones avanzadas disponibles en el escritorio, consulte Especificaciones en support.dell.com/manuals Especificaciones...
  • Página 98 Especificaciones...
