Instalación eléctrica
Modo de funcionamiento "Extern Contact"
Modo de funcionamiento "Analog"
Modo de funcionamiento "Potencia de
dosificación auxiliar"

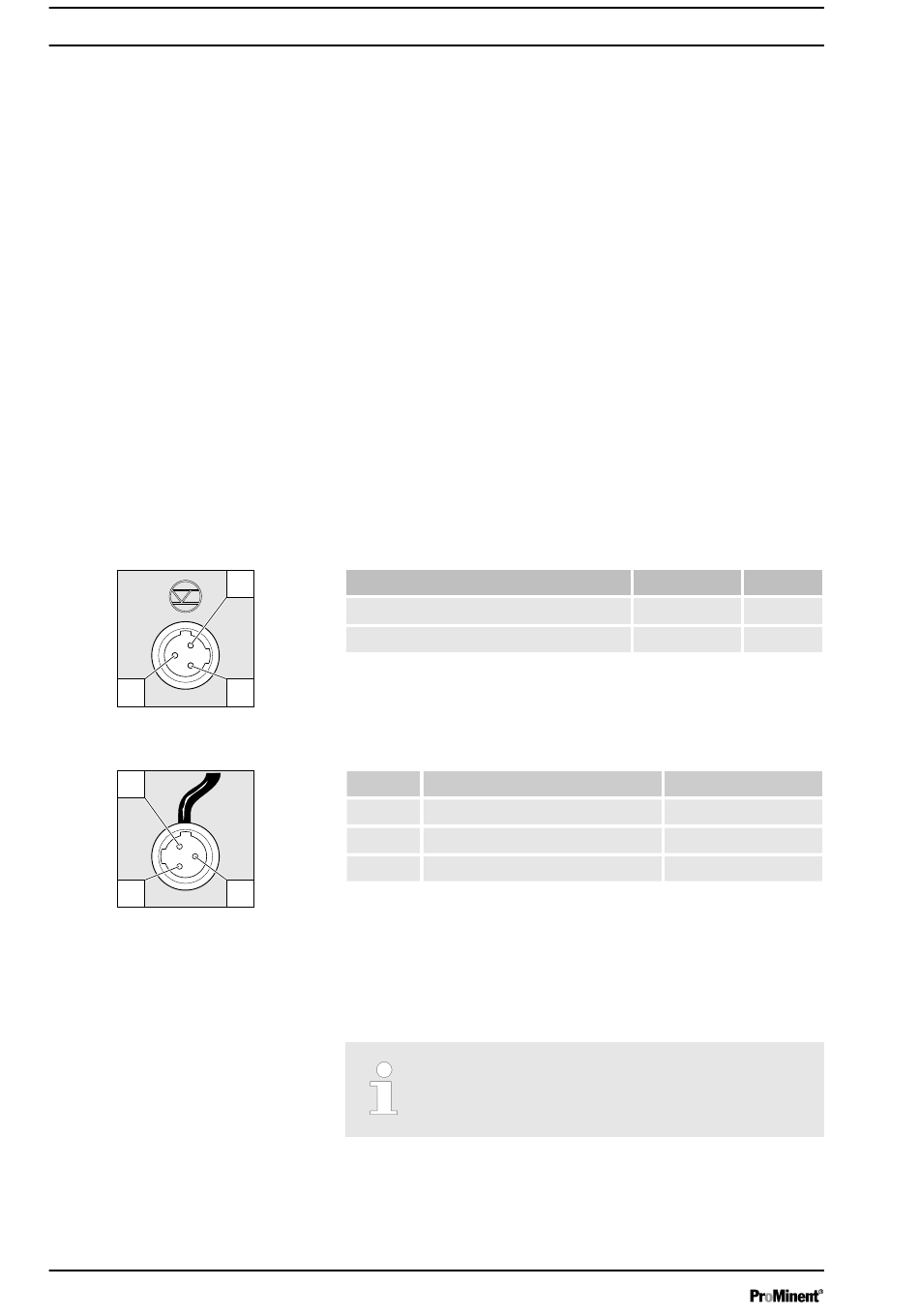

9.3.2 Conexión "Interruptor de nivel"
1
P_BE_0016_SW
Fig. 13: Disposición en la bomba
3
2
P_BE_0017_SW
Fig. 14: Disposición en el cable
9.3.3 Conexión "sensor de rotura de la manguera" (entrada DFM)
40
La bomba realiza una o más revoluciones si:
Los pins 2 y 4 están conectados entre sí durante al menos 20 ms.
n
Para ello es necesario que el pin 1 también esté conectado con el pin
4.
La potencia de dosificación y el número de revoluciones de la bomba se
pueden controlar mediante una señal de corriente. La señal de corriente
se establece entre los pins 3 y 4.
Además, los pins 1 y 4 deben estar conectados.
La bomba funciona con una potencia de dosificación preajustada si:
El pin 5 y el pin 4 están conectados entre sí. Para ello es necesario
n
que el pin 1 también esté conectado con el pin 4. La potencia de dosi‐
ficación auxiliar viene preajustada de fábrica con la máxima potencia
de dosificación.
Existe la posibilidad de conectar un interruptor de nivel de 2 niveles con
preaviso y desconexión final.
Interfaz eléctrica
Dato
3
Tensión con contactos abiertos
Resistencia de entrada
Control mediante:
2
contacto sin potencial (carga: 0,5 mA con 5 V) o
n
Interruptor de semiconductores (tensión residual < 0,7 V)
n
Pin
1
2
3
1
Existe la posibilidad de conectar un sensor de rotura de la manguera mon‐
tado.
Interfaz eléctrica
Función
Masa GND
Mínimo preaviso
Mínimo desconexión final
Enchufar en la conexión "Sensor de rotura de la man‐
guera" el cable que sale en el lado del pie de bomba
metálico en el que están ubicadas las conexiones.
Valor Unidad
5 V
10 kΩ
Cable de 3 hilos
negro
azul
marrón
